6.2
Éléments de contrôle
Toujours conserver les afficheurs et éléments de contrôle de la machine propres, secs, exempts de
graisse et l'huile.
Les éléments de contrôle tels que l'interrupteur MARCHE/ARRÊT, les poignées d'accélérateur etc. ne
doivent pas être arrêtés, manipulés ou modifiés de manière non autorisée.
7
Pos.
Dénomination
1
Ouvre-capot
2
Bouton Marche/arrêt (rouge)
3
Écran et témoins de contrôle (menu de
configuration et diagnostic)
4
Touche de réglage (noire)
5
Touche de démarrage
6
Interrupteur basculant lent/rapide
Étrier de commande
L'étrier de commande sert à la régulation continue de la vitesse et du sens de marche.
Pédale d'arrêt du timon.
La pédale d'arrêt de timon sert à desserrer le timon de la position de transport pour le ramener en
position de travail. La hauteur de travail individuelle réglée demeure conservée.
Interrupteur d'arrêt d'urgence
L'interrupteur d'arrêt d'urgence sert uniquement à mettre la machine hors circuit en cas de danger. Une
fois actionné l'interrupteur d'arrêt d'urgence met aussitôt l'ensemble de la machine hors circuit. La
poursuite du fonctionnement n'est possible qu'après déverrouillage de l'interrupteur d'arrêt d'urgence.
Dispositif de réglage de la hauteur du timon
Le dispositif de réglage de hauteur du timon permet un réglage continu de la hauteur pour régler le timon
individuellement sur la hauteur de travail respective optimale pour l'opérateur. Ceci s'effectue en
tournant la poignée en étoile.
En outre, le fait d'appuyer sur la poignée en étoile permet d'amener le timon en une position abaissée,
pour par exemple pouvoir passer en-dessous d'entretoises. Si le timon est relevé, la hauteur de travail
optimale réglée pour l'opérateur respectif est à nouveau active.
100_0202_cp_0006.fm
1
8
9
6
10
5
3
2
4
11

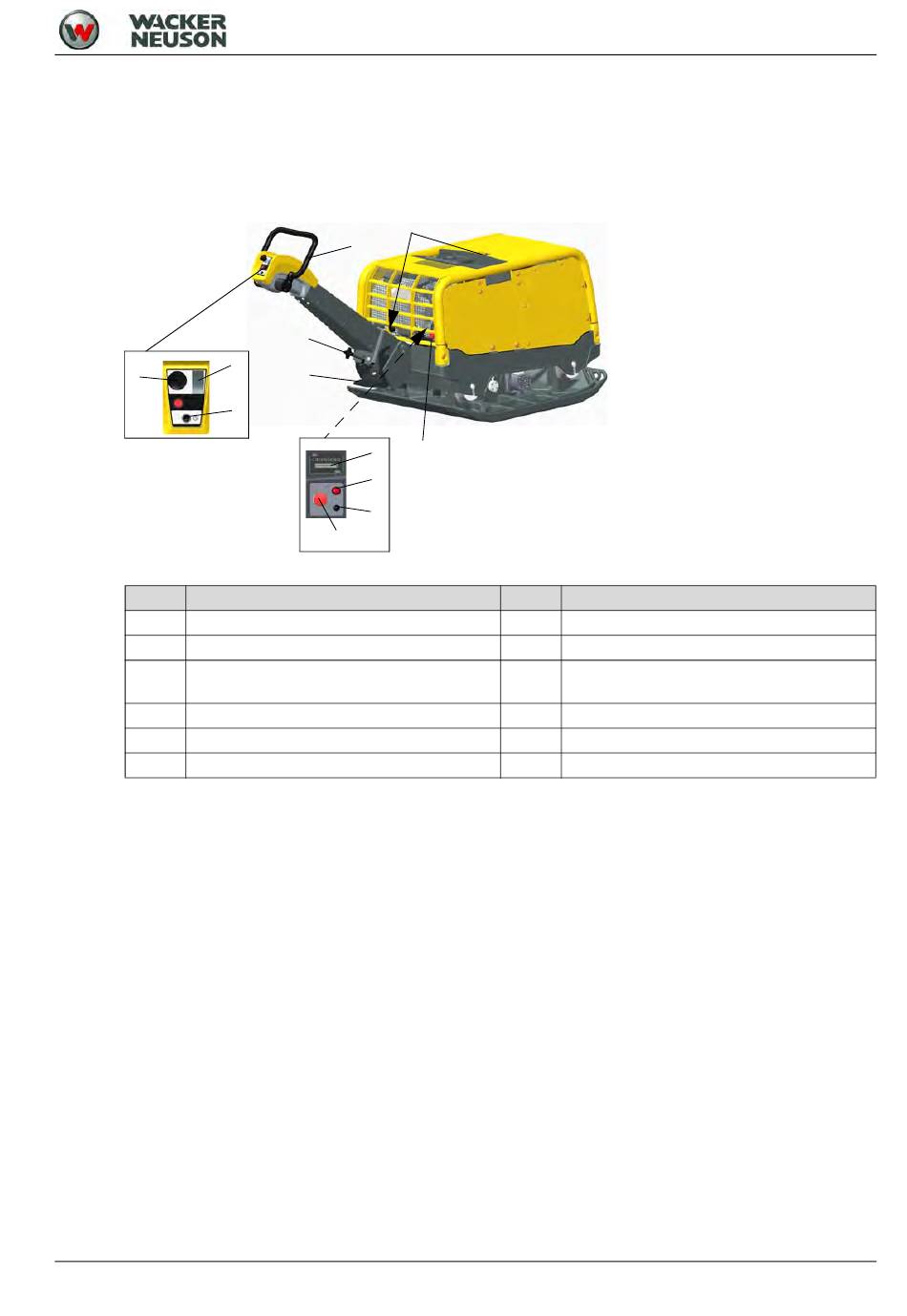

6 Composants et éléments de contrôle
11
Pos.
Dénomination
7
Interrupteur de vibration
8
Étrier de commande
9
Dispositif de réglage de la hauteur du timon
10
Pédale d'arrêt du timon.
11
Interrupteur d'arrêt d'urgence
