6 Composants et éléments de contrôle
6

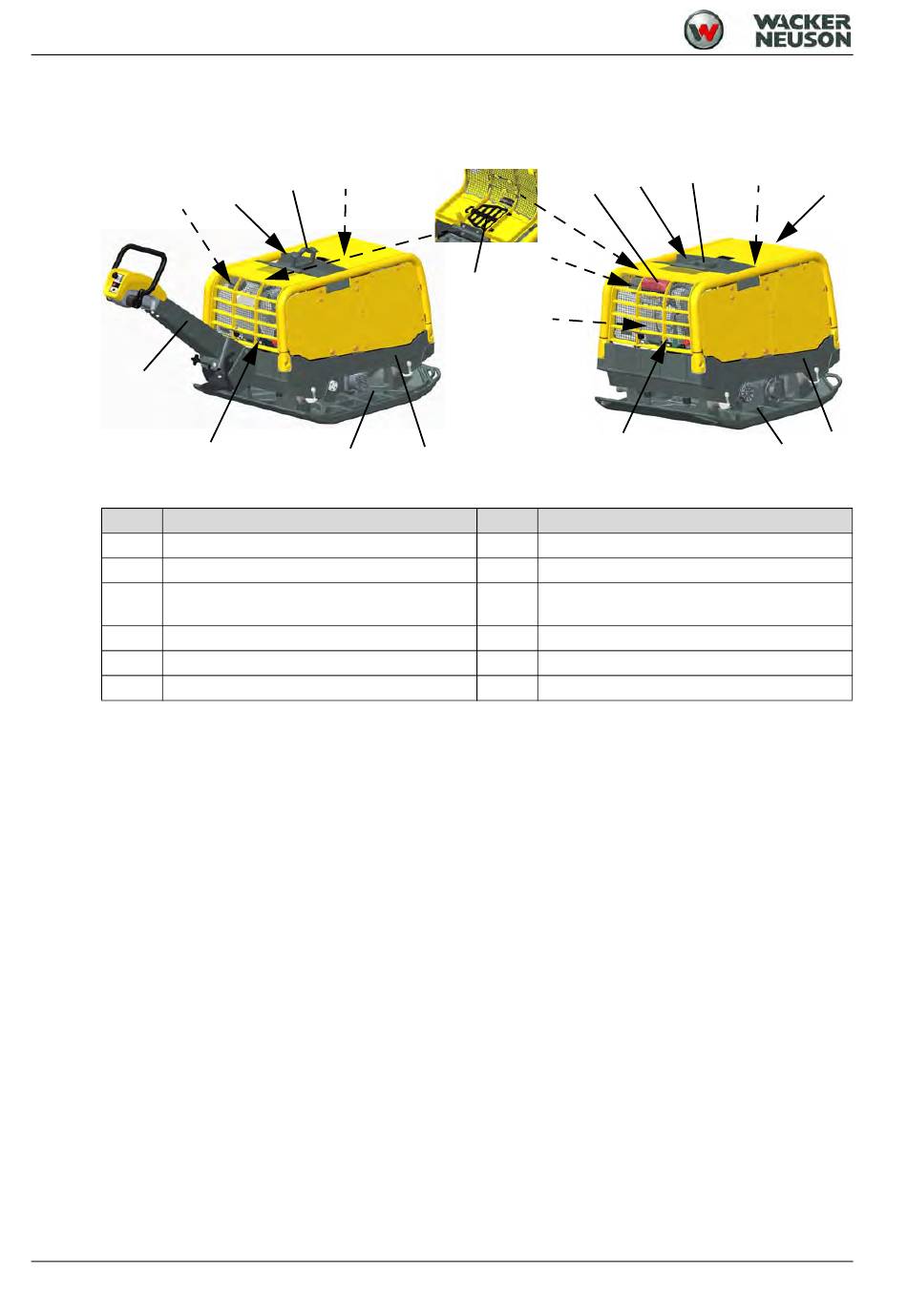

Composants et éléments de contrôle
6.1
Composants
5
4
7
Pos.
Dénomination
1
Moteur d'entraînement
2
Corps supérieur
3
Plaque de base
4
Timon
5
Réservoir de carburant
6
Suspension centrale
Timon
Le timon peut être réglé pour la hauteur de travail optimale pour l'opérateur respectif.
Suspension centrale
La suspension centrale sert à soulever la machine. Elle peut être rabattue pour des applications pour
lesquelles la hauteur est décisive.
Récepteurs
Deux récepteurs en tout avec un affichage de statut intégré se trouvent sur la machine télécommandée
à l'avant et à l'arrière. En fonction de la position de l'opérateur, le récepteur avant ou arrière reçoit les
ordres de commande de la télécommande via signal infrarouge.
L'indicateur d'état intégré signale à l'opérateur l'état de fonctionnement actuel de la machine par
l'intermédiaire de signaux lumineux et de signaux clignotants.
Pour mieux différencier le côté avant du côté arrière de la machine, les récepteurs possèdent différentes
couleurs.
Anneau pour cadenas
Un anneau destiné à accrocher le cadenas se trouve sur la partie arrière du capot de protection. La
machine est ainsi protégée contre l'ouverture non autorisée du capot de protection arrière et d'une
exploitation non autorisée.
Support pour télécommande et câble de chargement
Le support sert à ranger, à charger et à protéger la télécommande contre les détériorations et le vol.
Fixation et notice d'emploi
La fixation sert à tenir la notice d'emploi.
20
1
6
11
3
8
5
10
9
2
Pos.
Dénomination
7
Anneau pour cadenas
8
Récepteurs
9
Support pour télécommande et câble de
chargement
10
Fixation et notice d'emploi
11
Plaque signalétique
1
6
11
7
3
100_0202_cp_0006.fm
8
2
