Sortie de commutation OutA
1. Appuyer sur la touche A.
Ä Le premier paramètre réglé s'affiche. [Fctn] clignote.
2. Pour afficher le paramètre suivant, appuyer sur la touche A.
Paramètres du menu SPEC
1. Appuyer sur la touche B.
Ä Le premier paramètre réglé s'affiche. [Filt] clignote.
2. Pour afficher le paramètre suivant, appuyer sur la touche B.
3. À la fin, les valeurs minimales et maximales correspondantes sont affichées.
Pour réinitialiser les valeurs, appuyer sur la touche EDIT.

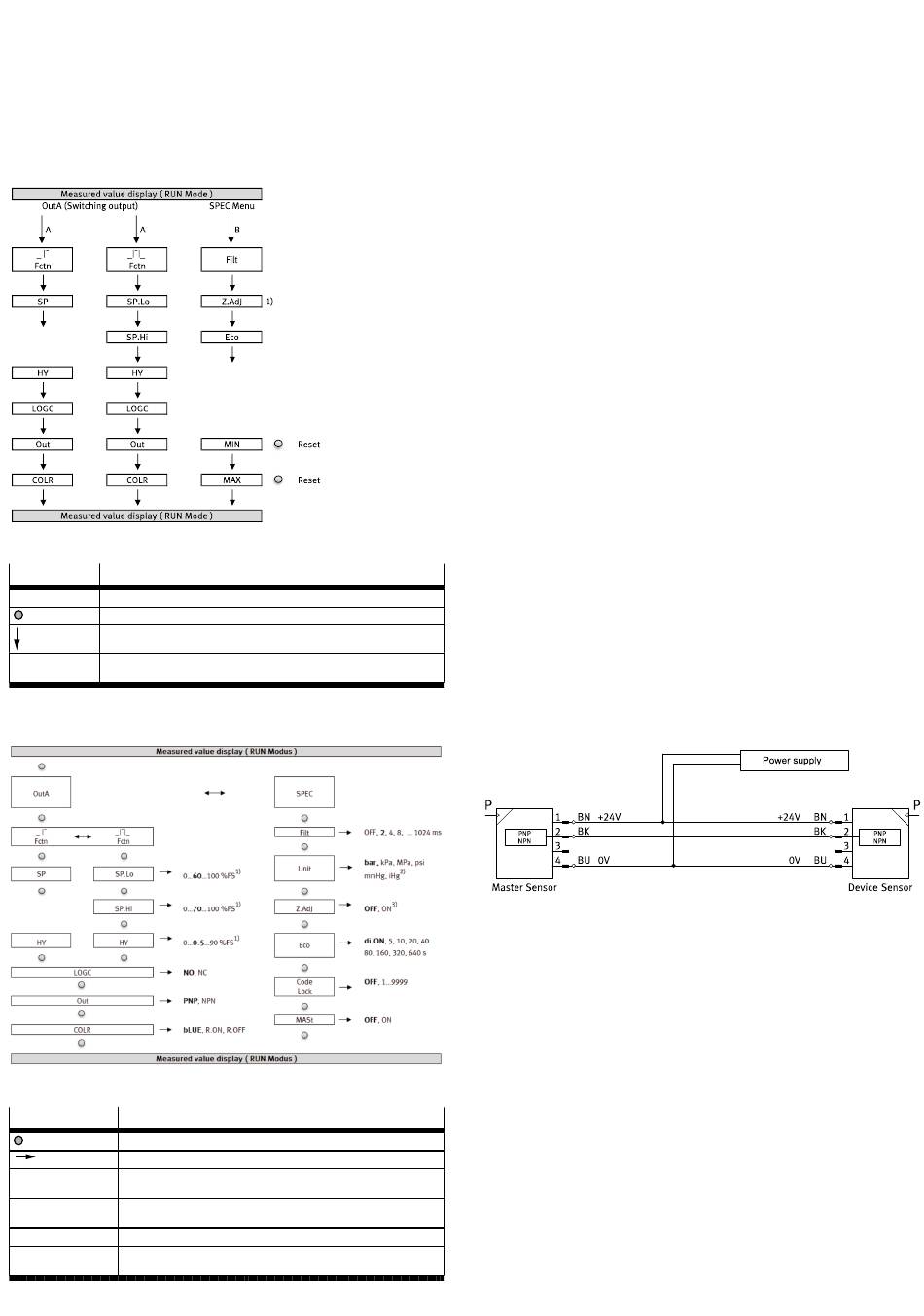

Fig. 8 Mode SHOW
Légende Signification
MIN, MAX Le paramètre est affiché sans délai dépassé
Touche Edit
Touche A, touche B
1) Le point de menu n'existe pas pour SPAN­B­B2 et SPAN­B­B11. La fonction
Zero Adjust est toujours activée pour ces variantes.
Tab. 7
6.4 Réglage des paramètres (mode EDIT)
Fig. 9 Mode EDIT
Légende Signification
Touche Edit
Touche A, touche B
valeur marquée en Réglage d'usine
gras
1) Les valeurs se basent sur la plage de mesure correspondante et sur l'unité
sélectionnée.
2) En fonction de la plage de mesure sélectionnée
3) Le point de menu n'existe pas pour SPAN­B­B2 et SPAN­B­B11. La fonction
Zero Adjust est toujours activée pour ces variantes.
Tab. 8
6.4.1 Saisie du code de sécurité
Condition préalable : le capteur est opérationnel (mode RUN).
1. Appuyer sur la touche Edit.
Ä Le mode EDIT est actif. Lorsque le code de sécurité est activé, la saisie de
paramètres est bloquée : [Lock] clignote.
2. Entrer le code de sécurité réglé à l'aide de la touche A ou B.
3. Appuyer brièvement sur la touche Edit.
Ä [OutA] clignote. La saisie de paramètres est déverrouillée.
6.4.2

Configuration de la sortie de commutation

Condition préalable : le capteur est opérationnel (mode RUN).
Réglage du comparateur de valeurs de seuil _I¯ et du comparateur à fenêtre
_I¯I_
1. Appuyer brièvement sur la touche Edit.
Ä [OutA] clignote.
2. Appuyer brièvement sur la touche Edit.
Ä [Fctn] clignote.
3. Sélectionner _I¯ ou _I¯I_ avec la touche A ou B.
4. Appuyer brièvement sur la touche Edit.
Ä – La valeur réglée est enregistrée.
– Le paramètre réglable suivant s'affiche.
5. Régler le paramètre avec la touche A ou B.
6. Répéter les points 4 et 5 jusqu'à ce que tous les paramètres soient réglés.
7. Appuyer sur la touche Edit.
Ä Passage en mode RUN.
6.4.3 Modification des réglages d'appareil
Condition préalable : le capteur est opérationnel (mode RUN).
1. Appuyer brièvement sur la touche Edit.
Ä [OutA] clignote.
2. Sélectionner le menu spécial [SPEC] avec la touche A ou B.
Ä [SPEC] clignote.
3. Appuyer brièvement sur la touche Edit.
Ä [Filt] clignote.
4. Régler le paramètre avec la touche A ou B.
5. Appuyer brièvement sur la touche Edit.
Ä – La valeur réglée est enregistrée.
– Le paramètre réglable suivant s'affiche.
6. Répéter les points 4 et 5 jusqu'à ce que tous les paramètres soient réglés.
7. Appuyer sur la touche Edit.
Ä Passage en mode RUN.
6.4.4 Réplication de paramètres
Conditions préalables :
– Le capteur (capteur Maître) déjà configuré est opérationnel (mode RUN).
– Le capteur maître et le capteur de l'appareil sont identiques s'agissant des
paramètres (même identifiant d'appareil).
– Le capteur maître est relié au capteur de l'appareil è Fig.10.
– Le capteur de l'appareil n'est pas commuté (sortie de commutation PNP, affi­
chage OutA éteint).
Fig. 10 Affectation des broches
Réplication de paramètres
1. Sélectionner le menu spécial [SPEC] via les réglages d'appareil sur le capteur
maître.
2. Appuyer plusieurs fois sur la touche Edit jusqu'à ce que [MASt] apparaisse.
3. Sélectionner [ON] avec la touche A ou B.
4. Appuyer sur la touche Edit.
Ä [REPL] / [RedY] s'affiche.
5. Appuyer sur la touche A ou B.
Ä [REPL] / [RUN] s'affiche brièvement. Les paramètres sont transférés sur le
capteur de l'appareil. [REPL] / [RedY] s'affiche. En cas d'erreur, un mes­
sage d'erreur s'affiche è 9.1 Dépannage.
6. Si un autre capteur est censé être paramétré, raccorder l'autre capteur selon
« è Fig.10 » et répéter l'étape 5.
7. Appuyer sur la touche Edit.
Ä Le mode RUN est actif.
6.5 Réglage du zéro (Zero Adjust)
Condition préalable :
– Le capteur est opérationnel (mode RUN).
– [Z.AdJ] [ON] est réglé (réglage d'usine pour les variantes bipolaires).
– La valeur de mesure se situe dans la plage 0 bar ± 3 % PE.
Exécution du réglage du zéro
1. Maintenir les touches A et B enfoncées.
