3 Description du produit
3 Description du produit

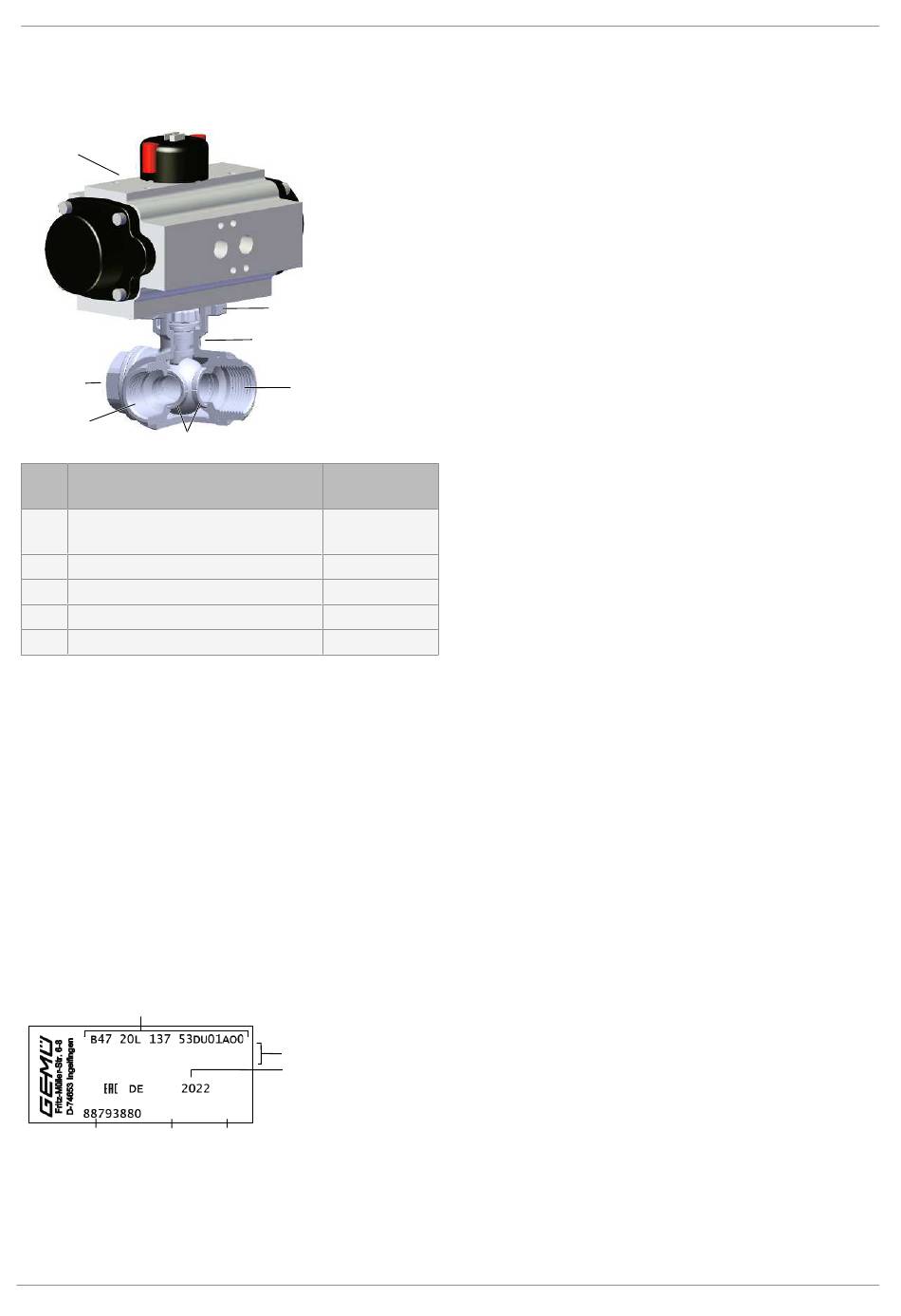

3.1 Conception
18
1
1
3
Re-
Désignation
père
5
Corps de vanne à boisseau sphé-
rique
1
Raccords pour la tuyauterie
5.1
Bride de montage ISO 5211
18
Actionneur pneumatique
3
Joint
3.2 Description
La vanne à boisseau sphérique métallique 3/2 voies GEMÜ
B47 est à commande pneumatique. L'étanchéité du siège est
en PTFE.
3.3 Fonctionnement
Le produit métallique est équipé d'un actionneur à piston en
aluminium nécessitant peu d'entretien. Il dispose d'un indica-
teur optique de position et est disponible dans des versions
différentes. Le produit a deux modes de fonctionnement : «
Fermé » et « ouvert ».
3.4 Plaque signalétique
La plaque signalétique est située sur l'actionneur. Données de
la plaque signalétique (exemple) :
Version selon données pour la commande
- XXXXXXXX|YYYY
Numéro d'article
Numéro de reprise
Le mois de production est crypté sous le numéro de reprise et
peut être demandé à GEMÜ. Le produit a été fabriqué en Alle-
magne.
GEMÜ B47
5.1
5
1
Matériaux
1.4408 / CF8M
1.4408 / CF8M
1.4408 / CF8M
Aluminium
PTFE
Données spécifiques à l'appareil
Année de fabrication
Numéro de série
La pression de service indiquée sur la plaque signalétique
s'applique à une température de fluide de 20 °C. Le produit
peut être utilisé jusqu'à la température de fluide maximale in-
diquée. Se référer aux données techniques pour la corrélation
Pression/Température.
6 / 30
