4. Mise en service
4.6

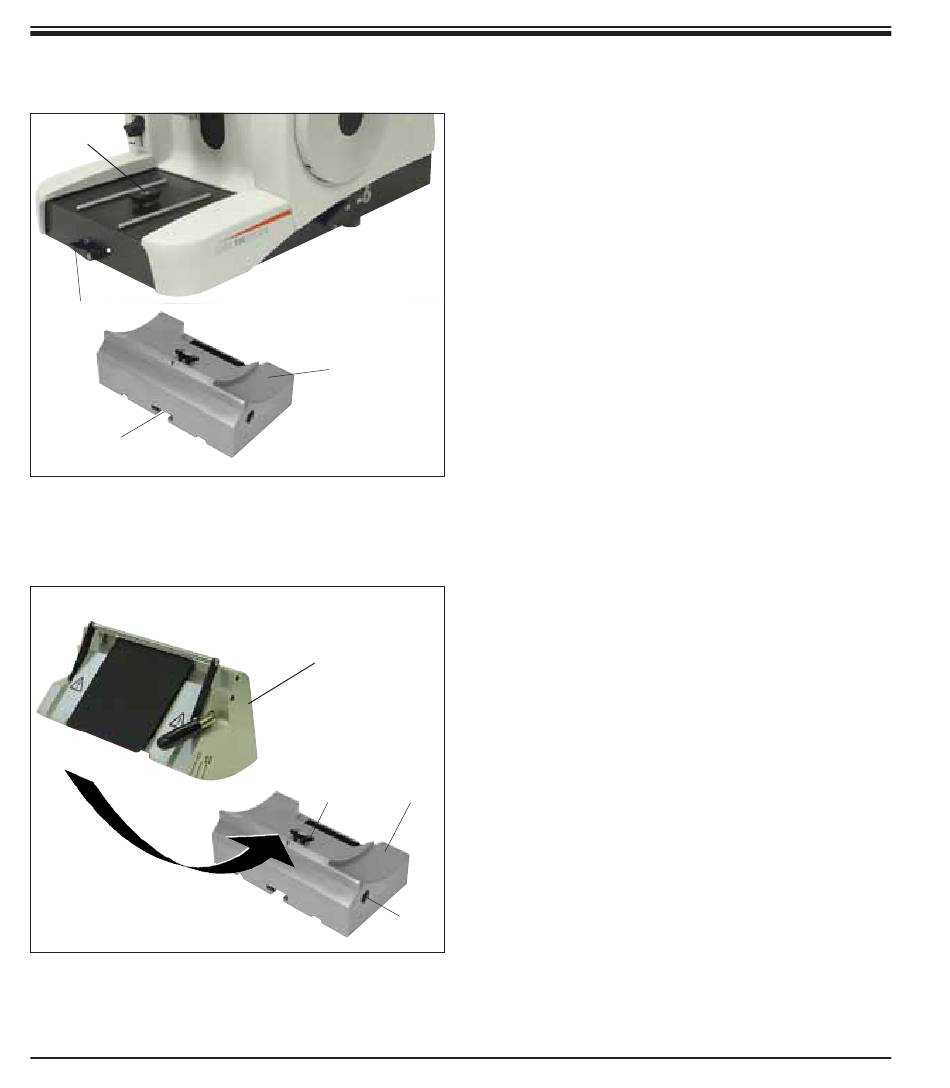

Positionnement de l'embase de porte-couteau, non orientable

19
23
20
22
4.7

Mise en place du porte-couteau, non orientable

18
• Tournez le levier de serrage (20) dans le
sens inverse des aiguilles d'une montre.
(position
• Introduisez l'embase de porte-couteau uni-
verselle (21) avec l'encoche (22) en bas dans
la pièce en T (19) du socle du microtome (23).
• Pour bloquer l'embase de porte-couteau,
tournez le levier de serrage (20) dans le sens
21
des aiguilles d'une montre.
(position
Fig. 10
• Pour desserrer la vis à six pans creux (24),
tournez-la dans le sens antihoraire.
25
• Placez le porte-couteau (25) sur la pièce en
T (26) de l'embase de porte-couteau (21).
• Pour bloquer, tournez la vis à six pans creux
(24) dans le sens des aiguilles d'une montre.
26 21
24
Fig. 11
= débloqué)

= bloqué)

Mode d'emploi, V 2.2 RevC - 11/2013
