5. Utilisation

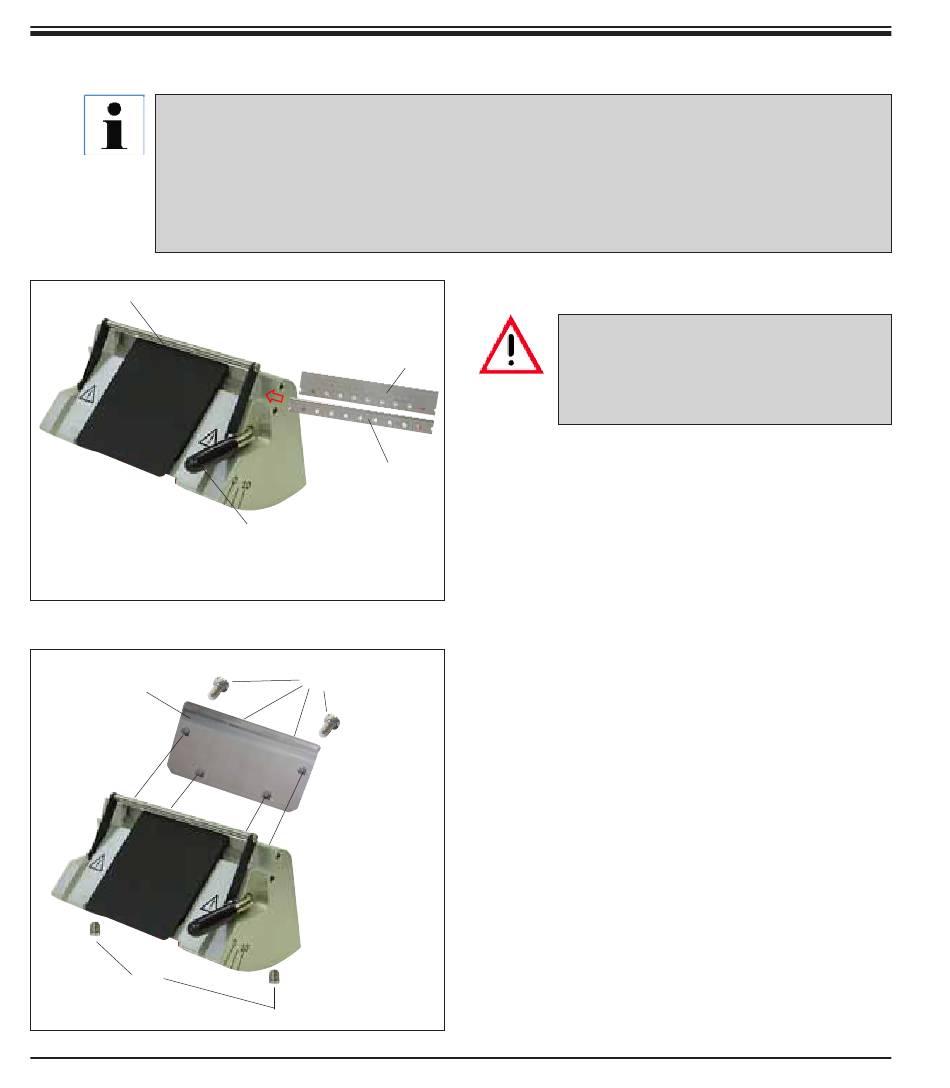

5.9.9 Porte-couteau E

Le porte-couteau E convient pour les lames jetables courantes de toutes marques. Il
est disponible en deux modèles (pour les lames étroites (77), longueur : 80 mm x hau-
teur : 8 mm x épaisseur : 0,25 mm et les lames larges (78), longueur : 80 mm x hauteur :
14 mm x épaisseur : 0,317 mm), qui se différencient par leur plaque de pression arrière (80).
La plaque de pression correspondant à l'autre type de lame est disponible individuelle-
ment et se remplace aisément.
5
80
83
36
78
77
81
Fig. 29
82
Fig. 30
Mise en place de la lame
Avant la mise en place de la lame, il
faut monter le porte-couteau sur son
embase et installer l'ensemble dans
l'appareil !
• Rabattez le protège-doigts (5) sur l'avant.
• Pour insérer la lame, rabattez le levier de
serrage (81) vers l'avant.
• Introduisez la lame (77 ou 78) avec précau-
tions en la présentant par le côté.
• Pour bloquer la lame, rabattez le levier de
serrage (81) vers le haut.
Changement de la plaque de pression arrière (80)
• Dévissez et retirez 4 vis (82) au dos du porte-
couteau à l'aide d'une clé pour vis à six
pans creux de 4 mm.
• Enlevez la plaque de pression (80).
• Fixez l'autre plaque à l'aide des 4 vis (82). Ne
serrez pas les vis à fond de manière à pou-
voir ensuite ajuster la hauteur et le parallé-
lisme de la plaque.
