5.5 Orientation de l'échantillon
29
22
(seulement sur les supports de porte-échantillon orientables)
L'orientation de l'objet permet de corriger aisé-
ment la position de la surface de l'échantillon,
31
une fois l'échantillon monté.
• Amenez l'échantillon en position de fin de
course arrière en tournant la molette de
mouvement rapide (voir fig. 6, page 11).
chapitre
• Débloquez le levier de serrage se trouvant
sur l'avant du socle et amenez l'embase
pourvue du porte-couteau juste devant
l'échantillon.
Voir à ce sujet la fig. 10,p. 18 ou la fig. 27, p.
30

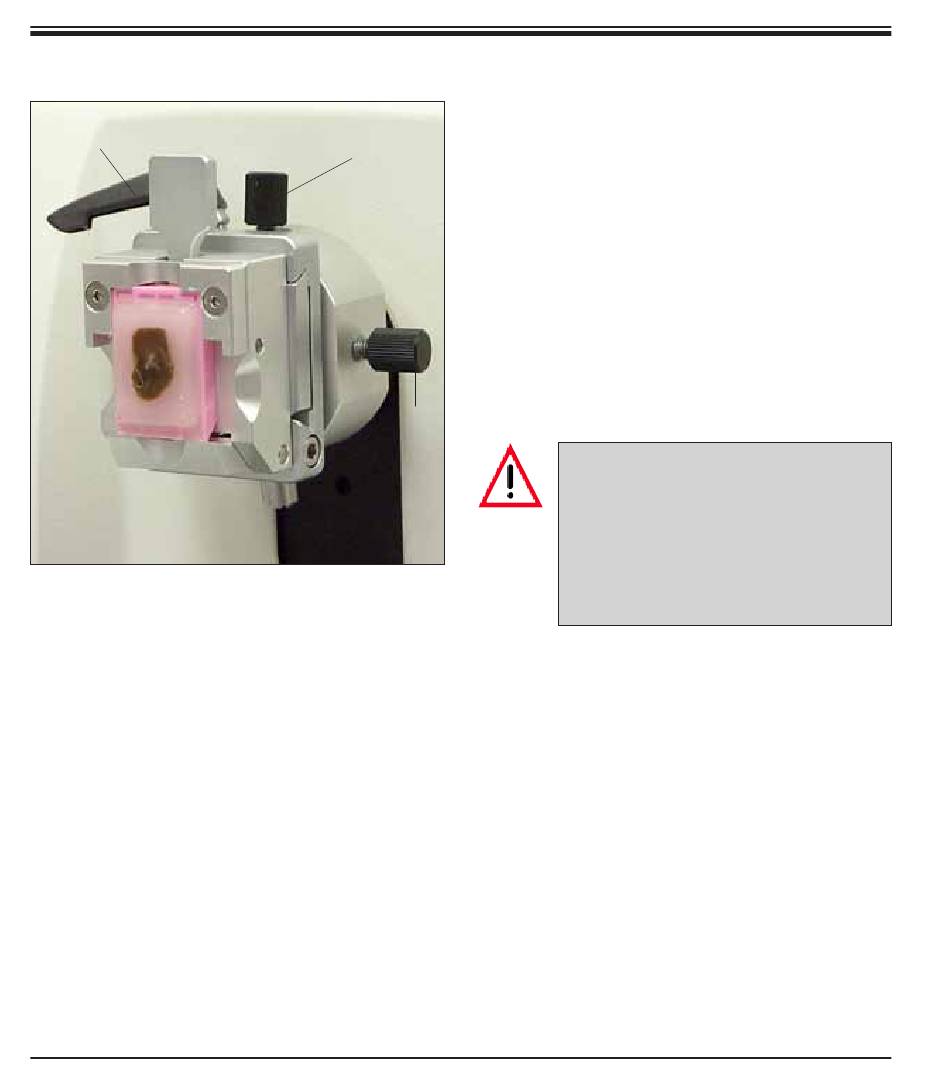

Fig. 14
• Tournez le volant pour amener le support
de porte-échantillon en position de fin de
course haute et activez le blocage du volant.
• Pour desserrer le support, faites tourner le
levier de réglage à excentrique (29) dans le
sens inverse des aiguilles d'une montre.
• Orientez l'échantillon dans le sens N-S à
l'aide de la vis de réglage (31), dans le sens
E-O à l'aide de la vis de réglage (30).
• Pour fixer l'orientation, tournez le levier de
réglage à excentrique (29) dans le sens des
aiguilles d'une montre.
5.6).
Ne procédez jamais à l'orientation de
l'objet en phase de rétraction !
Avant la coupe suivante, l'objet avan-
cera en effet de la valeur de rétraction
PLUS l'épaisseur de coupe sélectionnée.
Il y aurait donc risque de heurt entre
objet et couteau !
