Ajustage de la plaque de pression arrière
Après tout démontage ou changement, la position de la plaque de pression doit être
contrôlée.
Si nécessaire, elle devra être ajustée.
La plaque de pression arrière (80) repose sur deux boulons filetés (83,
ajuster la hauteur et le parallélisme.
Ils sont accessibles par des trous de la face inférieure du porte-couteau. Pour l'ajustage, une
clé pour vis à six pans creux de 2 mm est requise.
77
80
Leica RM2125 RTS
85
84

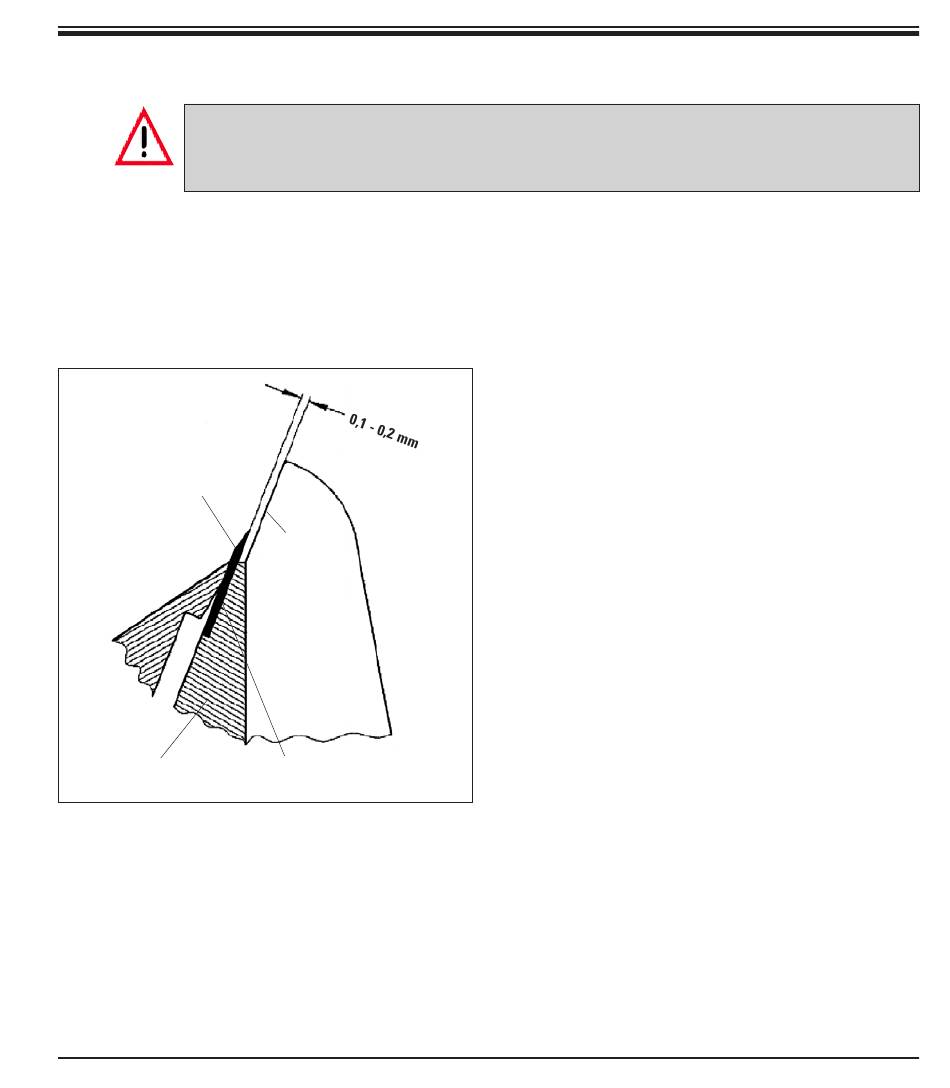

Fig. 31
• Placez la plaque de pression (80) et vissez
les vis (82) de manière à ce que la plaque de
pression reste mobile.
• Ajustez la plaque de pression avec les bou-
lons filetés (83, voir fig.
que la face de départ (84) des lames (77) soit
plus haute d'env. 0,1 - 0,2 mm que la base
des mors latéraux du porte-couteau (85).
Ceci est notamment important pour les ap-
pareils dont l' embase de porte-couteau ne
dispose pas de déplacement latéral.
• Lors de l'ajustage, veillez à ce que la plaque
de pression soit orientée parallèlement aux
mors latéraux du porte-couteau.
• Serrez la vis (82).
5. Utilisation
fig. 31) utilisés pour
31) de manière à ce
