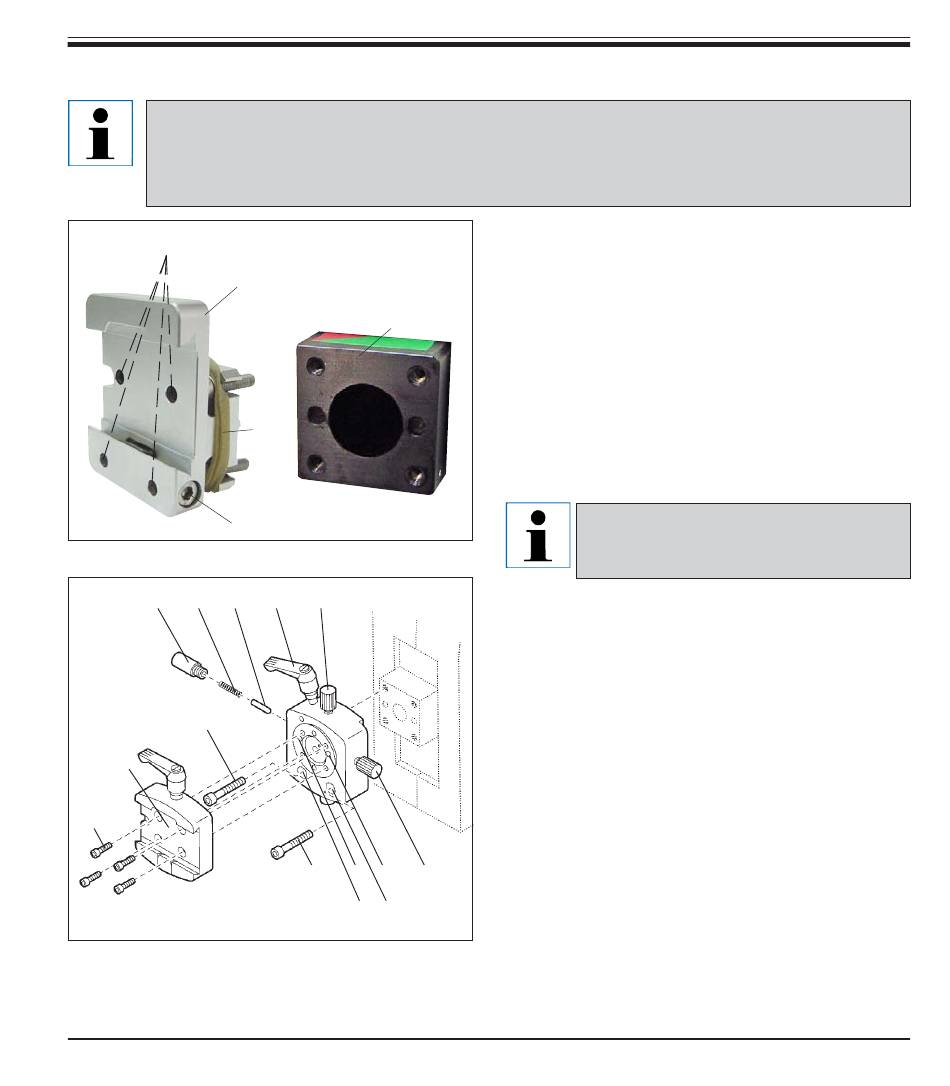

6.1 Installation du support de porte-échantillon
L'appareil de base est livré avec le support de porte-échantillon orientable ou non-orientable
selon le type commandé. Ce support doit d'abord être installé. Toutes les pinces à objet dispo-
nibles comme accessoires peuvent être installées dans les deux supports de porte-échan-
tillon. Avant d'installer le support de porte-échantillon, serrez le frein mécanique du volant !
2
4
1
5 5a 5b
7 + 8
2
1
Fig.22
• Pour finir, installez le logement à queue d'aron-
de (2) et fixez-le en vissant les 4 vis (1) à l'aide
d'une clé de 3 mm.
Leica RM2235
3
5
Fig.21
6 3
4
9b 9b
7 + 8
9a 9a

6. Accessoires en option

6.1.1 Support de porte-échantillon
non-orientable
• Vissez le support de porte-échantillon non-
orientable (4) sur la tête de l'objet (3) :
Retirez la vis (1), puis insérez le support de
porte-échantillon (4) par l'avant sur la tête de
l'objet (3) et serrez les vis (2) avec la clé pour
vis à six pans creux de 3 mm.
Insérez ensuite la vis (1) latéralement et ser-
rez-la légèrement avec la clé pour vis à six
pans creux de 4 mm.
Enlevez la bague en caoutchouc au
plus tôt après le montage sur la tête
de l'objet !
6.1.2 Support de porte-échantillon orientable
• Desserrez le boulon d'excentrique (6) en le
tournant dans le sens inverse des aiguilles
d'une montre.
• Retirez complètement la pièce de pression (5)
à l'aide d'un tournevis, ainsi que le ressort
(5a) et le goujon (5b).
• Dévissez les vis de réglage (3) et (4).
• Posez le support de porte-échantillon orienta-
ble comme indiqué dans l'illustration.
• Insérez les vis (7+8) dans l'alésage (2 vis (8) sont
accessibles par l'alésage (9a)) et vissez-les avec
la même force à l'aide de la clé de 3 mm.
• Insérez le ressort (5a) et le goujon (5b) avec le
côté aplati dans la pièce de pression (5).
Vissez la pièce de pression complètement à
l'aide d'un tournevis plat.
• Revissez les vis de réglage (3+4) complètement.
