6. Accessoires en option

6.8 Porte-microscope universel

a
8
2
3
6
c
b
46
1

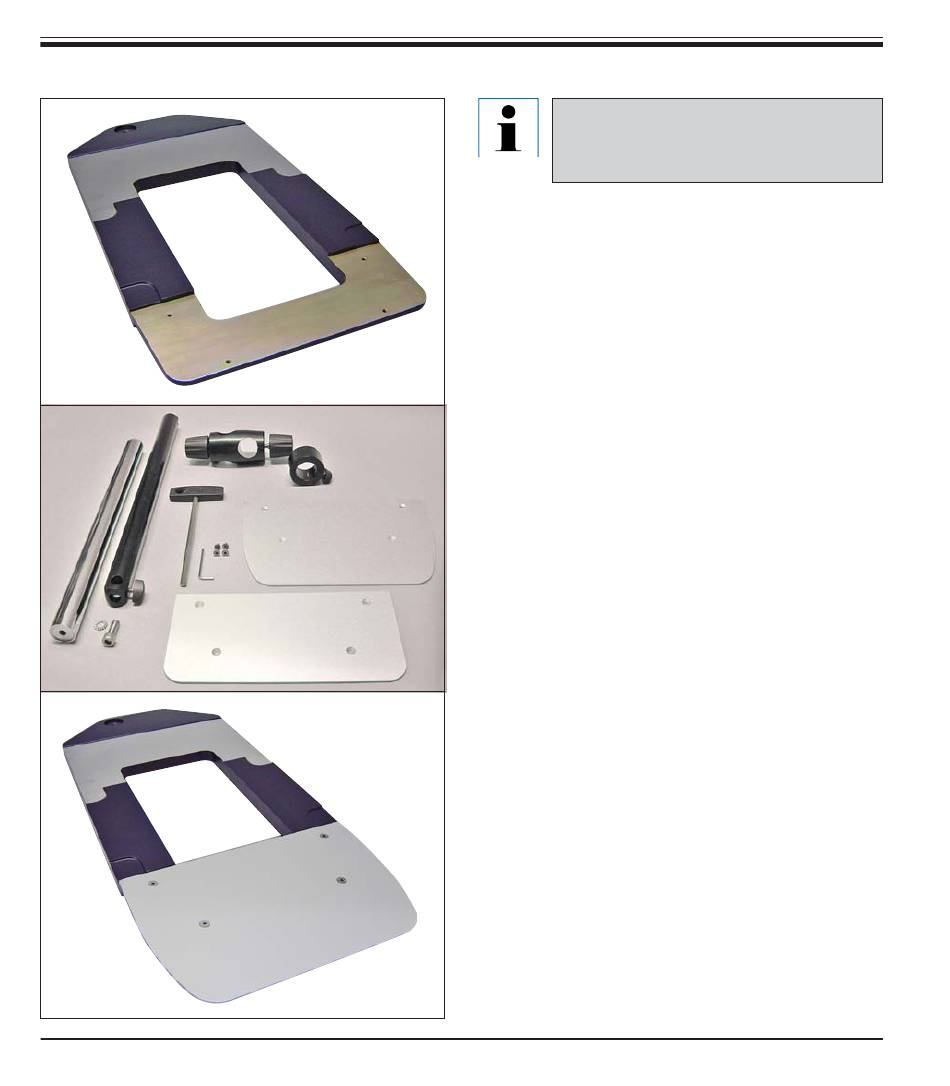

Fig. 46
d
e
7
4
5
Fig. 47
Fig. 48
Déballage de tous les accessoires se
trouvant dans l'emballage – vérifiez s'ils
sont complets.
1 - Plaque de base avec alésage (a)
2 - Montant vertical avec vis à tête cylindrique (b)
de 8 mm et rondelle à dents (c)
3 - Traverse horizontale avec joint à croisillon (d) et
couronne d'appui (e)
4 - Plateau, grande taille (pour RM2235, RM2245 et
RM2255)
5 - Plateau, petite taille (pour RM2265)
6 - Clé à six pans creux de 3 mm
7 - 4 vis à tête conique, pour l'assemblage du
plateau
8 - Clé à six pans creux de 8 mm
Assemblage du porte-microscope universel
1. Assemblage du socle
• Suivant le type de microscope utilisé ultérieu-
rement, choisissez le grand plateau (5) ou le
petit plateau (4).
• Vissez le plateau sur la plaque de base avec
les quatre vis à tête conique (7) en utilisant la
clé mâle à 6 pans de 3 mm (6).
