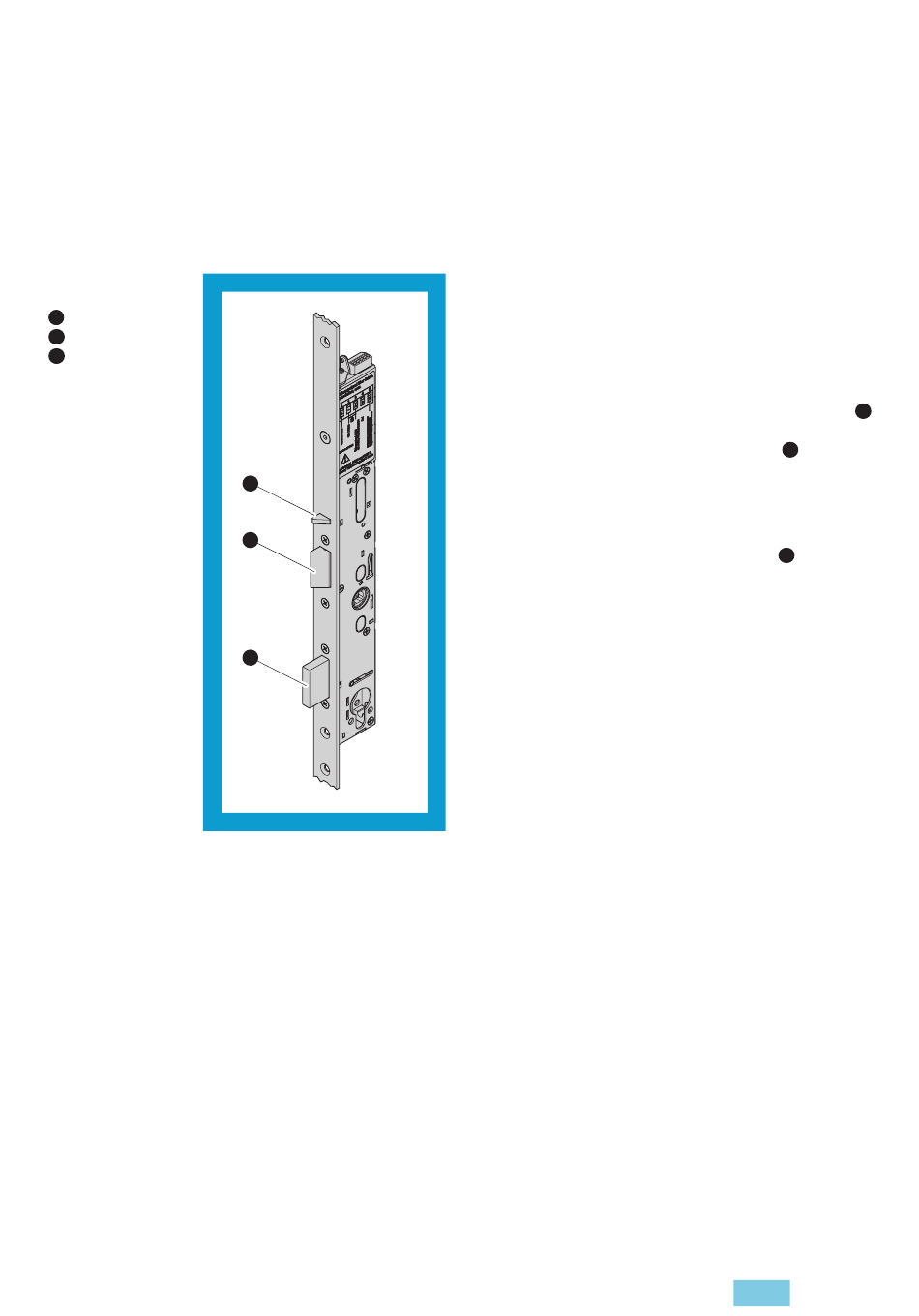

Fig. 5 :
1
Pêne pilote
2
Pêne demi-tour
3
Pêne dormant
déverrouillage par le
moteur
Fonction anti-panique
Fonctions et utilisation
All manuals and user guides at all-guides.com
Fonctions et utilisation
Verrouillage automatique
1
2
3
Déverrouillage
Déverrouillage de l'extérieur et de l'intérieur
Le système mFlipLock access s'ouvre de l'extérieur par la fonction alternative du cylindre ou via une
impulsion électrique qui permet une ouverture en moins de 1,5 s.
L'ouverture de la serrure mFlipLock e-access s'effectue de l'extérieur par l'intermédiaire de la fonction de
levier du cylindre ou par une impulsion électrique, qui déclenche le retrait partiel des pênes dormants
jusqu'aux derniers 5 mm. Les pênes pivotants restent bloqués. Dans le même temps, la béquille extérieure
(dans le sens inverse de l'évacuation) est embrayée par le moteur et le déverrouillage total s'effectue par
l'actionnement d'une béquille. L'embrayage motorisé de la béquille extérieure est possible en moins de 1,5 s.
Déverrouillage de l'intérieur
La serrure peut à tout moment être déverrouillée de l'intérieur avec la fonction anti-panique, même si le
moteur est à l'arrêt ou n'est pas opérationnel.
La serrure possède une fonction de verrouillage automatique
mécanique et ainsi la porte fermée est toujours verrouillée. La
serrure se déverrouille par l'entraînement moteur ou l'actionne-
ment mécanique.
Principe de fonctionnement du verrouillage
À la fermeture de la porte, les pênes pivotants sortis (Fig. 5 –
sont poussés vers l'intérieur au contact de la gâche. Lorsque les
pênes pivotants sont repoussés, le pêne pilote (–
également. Lorsque la porte est totalement fermée, les pênes
pivotants glissent dans l'ouverture prévue de la gâche et sont ainsi
à nouveau sortis, tandis que le pêne pilote reste enfoncé.
Lorsque les pênes pivotants sont sortis et que le pêne pilote est
enfoncé en même temps, les pênes dormants (–
et sortent par l'intermédiaire d'un mécanisme à ressort.
La séquence de verrouillage est achevée.
Si la serrure est raccordée à la commande d'évaluation, un
message d'état indique alors via le contact d'évaluation corres-
pondant l'état de la porte et l'état de verrouillage.
