Installation de colonnes sur le GC 8890
Interface GC/MSD pour un GC série 8890
Interface GC/MSD pour un GC série 8890
L'interface GC/MSD est un conduit chauffé entre la colonne capillaire et le MSD.
(Voir
un joint torique assure l'étanchéité. Elle est recouverte par une protection qui doit
rester en place.
Une extrémité de l'interface traverse la paroi latérale du GC et pénètre dans le
four. Cette extrémité est filetée pour permettre la connexion de la colonne avec
un écrou et une ferrule. L'autre extrémité de l'interface rentre dans la source.
L'extrémité de la colonne capillaire dépasse légèrement de l'extrémité du tube de
guidage de la colonne et pénètre dans la chambre d'ionisation.
Ensemble cône
d'étanchéité
Chambre
d'ionisation
Source
d'ionisation
Chambre de
l'analyseur
Ensemble
chauffage/
capteur

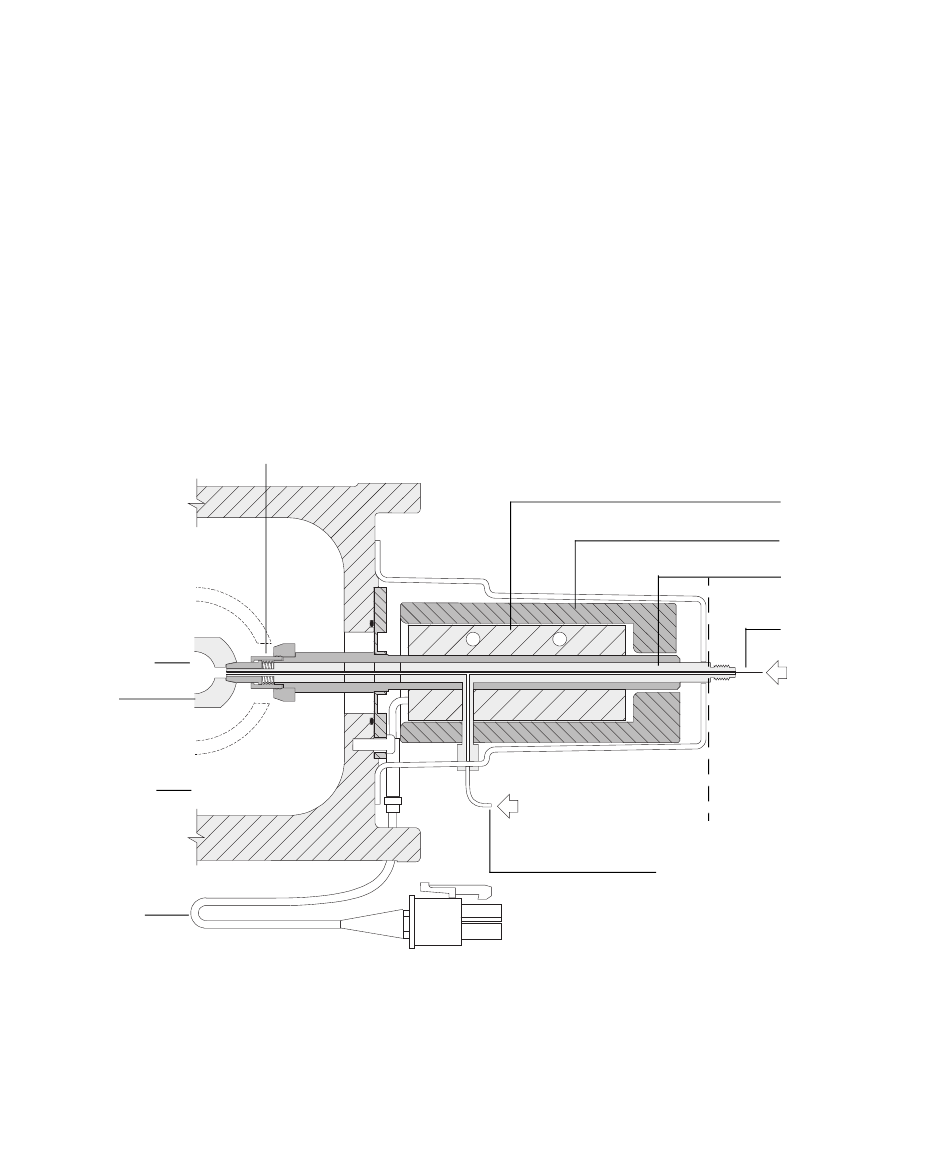

Figure 9.
Interface GC/MSD pour un GC 8890 avec source EI XTR, HES ou CI
58
Figure
9.) Elle est boulonnée sur le côté droit de la chambre de l'analyseur,
MSD
Four du
chromatographe en
phase gazeuse
Entrée en option pour le gaz
réactif pour CI ou
l'hydrogène pour le
système JetClean
Manuel d'utilisation du GC/MSD 5977C
Manchon
chauffant
Isolation
Tube de
guidage de
la colonne
Colonne
