6
Maintenance générale
Branchement/débranchement du câblage des sources EI XTR, SS et Inert
Branchement/débranchement du câblage
des sources EI XTR, SS et Inert
Matériel nécessaire
•
•
•
Procédure
1 Utiliser des brucelles ou des pinces à bec effilé pour brancher/débrancher les
2 Utiliser des brucelles ou des pinces à bec effilé pour brancher/débrancher les
Lentille d'entrée
Lentille de
focalisation d'ions
Filament 1
Repousseur
Filament 2
Lentille d'extracteur
Chauffage de la source
Affichage en temps
réel de la source

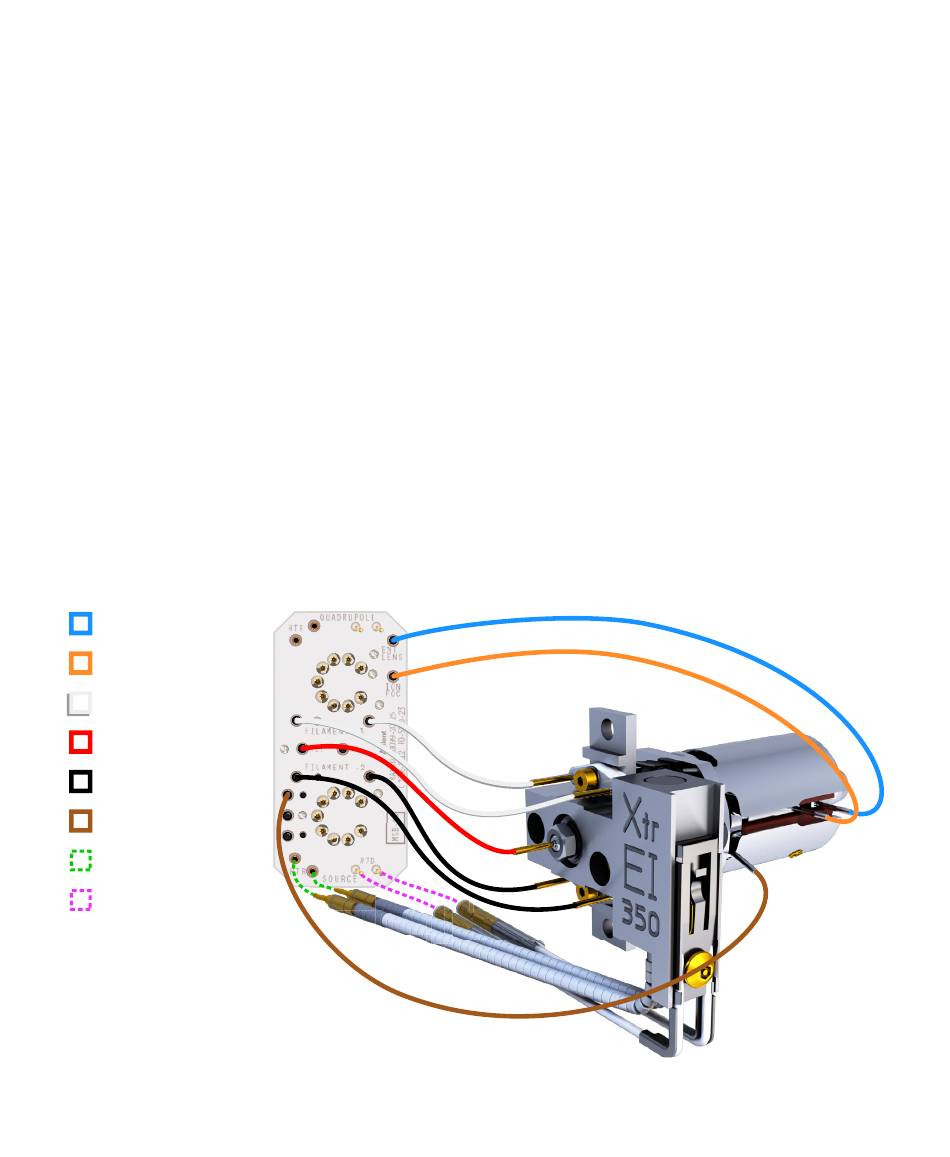

Figure 54.
Câblage de la source EI XTR
186
Gants propres, non pelucheux
•
Grande taille (8650-0030)
•
Petite taille (8650-0029)
Pince, long-bec (8710-1094)
Brucelles (8710-2460)
fils de la carte de source en céramique au niveau des connecteurs de la
source. (Voir
Figure
54.)
fils du chauffage de la source au niveau de la carte de source en céramique.
Carte de source en céramique
Manuel d'utilisation du GC/MSD 5977C
