6
Maintenance générale
Montage de la source EI HES

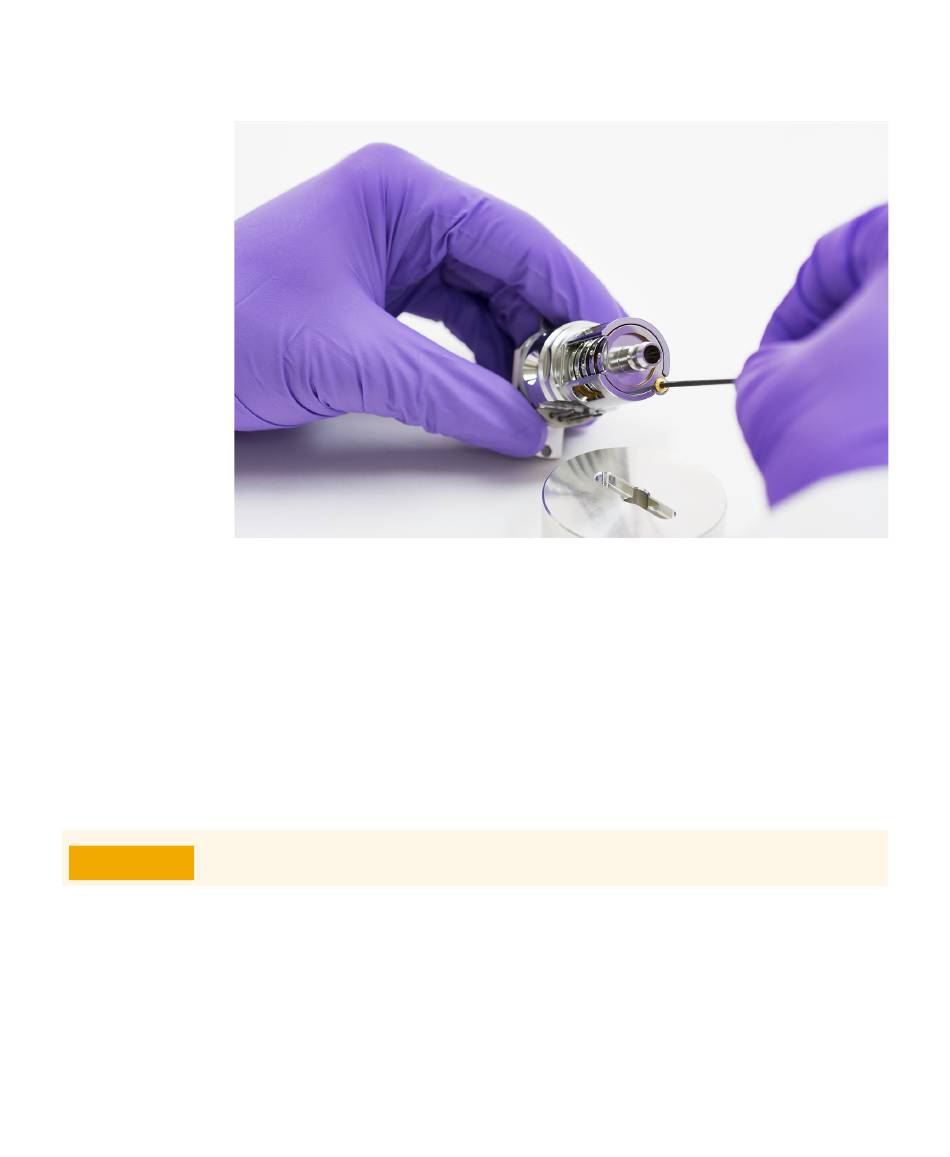

Figure 51.
5 Placer l'ensemble chauffage/capteur sur les broches de guidage situées sur
6 Placer le repousseur sur l'ensemble chauffage/capteur avec le côté plat de la
7 Placer le support de la source sur le repousseur.
8 Serrer à la main les deux vis plaquées or à l'aide d'un tournevis Torx T6 pour
Ne pas trop serrer les vis dans la source. Cela peut endommager le repousseur.
AT T E NT I ON
9 Sur le côté du bloc filament opposé à l'embout de préhension, orienter le support
10 Insérer le bloc filament dans le porte-source et utiliser un tournevis Torx T6
178
Fixer la vis de la lentille et l'isolant de l'anneau de verrouillage.
la source avec les quatre broches électriques orientées vers le bas sur le côté
plat de la source.
circonférence du repousseur aligné avec le cône d'interface dans la source.
fixer le support de la source à la source.
en céramique des deux filaments afin qu'il soit aligné avec le plat du bloc
filament. Insérer complètement les trois fils de filament dans le bloc filament.
pour le fixer au support avec la vis plaquée or. Le bloc filament doit reposer à
plat contre le porte-source. Si ce n'est pas le cas, retirer le bloc filament et
vérifier que le filament est installé correctement avant de réinsérer le bloc
filament.
Manuel d'utilisation du GC/MSD 5977C
