Maintenance en mode CI
Branchement/débranchement du câblage du radiateur de la source EI HES
Lentille d'entrée (1)*
Lentille de focalisation d'ions (2)*
Post-lentille d'extracteur 2 (3)*
Post-lentille d'extracteur 1 (4)*
Lentille d'extracteur (5)*
Fil de terre
Fils du chauffage
Fils de l'affichage en temps réel
*Le numéro entre parenthèses est
le numéro gravé sur la lentille.
Figure 68

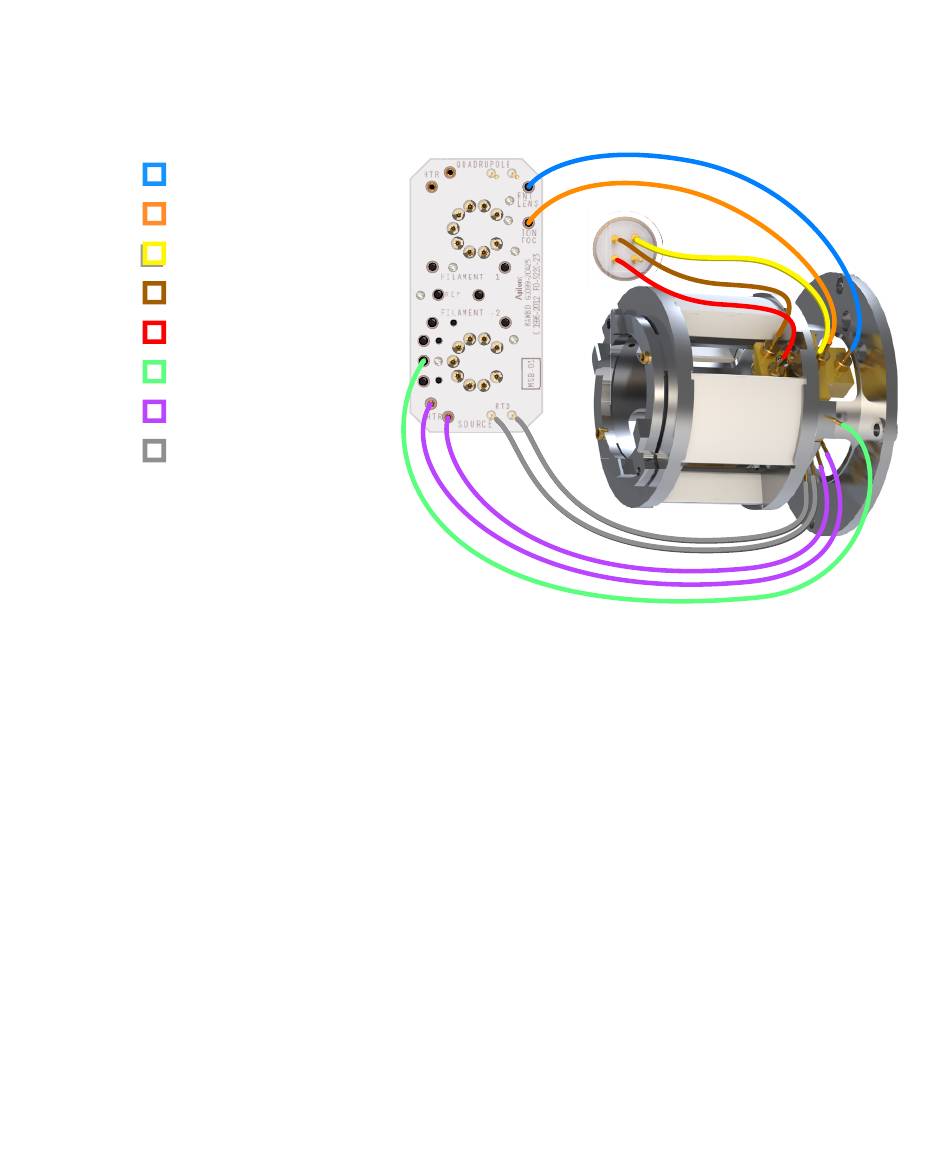

Câblage reliant la carte de source en céramique/connecteur traversant et le radiateur de la
source EI HES
226
Carte de source en céramique
