Maintenance générale
Montage de la source EI HES
12
1
2
14
8
16

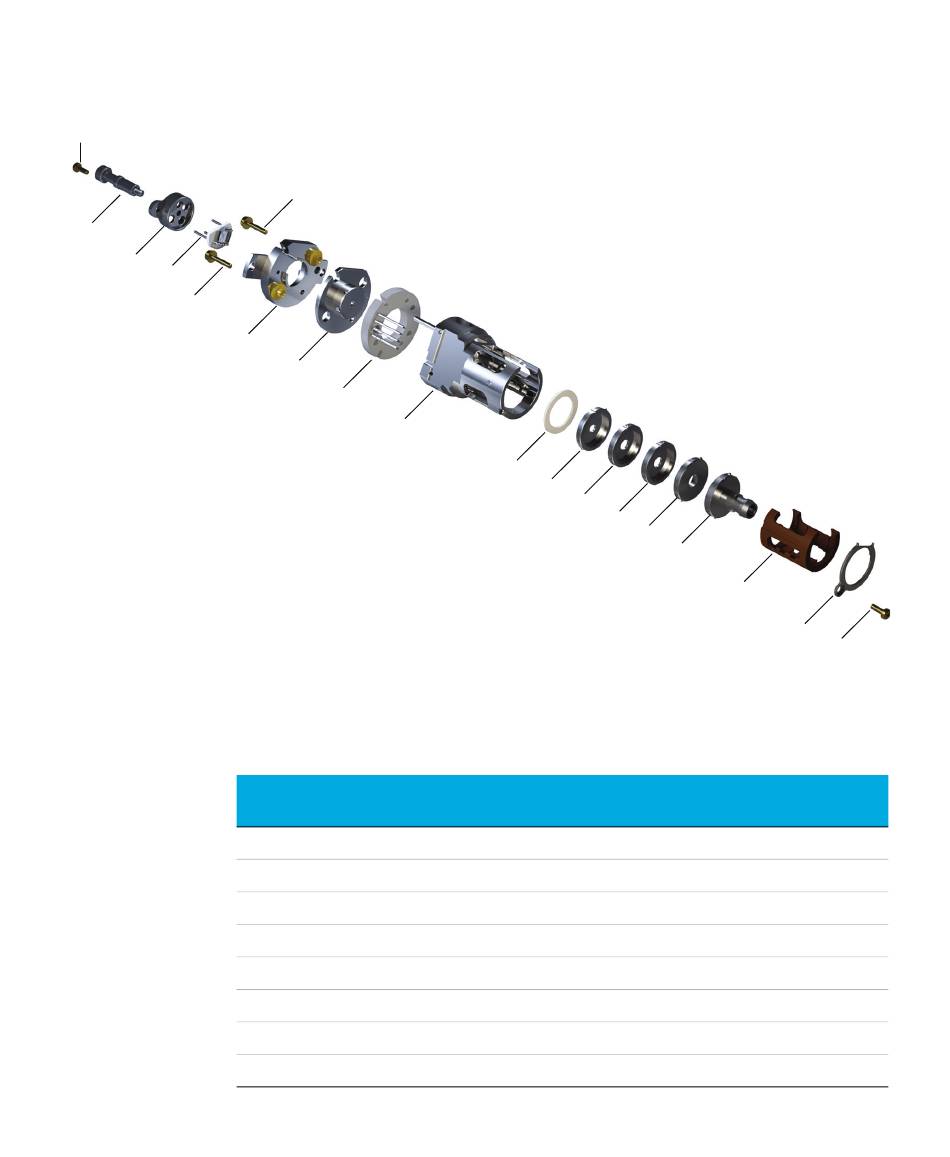

Figure 52.
Montage de la source EI HES
Tableau 18
Manuel d'utilisation du GC/MSD 5977C
8
17
15
9
Liste des pièces de la source EI HES
Référence de
Description de l'article
l'article
1
Embout de préhension de la source
2
Bloc filament
3
Lentille d'extracteur (5)*, avec ouverture de 3 mm
4
Isolant en céramique pour extracteur
5
Ensemble de lentille d'entrée, étendu, HES (1)*
6
Lentille de focalisation d'ions (2)*
7
Isolant de lentille / porte-lentille
8
Vis M2 x 0,4 x vis plaquée or de 12 mm de long
4
3
11
10
6
5
(Figure
7
13
12
52)
Référence (XTR)
G7002-20008
G7002-20019
G7004-20061
G7002-20064
G7004-20065
G7004-20068
G7002-20074
G7002-20083
