Raccordement électrique

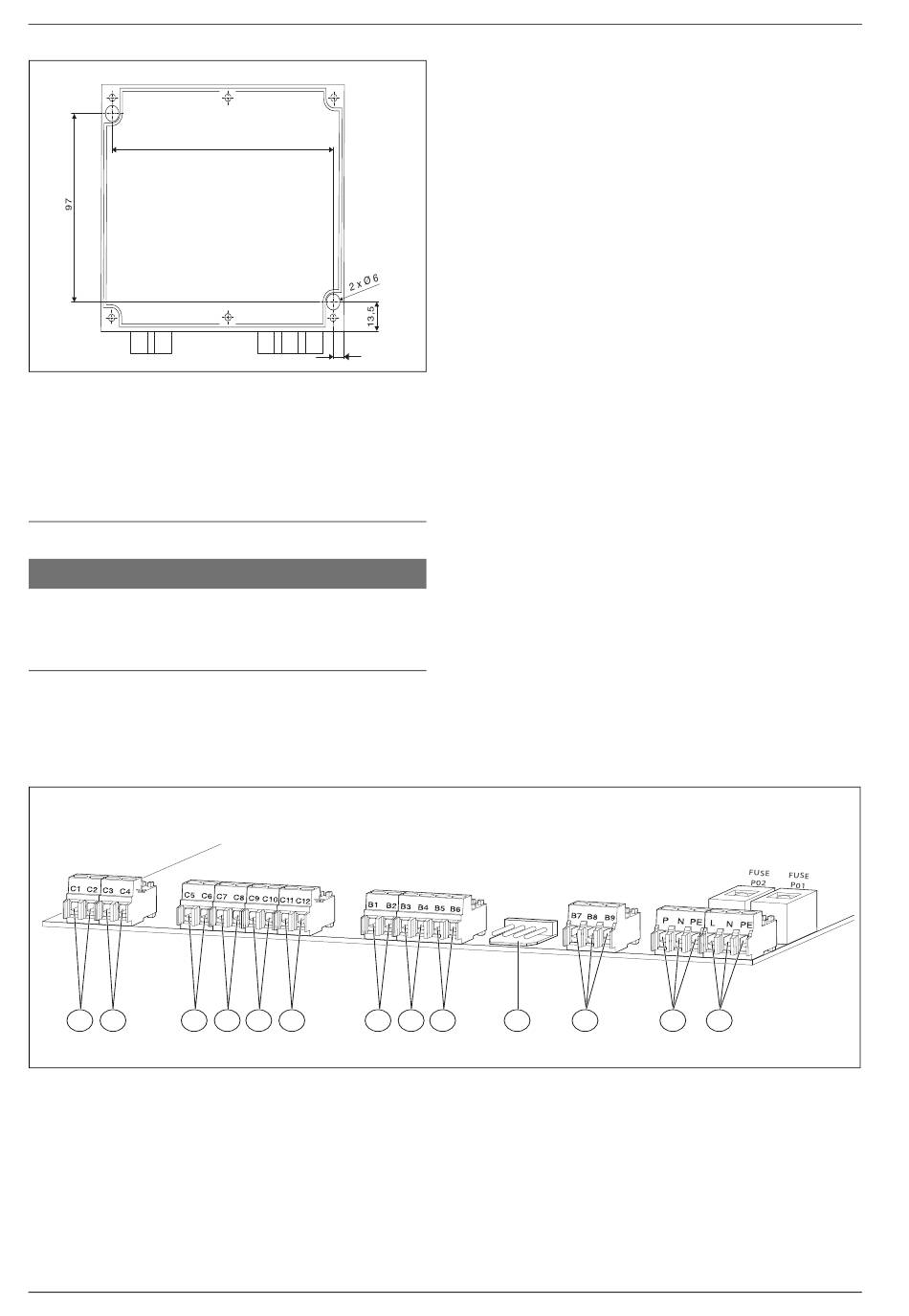

Fig. 1
Fixation murale du module
▶ Ouvrir le boîtier du module KASK et le fixer à proximité de
la chaudière sur le mur, à l'aide des chevilles et des vis fournies.
▶ Après l'installation et le raccordement du module, retirer le film
de protection de l'écran.
▶ Fermer le boîtier du module.
4
Raccordement électrique
AVIS
Installation endommagée suite à un montage non conforme!
▶ Effectuer tous les raccordements à l'installation conformément au
schéma de connexion et en concordance avec le circuit hydraulique
choisi.
1a
1b
1c 1d 1e 1f
Fig. 2
Raccords du module KASK
[1]
Chaudière n° 1...n° 6 (1a...1f)
[2]
Thermostat
[3]
Sonde eau de chauffage de la cascade
[4]
Sonde extérieure
[5]
Raccordement de modules externes
4
165
6
0010013584-001
2
▶ Raccorder le câble d'alimentation du module 230 VCA:
– Raccordement J12/L - fil brun
– Raccord J12/N - fil bleu
– Raccordement J12/PE - fil PE vert/jaune
▶ Raccorder chaque composant externe conformément aux fonctions
souhaitées.
▶ Pour raccorder les chaudières, utiliser les câbles de type
HOVVH2-F 0,5...0,75 mm
▶ Si des fonctions d'autres modules supplémentaires (EKR) sont
nécessaires, ces modules doivent être raccordés avec un câble
de données:
– Raccordement J1
▶ Le raccordement sur le côté de la chaudière a lieu aux raccords pour
le thermostat d'ambiance B5/B6
▶ Raccordement des chaudières au KASK:
– Chaudière 1 - Raccordement C1, C2
– Chaudière 2 - Raccordement C3, C4
– Chaudière 3 - Raccordement C5, C6
– Chaudière 4 - Raccordement C7, C8
– Chaudière 5 - Raccordement C9, C10
– Chaudière 6 - Raccordement C11, C12
▶ Raccordement des sondes pour la température de départ
de la cascade:
– Raccordement B3,B4
▶ Raccordement de la sonde de température extérieure:
– Raccordement B5,B6
▶ Raccordement du thermostat d'ambiance de la cascade:
– Raccordement B1,B2
▶ Raccordement de la pompe de cascade:
– Raccordement P - conducteur L
– Raccordement N - conducteur N
– Raccordement PE - conducteur PE
▶ Raccordement de l'indicateur de défauts:
– Raccordement B7 (NC), B8 (COM), B9 (NO)
▶ Faire passer tous les conducteurs par les chemins de câbles.
▶ Fixer le conducteur pour qu'il ne puisse pas être retiré.
▶ Fermer le boîtier du module.
3
4
5
[6]
Message de défaut
[7]
Pompe de cascade
[8]
Raccordement secteur 230 V
P01 = T 0,16 A, 5x20 mm
P02 = F 3,15 A, 5x20 mm
2
.
6
8
7
KASK – 6720869240 (2023/06)
0010013572-002
