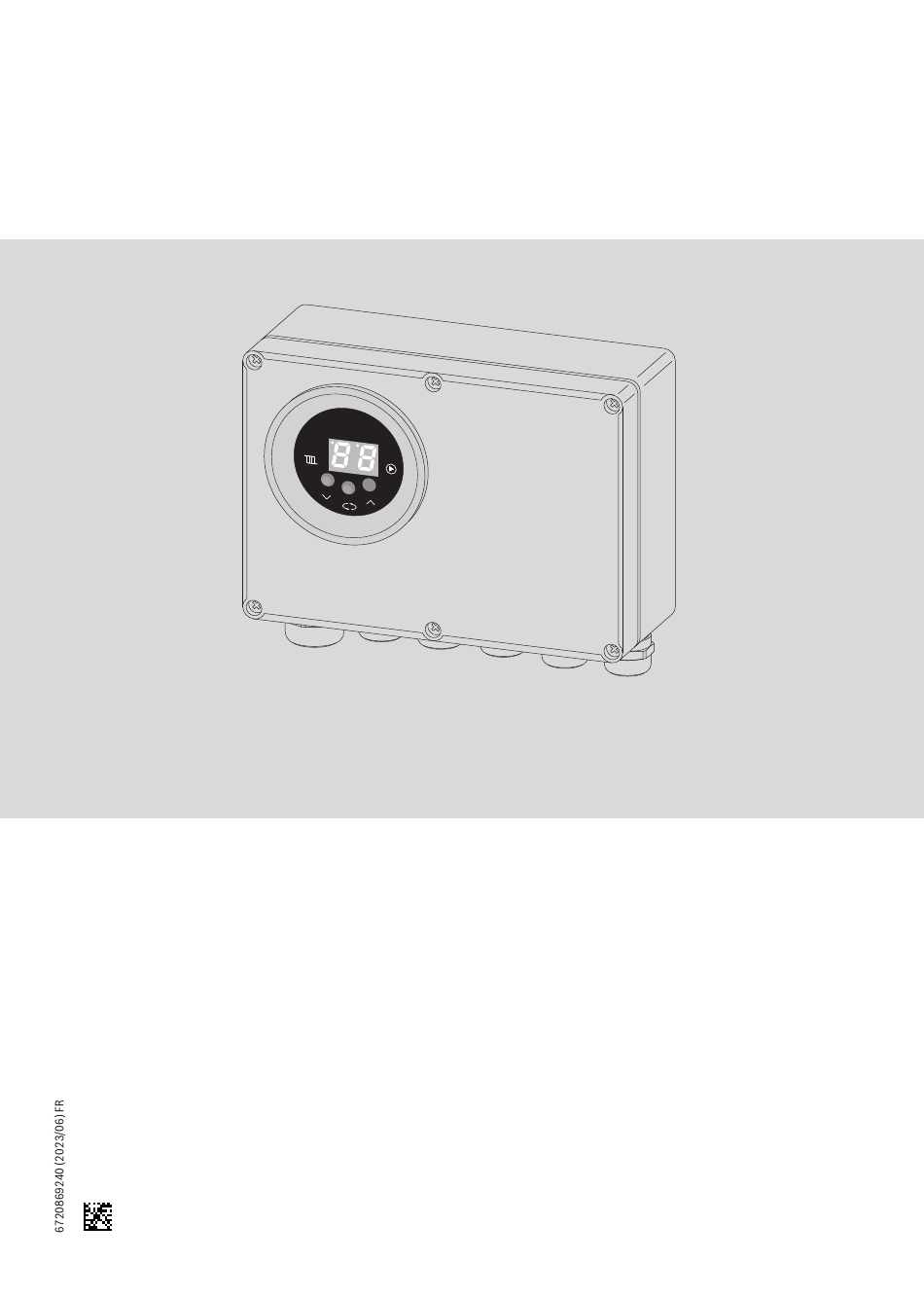

- Page 1 Notice de montage et d’utilisation Module supplémentaire KASK Chaudière électrique E L B - K A S K Commande de cascade jusqu’à 6 chaudières, régulation de la cascade en fonction de la température extérieure...
- Page 2 Messages de défauts du module KASK ....11 ▶ Ce module supplémentaire doit être utilisé exclusivement en lien avec la commande de la chaudière électrique Bosch Tronic Heat 3500, Buderus Logamax E156 et les accessoires autorisés par le fabricant.
- Page 3 Caractéristiques techniques HRisque d’électrocution! Sont inclus dans la livraison: Les erreurs de commande peuvent entraîner des dommages personnels • Module KASK et/ou matériels. Avant d’ouvrir la régulation ou de travailler sur • Câble de raccordement avec prise Schuko les composants électriques: •...
- Page 4 Raccordement électrique ▶ Raccorder le câble d’alimentation du module 230 VCA: – Raccordement J12/L - fil brun – Raccord J12/N - fil bleu – Raccordement J12/PE - fil PE vert/jaune ▶ Raccorder chaque composant externe conformément aux fonctions souhaitées. ▶ Pour raccorder les chaudières, utiliser les câbles de type HOVVH2-F 0,5...0,75 mm ▶...
- Page 5 Réglage des fonctions Affichage de la puissance de la cascade de chaudières Réglage des fonctions L’affichage de la puissance de la cascade est symbolique et correspond au nombre de chaudières en marche. AVIS Affichage Description Dégâts sur l’installation dus à un montage non conforme! Une chaudière en marche ▶...
- Page 6 Réglage des fonctions 5.1.3 Fonctionnement de la cascade de chaudières Régulation PID La cascade de chaudière est conçue pour fonctionner dans un système Cette régulation permet le réglage précis de la température de départ de chauffage à eau chaude fermé avec circuit d’eau forcé. L’appareil du chauffage.
- Page 7 Réglage des fonctions 5.1.5 Autres fonctions du module KASK 5.2.1 Cascade avec 2 appareils de chauffage électriques Raccordement de l’appareil 1 sur C1/C2 et de l’appareil 2 sur C3/C4. Fonction hors gel Réglages sur le module cascade: La fonction hors gel de la cascade est active si le chauffage n’est pas activé.
- Page 8 Répertoire des paramètres du module 2. Cascade avec 3 appareils de chauffage électriques (PA02 = 3) Paramètres Description Réglage • 1. L’appareil de chauffage est activé à env. 2,5 V. Pour finir : • 2. L’appareil de chauffage est activé à env. 5,1 V. PA02 Puissance maximale de la cascade •...
- Page 9 Répertoire des paramètres du module Paramètres de service Paramètres Description Plage de réglage Réglage SE00 Affichage des 10 derniers défauts SE01 Suppression de la mémoire des défauts 0 : ne pas supprimer 1 : supprimer SE03 Température de départ maximale de réglage du chauffage 30 ÷...
- Page 10 Répertoire des paramètres du module Paramètres Description Plage de réglage Réglage SE52 Désactivation de la chaudière 2 0/1/2 0 : arrêt Pour SE50 = 1 1: par le relais de décharge 1 2: par le relais de décharge 2 Pour SE50 = 2 1 ou 2 SE53 Désactivation de la chaudière 3...
- Page 11 Messages de défauts du module KASK Messages de défauts du module KASK Les messages de défauts du module KASK s’affichent sur l’écran du module KASK. Les messages de défauts des modules EKR s’affichent sur l’écran du module KASK. Défaut Description du défaut/du comportement de la cascade Elimination des défauts Er00 Forte augmentation de la température dans la cascade...
- Page 12 Original Quality by Bosch Thermotechnik GmbH Sophienstrasse 30-32 35576 Wetzlar, Germany...
