9 Régulation de chauffage
Zone très basse tension
X18
Réserve
X19
Débit 24V
X20
Réserve
X21
Pompe solaire 2 ou pompe
charge BT

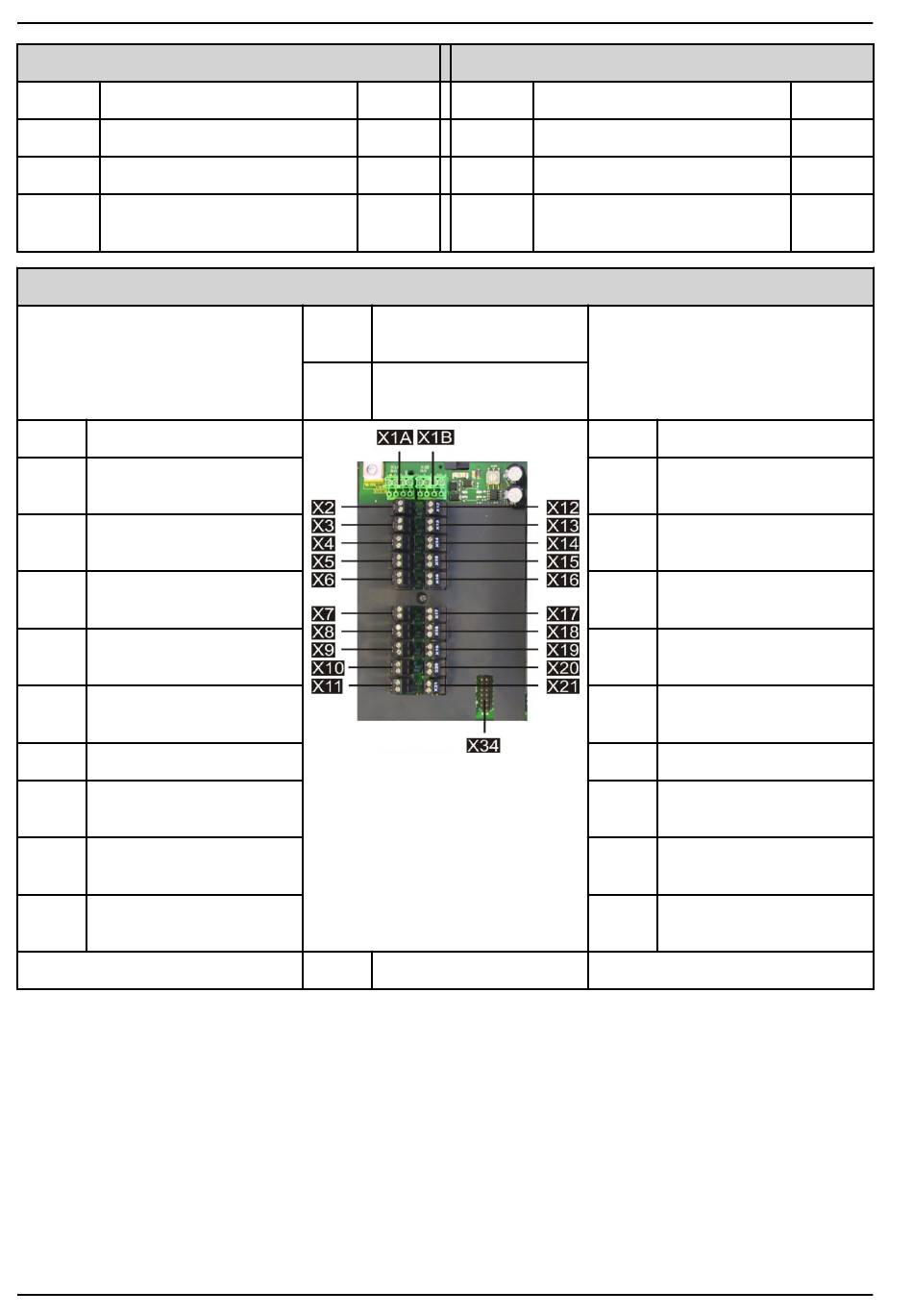

Câblage zone très basse tension
X2
Sonde extérieure – AF
X3
Sonde de chaudière –
KF
X4
Sonde de départ circuit
1 HK1 – VL1
X5
Sonde de départ circuit
2 HK2 – VL2
X6
Sonde ECS - WW
X7
BT haut – PO
X8
BT milieu – PM
X9
Sonde accu solaire bas 1
- SPU1
X10
Sonde accu solaire bas 2
- SPU2
X11
Sortie analogique - OUT
1
Zone basse tension
S1
Z_IN
0-10V
OUT2
X1A
Bus de données – Bus
RS485
X1B
Bus de données – Bus
RS485
X34
Jumper
X12
Réserve - S3
X13
Réserve - S2
X14
Sonde retour bouclage -
ZIRK
X15
Sonde panneaux solai-
res - KOLL
X16
Sonde compteur solaire
départ - VWMZ
X17
Sonde compteur solaire
retour - RWMZ
X18
Réserve – S1
X19
Débit 24V – Z_IN
X20
Réserve – 0-10V
X21
Sortie analogique -
OUT2
Instructionsde Montage
45
