6 Description du produit
6
Description du produit
La description du produit fournit une vue d'ensemble des composants d'une installa-
tion de chauffage aux granulés de bois ÖkoFEN, des composants de la chaudière à
granulés et des autres sources d'informations disponibles
6.1
La Pellematic Compact est équipée d'un dispositif de ramonage automatique, d'un
cendrier extérieur et d'un système intégré d'augmentation des températures de
retour. L'automate de la chaudière, monté et prêt à brancher, permet un fonctionne-
ment entièrement automatique et une efficacité maximale.
Puissances et types de Pellematic
La Pellematic Compact est disponible avec un système de transfert par aspiration et
une puissance de 10-18 kW.
La puissance de votre Pellematic est indiquée sur sa plaque signalétique argentée.
Elle indique également la désignation du modèle, le numéro constructeur et l'année
de construction.
6.2

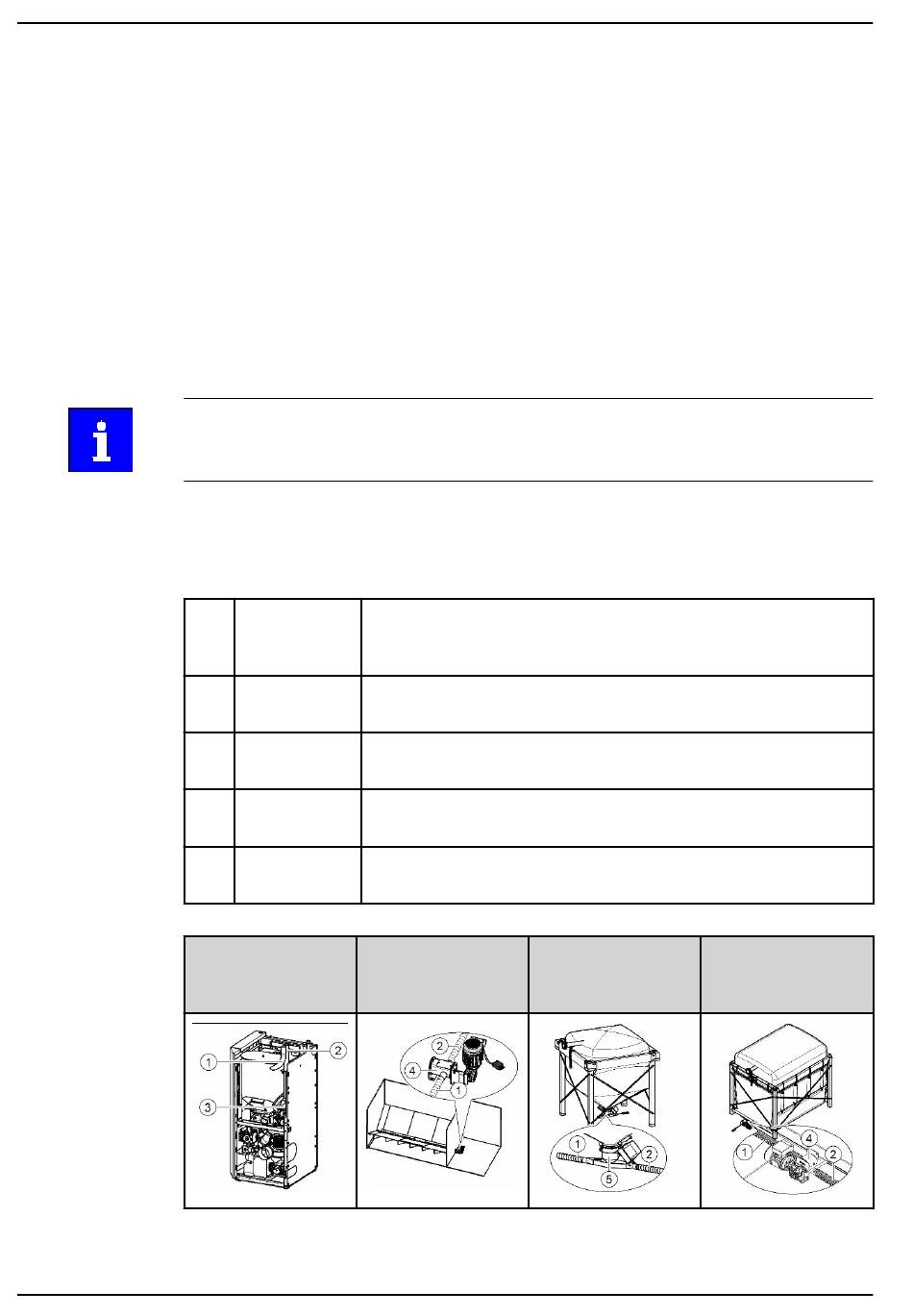

Composants du système d'aspiration de granulés de bois
La Pellematic Compact
Système d'aspiration des granulés de bois
Conduite à
1
granulés de
bois
Conduite de
2
refoulement
Turbine d'as-
3
piration
Pièce en té
4
Unité d'ex-
5
traction
Chaudière à granu-
lés de bois
conduit de la vis d'extraction ou du silo textile vers la trémie
intermédiaire.
conduit de la turbine d'aspiration vers la vis d'extraction ou
au silo textile.
se trouve en dessous de la trémie intermédiaire, derrière la
jaquette du brûleur.
se trouve à l'extrémité avant de la vis d'extraction, hors de la
pièce de stockage.
se trouve sous le silo textile.
Variante A
pièce de stockage
Variante B
silo textile stan-
silo textile com-
dard
Instructionsde Montage
19
Variante C
pact
