12
5. Raccordement étanche avec conduit concentrique:
Les chaudières Pellematic COMPACT, CONDENS, SMART XS et HOME sont des chau-
dières à circuit de combustion étanche selon l'avis technique 14.2/16-2166_V2. Cet
avis technique ainsi qu'une note technique spécifique sur le montage ventouse sont
disponibles sur le site internet d'ÖkoFEN. Elles peuvent être installées en configura-
tion étanche avec un conduit concentrique en respectant:
•
•
•
•
Les valeurs les plus contraignantes seront retenues
Le dimensionnement du conduit doit être fait selon la norme NF EN 13384-1. Une
pression nulle ou négative à la buse de la chaudière en fonctionnement normal doit
être obtenue.

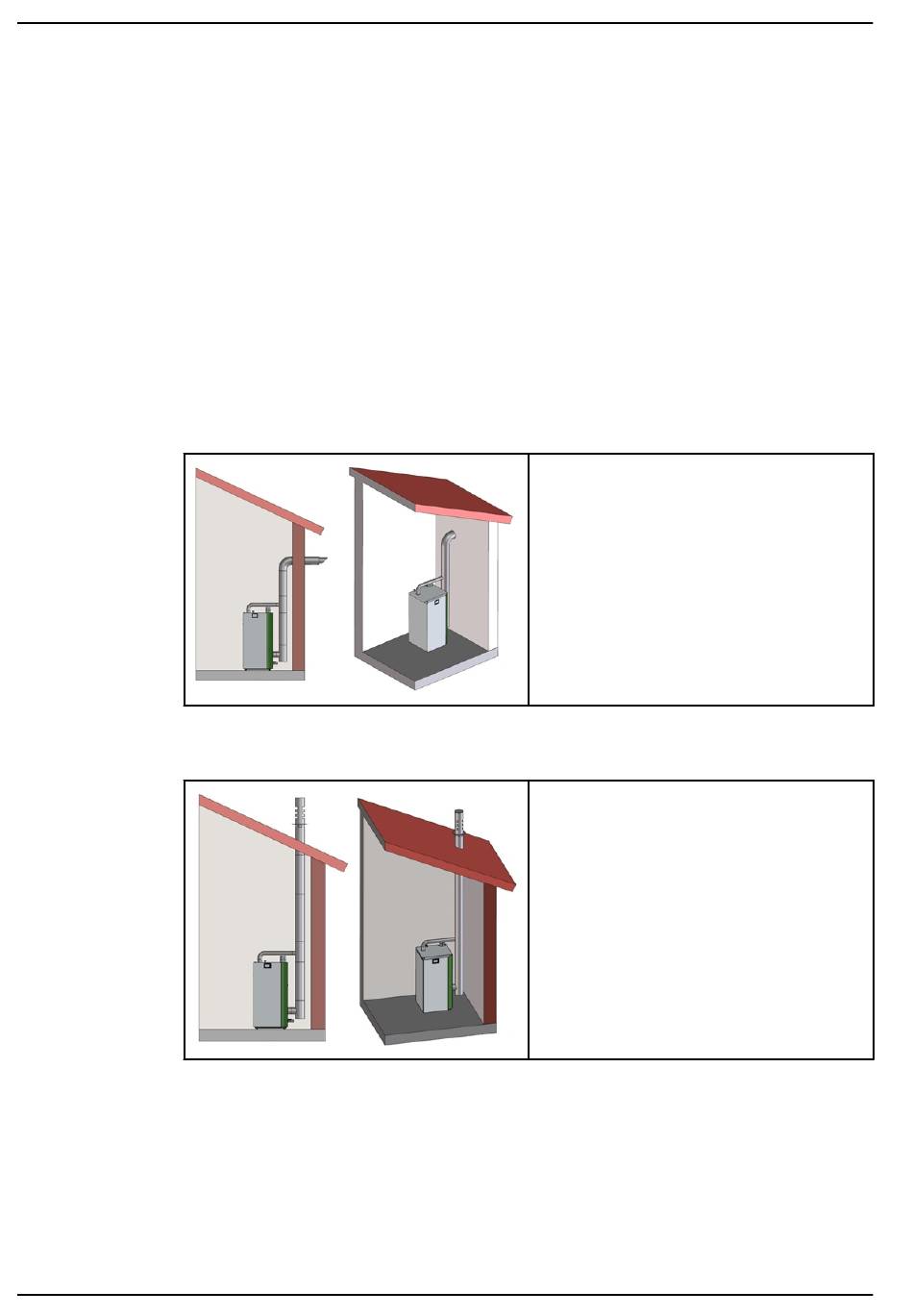

a. Configuration concentrique horizontale classique
b. Configuration verticale intérieure
Instructionsde Montage
4 Conditions d'installation d'une chaudière à granulés de bois
l'avis technique de la chaudière
les préconisations du document technique d'application de la fumisterie
le cahier de prescription technique du CSTB:
les préconisations ÖkoFEN citées dans cette notice
Hauteur verticale mini = 1,50m
Hauteur verticale maxi = 3,00m
Longueur horizontale maxi = 2m
Dépassement de la facade = 40cm mini-
mum
Hauteur maximum = 7m
Longueur horizontale maxi = 1 m
La prise d'air est réalisée soit en zone
deux par le terminal concentrique, soit
par une conduite séparée débouchant
en façade. Le conduit concentrique est
alors remplacé par un conduit isolé et la
sortie de fumées doit être hors zone de
surpression.
