4 Conditions d'installation d'une chaudière à granulés de bois

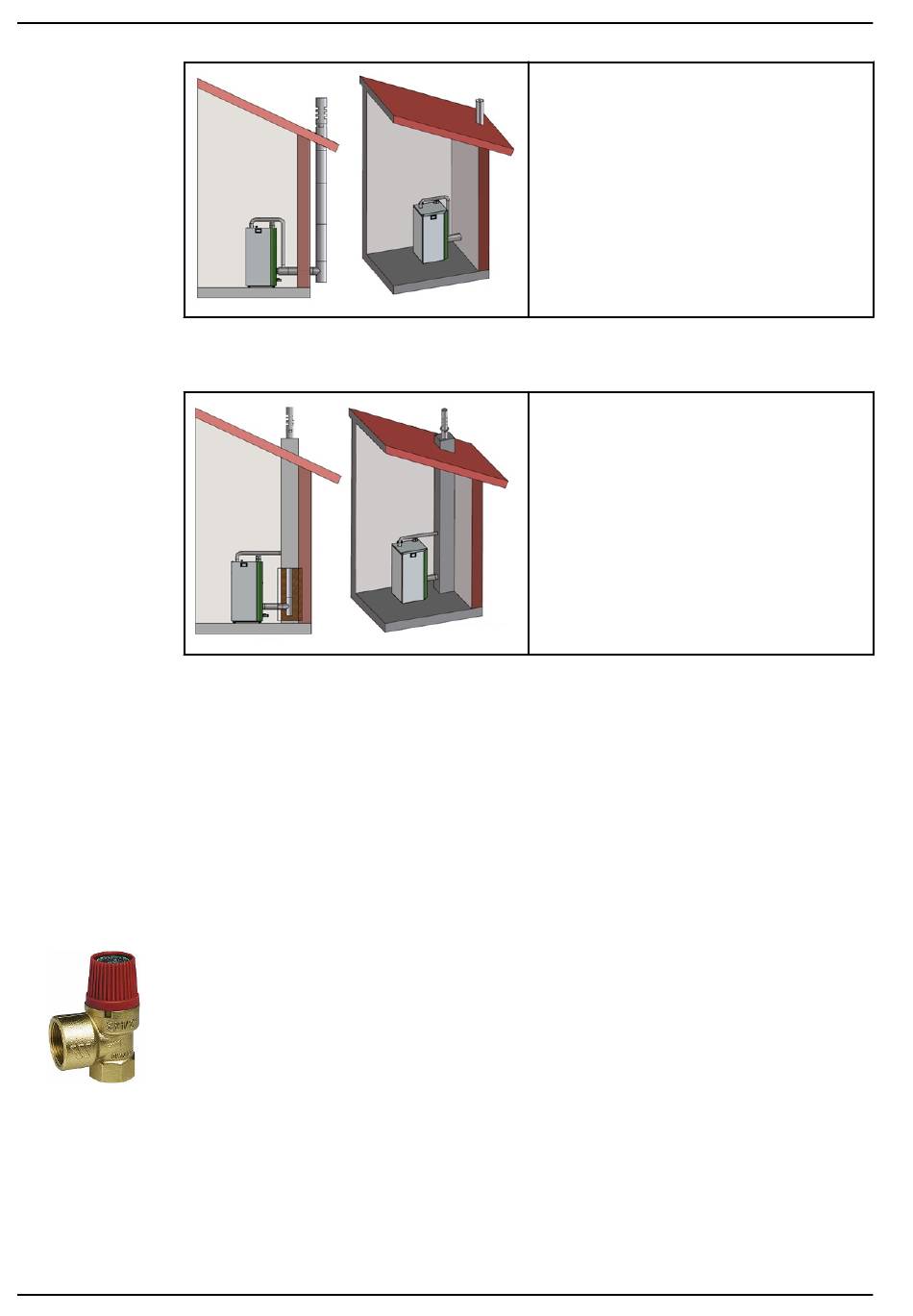

c. Configuration verticale extérieure
d. Configuration verticale intérieure avec boisseau
Le non-respect des conditions d'installation décrites dans les documents ci-dessus
peut conduire à un dysfonctionnement de la chaudière et exclut toute garantie.
Toutes les configurations d'installation possibles sont décrites dans l'avis technique
des chaudières Pellematic COMPACT / SMART XS / CONDENS / HOME.
4.4
Les dispositifs de sécurité suivants sont nécessaires au fonctionnement en toute
sécurité de l'installation.
Soupape de sécurité
L'installation hydraulique doit être équipée d'une soupape de sécurité. Cette soupape
s'ouvre lorsque la pression dans l'installation de chauffage monte à 3 bars maximum.
La soupape de sécurité doit :
•
•
•
Dispositifs de sécurité
être installée au point le plus haut de la chaudière,
ne doit pas être verrouillable,
être éloignée de la chaudière d'1 m maximum.
Hauteur maximum = 7m
Longueur horizontale maxi = 1,5m
La prise d'air est réalisée soit en zone
deux par le terminal concentrique, soit
par un té avec prise d'air en pied de
conduit. Le conduit triple paroi est alors
remplacé par un conduit isolé et la sor-
tie de fumées doit être hors zone de
surpression.
Hauteur maximum = 7m
Longueur horizontale maxi = 1m
La prise d'air est réalisée soit en zone
deux par le terminal concentrique, soit
par une conduite séparée débouchant
en façade. Le conduit concentrique est
alors remplacé par un tubage qui doit
déboucher hors zone de surpression.
Instructionsde Montage
13
