Zone très basse tension
X1A
Liaison bus
X1B
Liaison bus
X2
Sonde extérieure
X3
Sonde chaudière
X4
Sonde départ circuit 1
X5
Sonde départ circuit 2
X6
Sonde ECS
X7
Sonde tampon haut (BTH)
X8
Sonde tampon milieu (BTM)
X9
Sonde accumulateur solaire
bas 1
X10
Sonde accumulateur solaire
bas 2
X11
Pompe solaire 1
X12
Réserve
X13
Sonde chaudière existante
X14
Sonde retour bouclage
X15
Sonde panneau solaire
X16
Sonde compteur solaire
départ
X17
Sonde compteur solaire
retour

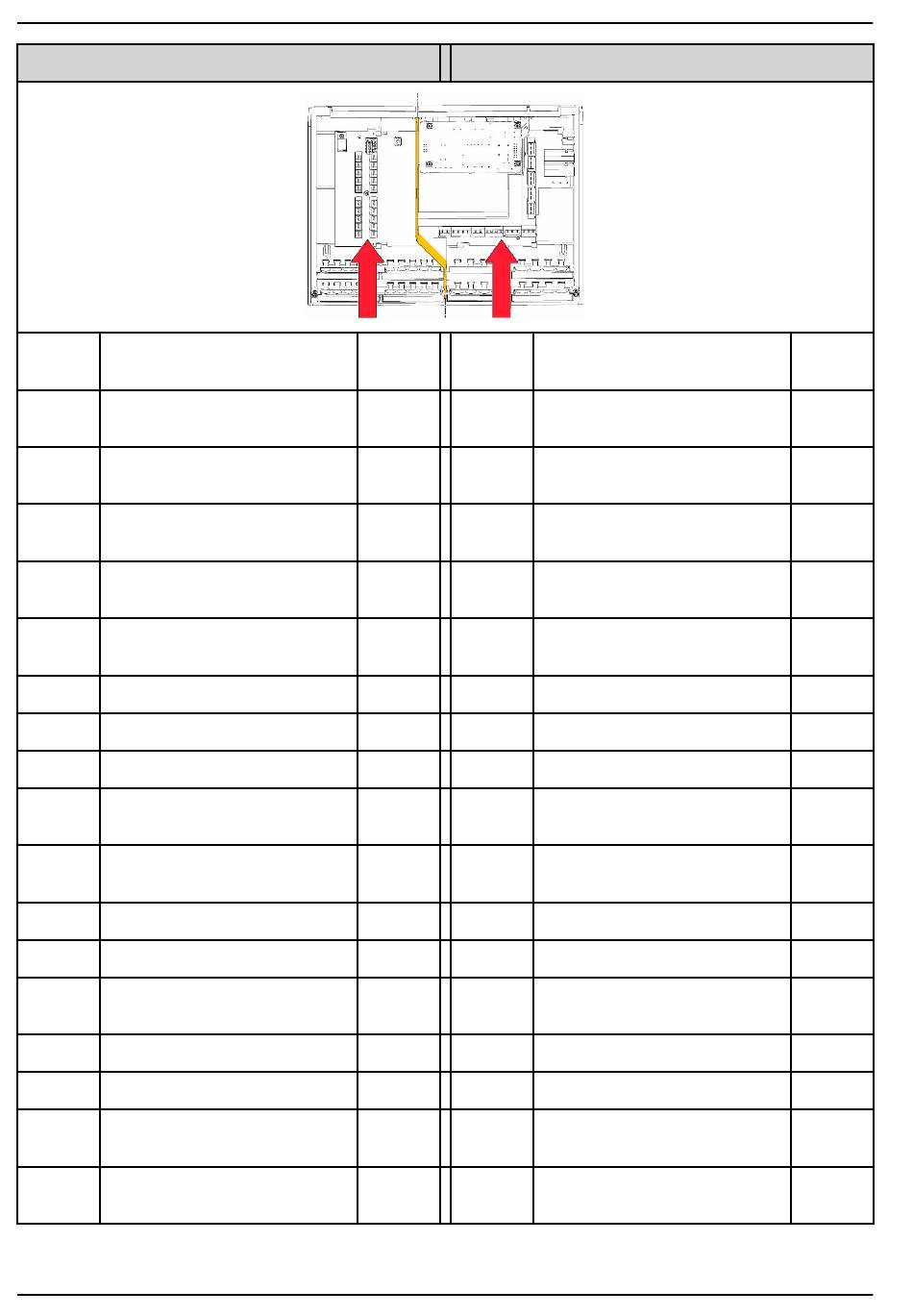

Instructionsde Montage
Zone basse tension
Bus
BRanf 1
Demande brûleur 1
RS485
Bus
M1
Vanne circuit 1 ouv
RS485
AF
M1
Vanne circuit 1 ferm
KF
BRanf 2
Demande brûleur 2 (contact
sec)
VL1
M2
Vanne circuit 2 ouv
VL2
M2
Vanne circuit 2 ferm
WW
HK1
Pompe circuit 1
PO
HK2
Pompe circuit 2
PM
Sol P2
Pompe solaire 2
SPU1
ZP
Pompe bouclage ou primaire
SPU2
WW
Pompe ECS
OUT1
Sol P1
Pompe solaire 1
S3
PLP
Pompe charge BT
S2
Alimentation élec 115V –
240V~
ZIRK
KOLL
VWMZ
RWMZ
9 Régulation de chauffage
X22
X23–
13/N
X23–
23/N
X24
X25–
13/N
X25–
23/N
X26
X27
X28
X29
X30
X31
X32
X33
