ELC ALR3206D Manuel De Prise En Main Rapide
Manuels Connexes pour ELC ALR3206D
Sommaire des Matières pour ELC ALR3206D

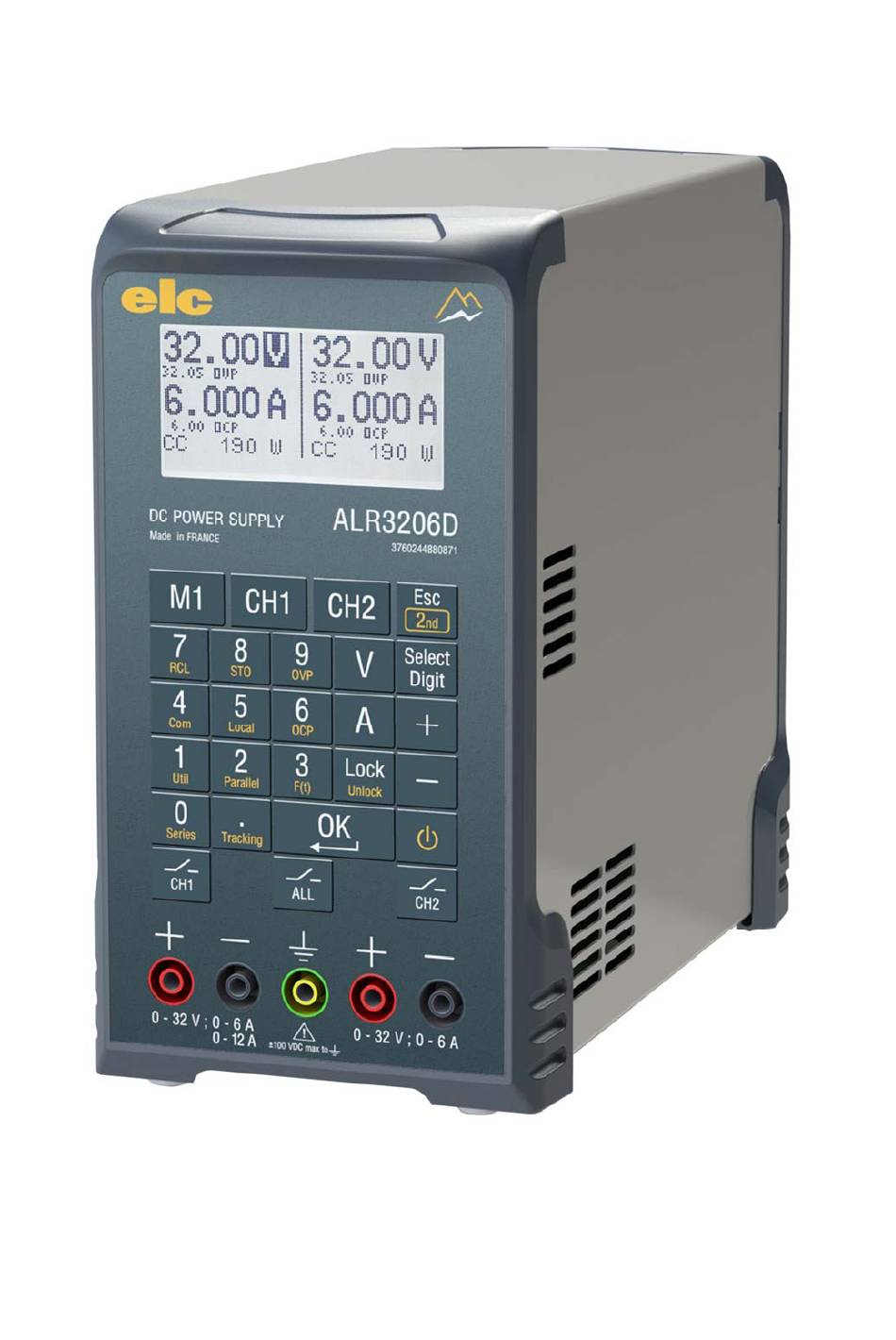

- Page 1 MANUEL DE PRISE EN MAIN RAPIDE QUICK START GUIDE ALR3206D 2 x 0 – 32 V ; 0 – 6 A DOUBLE ALIMENTATION COURANT CONTINU PROGRAMMABLE DUAL PROGRAMMABLE DC POWER SUPPLY...
-
Page 2: Table Des Matières
SOMMAIRE RENSEIGNEMENTS PRELIMINAIRES .......................... 3 DESCRIPTION ................................3 PRESENTATION ................................3 DESIGNATION FONCTIONNELLE DE L’APPAREIL ...................... 3 PRESCRIPTIONS DE SECURITE........................... 4 SYMBOLES ET DEFINITION ............................4 DEBALLAGE ET RECONDITIONNEMENT ........................4 FONCTIONNEMENT ............................... 5 CARACTERISTIQUES TECHNIQUES..........................5 3.1.1 VOIES 1 & 2 EN MODE DOUBLE OU TRACKING ....................5 3.1.2 VOIES 1 &... -
Page 3: Renseignements Preliminaires
ALR3206D 2 DESCRIPTION 2.1 PRESENTATION Vous venez d’acquérir l’ALIMENTATION STABILISEE PROGRAMMABLE type elc ALR3206D. Nous vous en remercions et vous félicitons de votre choix. est un fabricant spécialiste de toute une gamme d’Alimentations mais aussi de nombreux appareils électroniques : Générateurs de signaux, Boîtes à décades, Appareils numériques de tableaux,…... -
Page 4: Prescriptions De Securite
FONCTIONNELLE 2.5 DEBALLAGE ET RECONDITIONNEMENT Votre alimentation ALR3206D vous est livrée avec son manuel de prise en main rapide et son cordon secteur 2 pôles + terre de type "EUROPE" : CEE7/7 – IEC60320 C13. Le manuel d’utilisation complet est à demander à l’adresse commercial@elc.fr FRANÇAIS... -
Page 5: Fonctionnement
3 FONCTIONNEMENT 3.1 CARACTERISTIQUES TECHNIQUES Les spécifications ci-dessous sont données après au moins 30 minutes de fonctionnement dans la plage de température spécifiée. 3.1.1 VOIES 1 & 2 EN MODE DOUBLE OU TRACKING Tension 0 à 32,00 Volts (0 à ±10mV) Courant 0 à... -
Page 6: Divers Fonctionnalites
3.1.4 DIVERS FONCTIONNALITES Protection contre les courts-circuits par régulation de courant Protection contre les échauffements par ventilateur contrôlé et disjonction thermique Protection contre les surintensités à par fusibles internes (T4A ; 250V ; 5x20) l'entrée secteur Télérégulation Mode 4 fils, sortie sur bornier à levier pour fils de 0,5mm Sauvegarde 15 configurations Mémoire de configuration des 2 sorties... -
Page 7: Vue D'ensemble
4 VUE D’ENSEMBLE FACE AVANT Afficheur LCD Clavier double fonction Touches de sélection Touches de commande Standby ON/OFF voie 2 ON/OFF général ON/OFF voie 1 Douilles de sortie voie1 Douille de Terre fonctionnelle Douilles de sortie voie2 Touches de réglage FRANÇAIS 4000 4 360_09/22... -
Page 8: Face Arriere
FACE ARRIERE Poignée Connecteur sense voie 2 Connecteur puissance voie 2 Connecteur sense voie 1 Connecteur puissance voie 1 Connecteur Port RS485 Connecteur commande analogique Connecteur Port USB Entrée secteur Interrupteur de mise en fonctionnement Douille de Terre Ø4mm de sécurité Range cordon FRANÇAIS 4000 4 360_09/22... -
Page 9: Description Succinte De La Face Avant
5 DESCRIPTION SUCCINTE DE LA FACE AVANT 5.1 AFFICHEUR L’afficheur (1) indique pour les deux voies, la valeur des consignes de réglage tension et courant, la puissance de sortie, le mode de régulation en cours (CV ou CC) et l’état de la sortie (ON ou OFF). Si clavier les valeurs des butées OVP et OCP sont inférieures aux maximums des réglages (32.2 V et 6.1 A ), elles seront affichées. -
Page 10: Douille De Terre Fonctionnelle
5.10 DOUILLE DE TERRE FONCTIONNELLE Les douilles de sécurité Ø4mm (10) et la douille de sécurité inversée Ø4mm (22) permettent une connexion à la terre. 6 DESCRIPTION DES COMMANDES 6.1 TOUCHE ABANDON : Une action sur la touche permet de sortir de la manipulation en cours, sans aucun changement d’état. -
Page 11: Revenir Au Mode Double Des Sorties 1 Et 2
6.16 DEMARRAGE SEQUENCEUR: → → Suivre les indications et valider chaque étape par Pour plus de détails, télécharger le manuel d’utilisation disponible sur notre site www.elc.fr 6.17 CHANGEMENT LANGUE D’AFFICHAGE (ex francais) : → → →... -
Page 12: Cablage Du Bornier Arriere
Relier l'alimentation au port USB2.0 du PC avec un câble USB type A / B (sa longueur ne devra pas excéder 5 mètres). Installer le driver suivant la documentation jointe. Votre PC est prêt à communiquer avec l'ALR3206D en utilisant par exemple ® ®... -
Page 13: Liaison Rs485
9 LIAISON RS485 → → → → Suivre les indications pour la configuration. adresse = 0 adresse = 1 adresse = 31 MASTER SLAVE END SLAVE Configurer les adresses des alimentations. 10 COMMANDE 0 – 10V Cette fonction permet de piloter les voies 1 et 2 en tension ou en courant par une tension analogique ou un potentiomètre ou une résistance. -
Page 14: Commande On/Off Externe
11 COMMANDE ON/OFF EXTERNE Un contact sec (d’un relais, d’un interrupteur, d’un capteur, ..) permet de commander une ou plusieurs sorties en fonction de la configuration accessible par la touche communication. La séquence suivante permet d’accéder à la configuration → →... -
Page 15: Service Apres Vente
Annecy 21 septembre 2022 Henri Curri, gérant elc offre à ses clients des solutions de recyclage. Afin de remplir ses obligations, elc adhère à ecosystem et finance la filière de collecte et de recyclage agréée pour les déchets électriques professionnels (DEEE Pro). Cet engagement volontaire de elc, permet à...
