NOTICE D'INSTRUCTIONS DE L'ALIMENTATION ALF1202
1. RENSEIGNEMENTS PRELIMINAIRES
Constructeur : elc 59, avenue des Romains 74000 ANNECY
Téléphone : +33 (0)4 50 57 30 46
Instrument : ALIMENTATION STABILISEE
Marque : elc
Type : ALF1202
2. DESCRIPTION
Vous venez d'acquérir l'alimentation type ALF1202, nous vous remercions et vous
félicitons de votre choix.
Cet appareil électronique a été construit conformément à la norme européenne
EN 61010-1. Le présent manuel d'instructions contient des textes d'information et
d'avertissement qui doivent être respectés par l'utilisateur, pour assurer un fonctionne-
ment sûr et pour maintenir l'appareil en bon état.
Cet appareil est destiné à un usage professionnel, industriel ou éducatif.

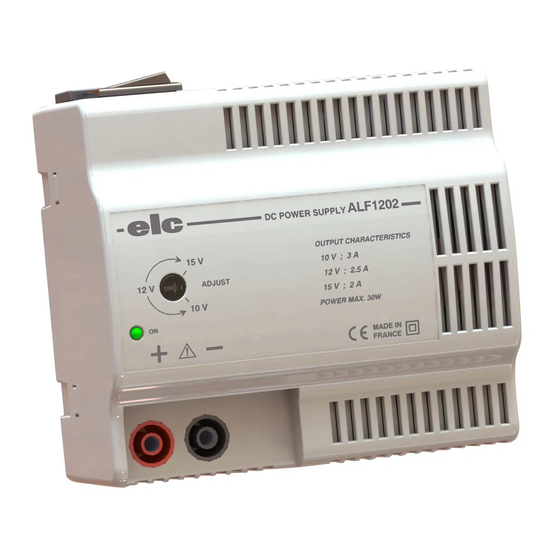

2-2 Vue d'ensemble
Embase et interrupteur
secteur
Ajustage
de la tension
Voyant ON :
présence tension
Douilles de sortie
("+" ; "-")
2-3 Caractéristiques techniques
Les caractéristiques de l'appareil sont données aux bornes de l'alimentation à 23°C.
• Tension de sortie
Réglage : ajustable de 10 à 15V par potentiomètre ; livrée à 12 V ±1%
Régulation : < 25 mV pour une variation de charge de 0 à 100%.
< 5 mV pour une variation secteur de ±10%.
Ondulation : < 3 mV efficace comprenant :
< 3 mV crête à crête du signal de découpage (B.P. 20 MHz)
< 10 mV crête à crête des pics de commutations (B.P. 20 MHz)
< 8 mV crête à crête du signal à 100Hz
Régul. dynamique : < 1% pour une variation de charge de 10 à 90%.
Rendement : > 80% à puissance maxi (30W en sortie).
• Courant de sortie
I max : 3 A à 10 V
2.5 A à 12 V
2 A à 15 V
ALF1202 POWER SUPPLY INSTRUCTIONS MANUAL
1. PRELIMINARY INFORMATIONS
Manufacturer : elc 59, avenue des Romains 74000 Annecy FRANCE
Phone : +33 (0)4 50 57 30 46 Fax : +33 (0)4 50 57 45 19
Instrument : REGULATED SWITCHING POWER SUPPLY
Brand : elc
Type : ALF1202
2. DESCRIPTION
2-1 Overview
You have just purchased the ALF1202 elc power supply. We thank you and congratulate
you for your good choice.
This device was manufactured in accordance with European standard EN 61010-1. This
instructions manual contains informations and warnings the buyer must comply with in
order to ensure safe and sustained operation.
It is intended for professional, industrial or educational uses.
2-2 Overall view
Switch ON / OFF
EEC socket
Voltage fine
adjustment
ON Indicator :
voltage presence
Output sockets
("+" ; "-")
2-3 Technical features at 23°C at the terminals of the power supply
• Output Voltage
Adjust : adjustable from 10 V to 15 V by potentiometer ;
delivered at 12 V ±1%
Charge regulation : < 25 mV for a load change from 0 to 100%
Main regulation : < 5 mV for a line change from -10 to +10%.
Total ripple : < 3 mV rms
Switching freq. ripple : < 3 mV peak to peak (with bandwidth 20 MHz).
Switching peak : < 10 mV peak to peak (with bandwidth 20 MHz).
Low freq. ripple : < 8 mV peak to peak
Dynamic regulation : < 1% for a load change from 10 to 90%.
Efficiency : > 80% for maximum power (30 W in output).
Télécopie : +33 (0)4 50 57 45 19
