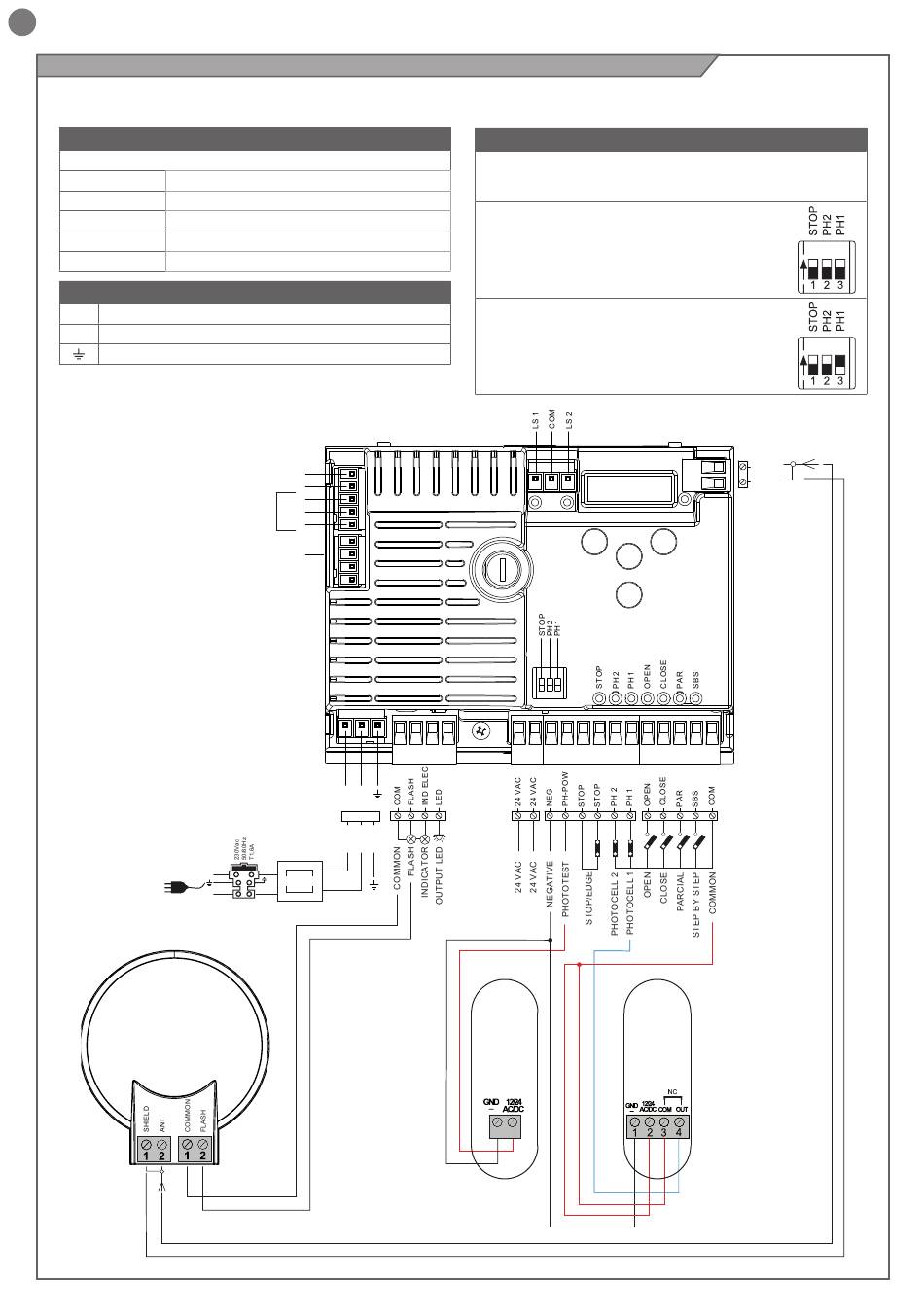

4.6 - Ligações elétricas
ATENÇÃO - Antes de fazer as ligações, verificar se a unidade não está ligada à alimentação elétrica.
LIGAÇÃO DOS MOTORES
Placa de bornes ligações alimentação
Alimentação do motor
M +
M - Alimentação do motor
NÃO UTILIZAR
V +
NÃO UTILIZAR
ENC
NÃO UTILIZAR
NEG
CONECTOR DAS ALIMENTAÇÕES
L Fase da alimentação 230 Vac (120 Vac) 50-60 Hz
N Neutro da alimentação 230 Vac (120 Vac) 50-60 Hz
Terra
44
M +
M -
NÃO UTILIZAR
V +
NÃO UTILIZAR ENC
NÃO UTILIZAR NEG
BATTERY
POWER
SUPPLY
POWER
SUPPLY
L
N
SELETOR COMUTADOR DIP
Se configurado "ON" desabilida as entradas STOP, PH2, PH1.
Elimina a necessidade de ligar diretamente as entradas na
placa de bornes.
ATENÇÃO - Com comutador DIP em ON as
seguranças ligadas ficam desativadas
EXEMPLO: Com apenas 1 fotocélula
ligada, set STOP e PH2 em ON
MENU
UP DOWN
(RADIO)
SBS
PH1 PH1
TX RX
1 2
ON
OFF
ON
OFF
ANT
SHIELD
KEY
