Branchements Électriques - Motorisation+ Sprint400 Instructions Et Avertissements Pour L'installation Et L'usage

FR

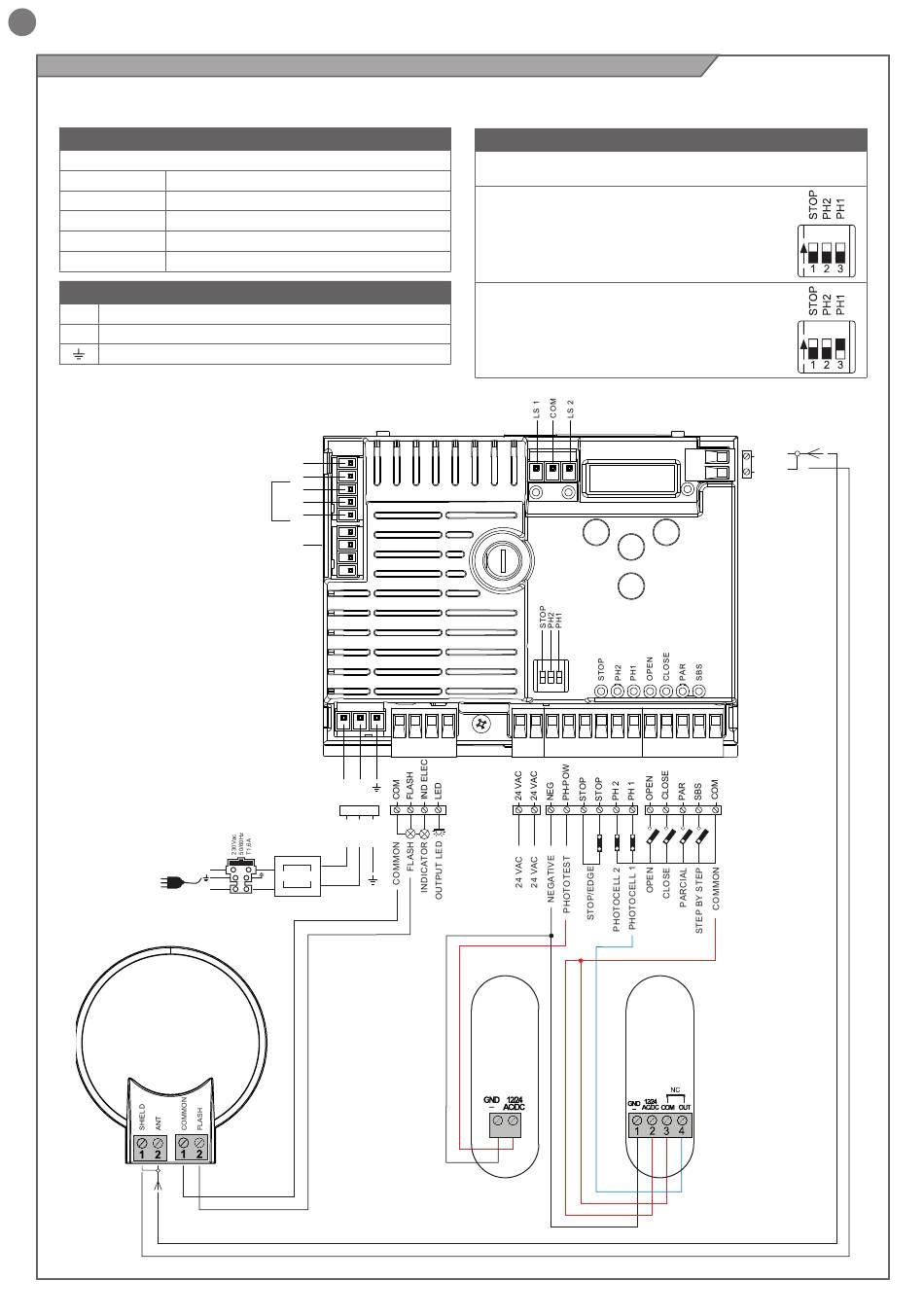

4.6 - Branchements électriques
ATTENTION! - Avant d'effectuer les branchements, vérifier que la logique de commande n'est pas sous tension
CONNECTEUR MOTEUR
Bornier des branchements d'alimentation
M + Alimentation du moteur
M - Alimentation du moteur
V + NE PAS UTILISER
ENC NE PAS UTILISER
NE PAS UTILISER
NEG
CONNECTEUR ALIMENTATIONS
L Phase alimentation 230 Vac (120 Vac) 50-60 Hz
N Neutre alimentation 230 Vac (120 Vac) 50-60 Hz
Terre
12
M +
M -
NE PAS UTILISER V +
NE PAS UTILISER
ENC
NE PAS UTILISER NEG
BATTERY
POWER
SUPPLY
POWER
SUPPLY
L
N
SÉLECTEUR COMMUTATEUR DIP
Sur ON, il désactive les entrées STOP, PH1, PH2
Évite de devoir shunter les entrées sur le bornier.
ATTENTION - Avec le commutateur DIP sur
ON, les dispositifs de sécurité raccordés
sont exclus
EXEMPLE : Avec une seule photocellule
connectée, réglez STOP et PH2 sur ON
MENU
UP
(RADIO)
SBS
PH1 PH1
TX RX
2
1
ON
OFF
ON
OFF
ANT
SHIELD
KEY
DOWN
