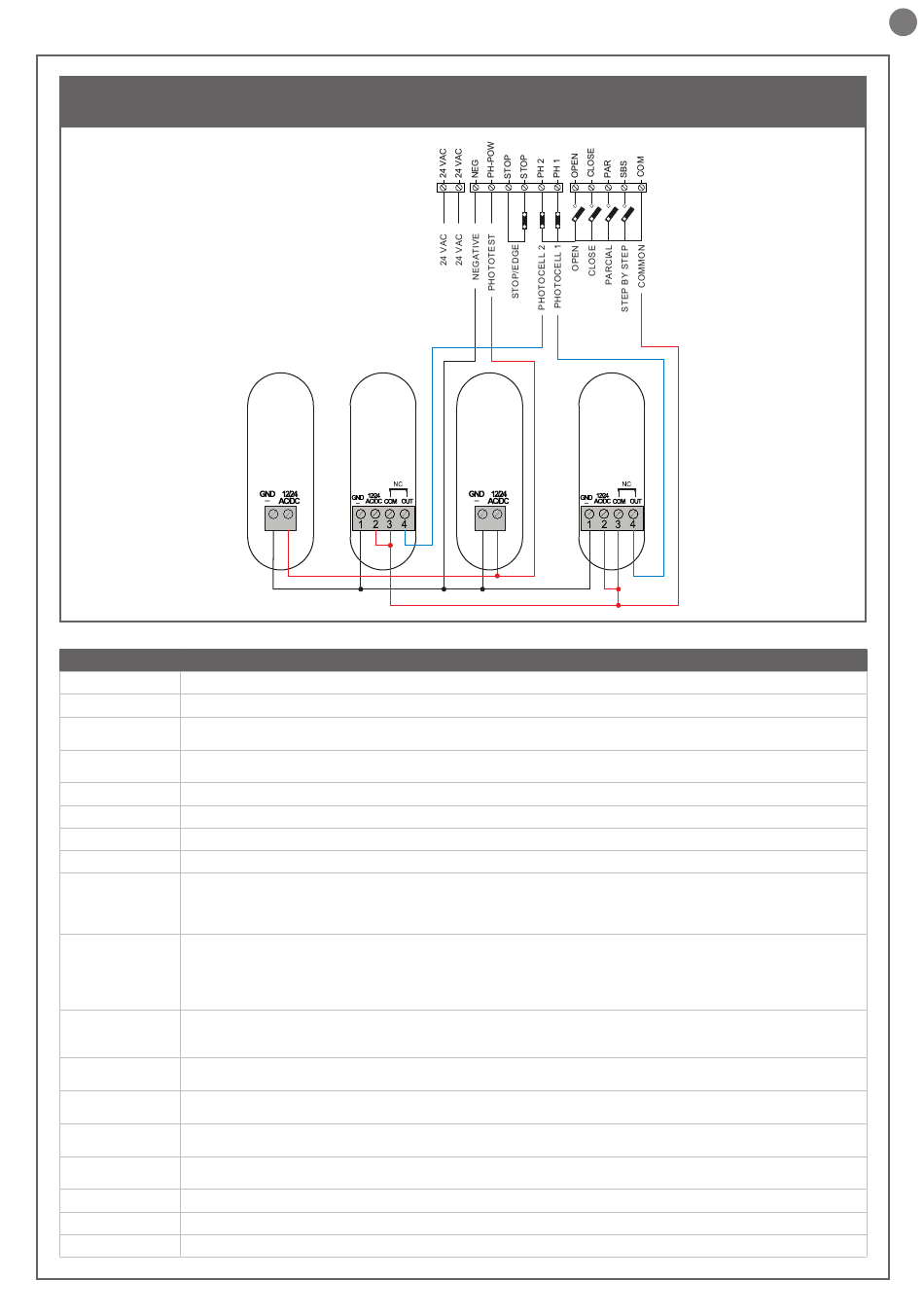

BRANCHEMENTS ÉLECTRIQUES POUR 4 PHOTOCELLULES
DISPOSITIFS DE SÉCURITÉ ET COMMANDES
COM Commun pour les entrées FLASH-IND-LED
FLASH Sortie clignotant 24Vdc (non régulée), maximum 25W
Sortie IND sortie voyant portail ouvert 24 Vdc non régulée 4W MAX / Sortie serrure électrique 12Vac, 15VA maximum
IND
sélectionnable avec le paramètre IN.D.
Sortie éclairage automatique 24Vdc (non régulée), maximum 25W, également contrôlable par radio ON-OFF (4e canal
LED
radio en sélectionnant fC.y. = 2, tC.y. = 0)
24 VAC Alimentation accessoires 24 Vac (non régulée), 200 mA (avec sortie de l'opération de la batterie non actif)
24 VAC Alimentation accessoires 24 Vac (non régulée), 200 mA (avec sortie de l'opération de la batterie non actif)
NEG Alimentation accessoires négative
PH-POW Alimentation positive photocellules PH1, PH2; photo-test sélectionnable avec le paramètre tp.h. 24 Vdc, 250 mA
ARRÊT de sécurité contact NC entre STOP et STOP (attention: avec le commutateur DIP 1 sur ON, entrée du dispositif
de sécurité désactivée). Cette entrée est considérée comme une sécurité; le contact peut être désactivé à tout moment et
STOP
arrêter immédiatement l'automatisme en bloquant toutes les fonctions, y compris la fermeture automatique. Barre palpeuse
de sécurité, ON/OFF contact NC ou résistive 8K2 entre STOP et STOP. Sortie sélectionnable avec le paramètre Ed.m.
Photocellules (ouverture) contact NF entre PH2 et COM (attention : avec le commutateur DIP 2 sur ON, entrée de la PHO-
TOCELLULE 2 désactivée). La photocellule intervient à tout moment durant l'ouverture de l'automatisme pour bloquer
PH2 immédiatement le mouvement; l'automatisme n'achèvera l'ouverture que lorsque le contact sera rétabli.
En cas d'intervention durant la fermeture (paramètre Ph.2. = 0) l'automatisme s'arrête puis, quand le contact est rétabli,
commande la réouverture.
Photocellules (fermeture) contact NF entre PH1 et COM (attention: avec le commutateur DIP 3 sur ON, entrée de la PHO-
PH1 TOCELLULE 1 désactivée). La photocellule intervient à tout moment durant la fermeture de l'automatisme pour bloquer
immédiatement le mouvement et inverser le sens de marche.
Commande D'OUVERTURE contact NO entre OPEN et COM. Contact pour la fonction de COMMANDE À ACTION
OPEN
MAINTENUE. Le portail S'OUVRE tant que le contact est maintenu.
Commande DE FERMETURE contact NO entre CLOSE et COM. Contact pour la fonction de COMMANDE À ACTION
CLOSE
MAINTENUE. Le portail se FERME tant que le contact est maintenu.
Commande PARTIELLE contact NO entre PAR et COM. Commande d'ouverture partielle de l'ouvrant en fonction de la
PAR
sélection logicielle (non active en mode barrière/basculante)
Commande PAS À PAS contact NO entre SBS et COM. Commande Ouverture/Arrêt/Fermeture/Arrêt ou en fonction de
SBS
la sélection logicielle
COM Commun pour les entrées PH2-PH1-OPEN-CLOSE-PAR-SBS
SHIELD Antenne - conducteur extérieur -
ANT Antenne - signal -
PH2 PH2
TX RX
1 2
PH1 PH1
TX RX
1 2
