SERRE DE 3/4
DE TOUR

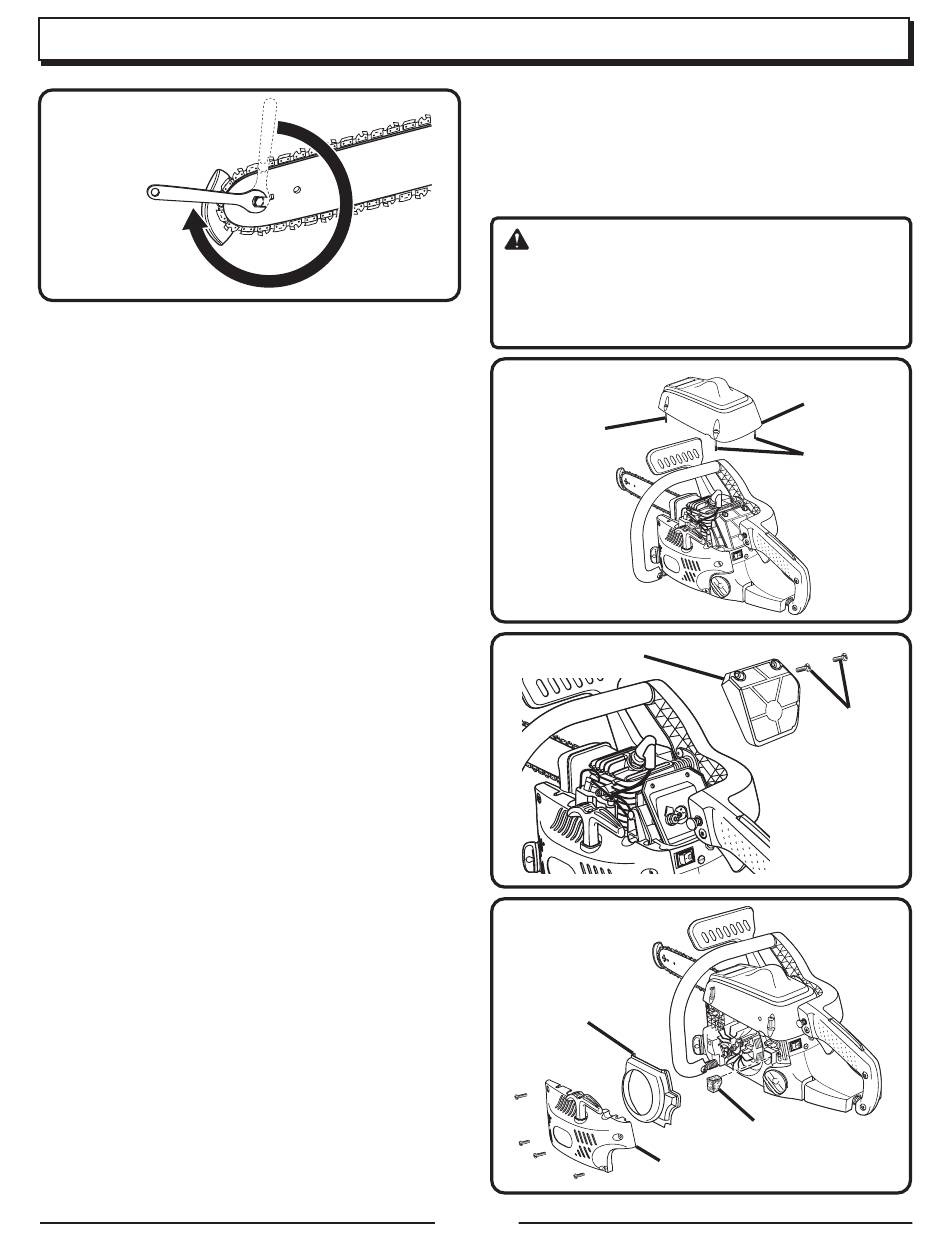

INSTALLATION DE LA GARDE ANTIREBOND
SAFE-T-TIP®
Voir la figure 70.
1. Installer la garde antirebond SAFE-T-TIP sur l'extrémité du
guide. Voir la figure 70.
2. Engager le rivet ou tenon de verrouillage dans le trou à
évidement du guide.
3. Serrer la vis à la main.
4. Ensuite, serrer de 3/4 de tour supplémentaire avec une clé.
NETTOYAGE DU FILTRE À AIR
Remarque : Toujours nettoyer le filtre à air avant d'effectuer des
réglages de mélange sur le carburateur.
1. Retirer les trois vis de fixation du couvercle du cylindre afin
de pouvoir accéder au filtre à air et au carburateur.
2. Engager le frein de chaîne.
3. Soulever l'avant du couvercle de cylindre au-delà du levier
de frein de chaîne,
4. Puis son arrière au-delà de la poignée.
5. Avant de retirer le filtre à air du carburateur, éliminer le plus
possible de saleté et de sciure du pourtour du carburateur et
de la chambre de combustion au moyen d'une brosse ou
d'un jet d'air comprimé.
Remarque : S'assurer que la tige du volet de départ est
tirée, afin d'empêcher la contamination du carburateur.
6. Retirer la vis de fixation du filtre à air.
7. Placer un tournevis plat entre les languettes et utiliser un
mouvement de torsion, comme le montre l'illustration.
8. Séparer le filtre à air de sa base.
Choisir l'une des options de nettoyage suivantes :
9. Pour nettoyer grossièrement le filtre, le tapoter sur une
surface plane et lisse, pour déloger de la plus grande parte
de la poussière et de la sciure.
10. Pour un nettoyage plus complet, laver le filtre dans de l'eau
savonneuse tiède, le rincer et le laisser sécher
complètement.
Remarque : Le filtre peut également être nettoyé au moyen
d'un jet d'air comprimé (dans ce cas, toujours porter une
protection oculaire).
11. Réinstaller le filtre à air, en veillant à ce que ses languettes
s'engagent dans les logements de la base avant de serrer
la vis de fixation.
ENTRETIEN
■ Le préfiltre doit être nettoyé tous les 25 réservoirs de
carburant ou plus fréquemment si nécessaire. Retirer le
couvercle du cylindre, le lanceur et l'enveloppe du ventilateur
pour accéder au préfiltre du compartiment moteur.
Remarque : Si un jet d'air comprimé est utilisé pour le
séchage, souffler les deux côtés du filtre.
ATTENTION :
Ne jamais faire tourner le moteur sans le filtre à air, car il
Fig. 70
pourrait être sérieusement endommagé.
S'assurer que l'élément de filtre est correctement placé
dans le couvercle avant de remonter l'ensemble.
FILTRE À AIR
ENVELOPPE DU
VENTILATEUR
Page 30
VIS
PRÉFILTRE
LANCEUR
COUVERCLE DU
CYLINDRE
VIS
Fig. 71
VIS DE
FIXATION DU
FILTRE À AIR
Fig. 72
Fig. 73
