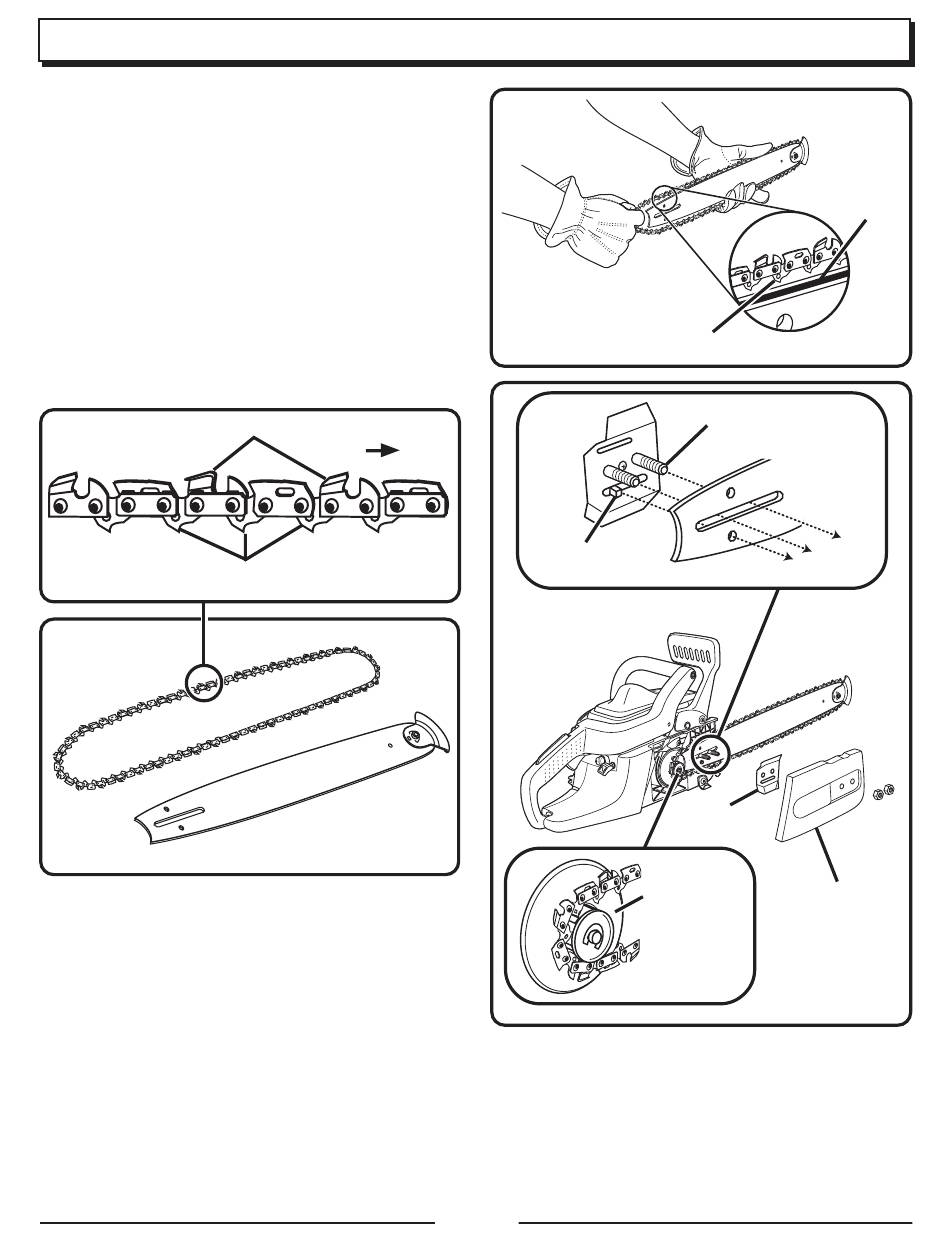

6. Former une boucle avec la chaîne et éliminer les
entortillements. Les dents doivent être orientées dans le sens
de rotation de la chaîne. Si elles sont orientées dans le sens
contraire, retourner la boucle. Voir la figure 45.
7. Engager les maillons d'entraînement de la chaîne dans la
rainure du guide, comme le monte la figure 46.
8. Positionner la chaîne de façon à obtenir une boucle à l'arrière
du guide.
9. Maintenir la chaîne en place sur le guide et engager la
boucle sur le pignon.
10. Ajuster le guide au ras de la surface de montage, de manière
à ce que ses goujons s'engagent dans la fente longue du
guide.
Remarque : Lors de l'engagement de la barre sur les
goujons veiller à ce que l'axe de réglage de tension de la
chaîne soit inséré dans son trou.
MAILLONS D'ENTRAÎNEMENT
ENTRETIEN
DENTS
ROTATION DE LA CHAÎNE
Fig. 44
Fig. 45
MAILLONS
D'ENTRAÎNEMENT
AXE DE RÉGLAGE
Page 23
GOUJONS DE GUIDE
PLAQUE
DU GUIDE
PIGNON
COUVERCLE DE
L'EMBRAYAGE
RAINURE
DU GUIDE
Fig. 46
Fig. 47
