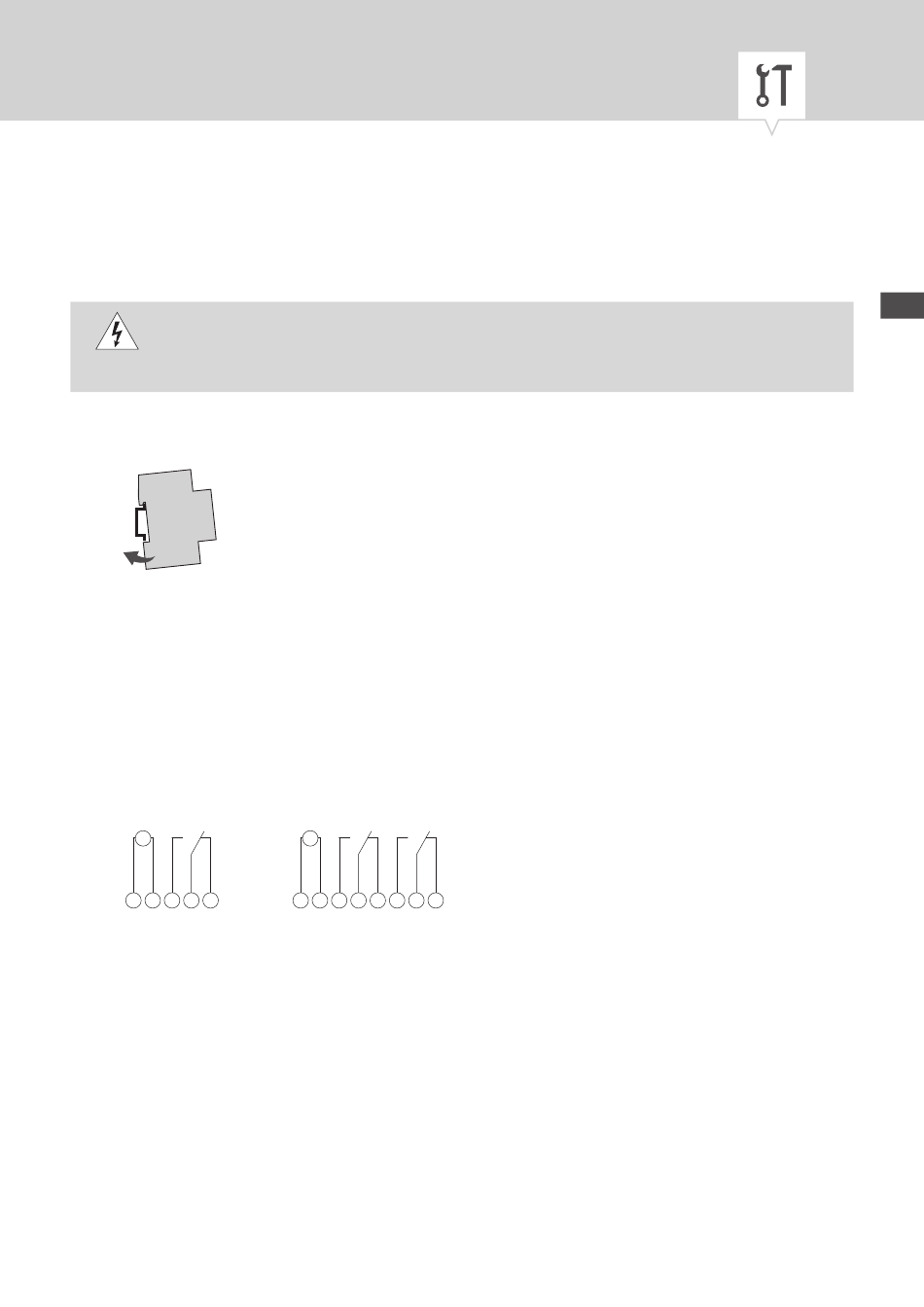

Montering og installasjon

Livsfare pga. elektrisk støt!
Feil montering og installasjon av apparatet kan føre til livsfarlige elektriske spenninger.
ADVARSEL
Montering og tilkobling må bare utføres av elektriker!
Z Z
Montering på DIN-skinne
Sett apparatet litt på skrå ovenfra og på DIN-skinnen.
1. Trykk enheten bakover til den går i lås.

Koblingsskjema

CH1 = kanal 1
CH2 = kanal 2
CH1
M
~
L N 1 2 3
1-kanals variant
Installer enheten i henhold til koblingsskjemaet (variantavhengig med én eller to kanaler).
CH1 CH2
M
~
L N 1 2 3 5 6 7
2-kanals variant
