15.5. Espace Z
La fonction Espace Z vise à faire monter l'embout assez haut pour éliminer tous les obstacles qui
peuvent se présenter sur son trajet d'un point à un autre. S'il n'y a pas d'obstacles entre les points du
programme, une faible valeur d'Espace Z, telle que 5 mm, peut être utilisée pour réduire la durée du
cycle du programme.
Pour enregistrer les valeurs d'Espace Z, appuyer sur la touche CONFIGURATION, puis choisir Espace Z.
La valeur d'Espace Z sera utilisée par tous les points qui suivent cette adresse mémoire jusqu'à ce qu'une
autre valeur d'Espace Z soit détectée. Il convient généralement d'enregistrer une instruction d'espace Z
au début d'un programme, dans l'une des premières adresses mémoire.
La valeur d'espace Z peut être spécifiée en tant que valeur relative ou absolue. Lorsqu'elle est spécifiée
en tant que valeur relative, il s'agit de la distance d'élévation par rapport à l'emplacement de point entré.
Lorsqu'elle est spécifiée en tant que valeur absolue, il s'agit de la distance à partir de la position zéro de
l'axe Z, vers laquelle l'embout monte, quelle que soit la valeur d'axe Z de l'emplacement de point entré.
Par exemple :

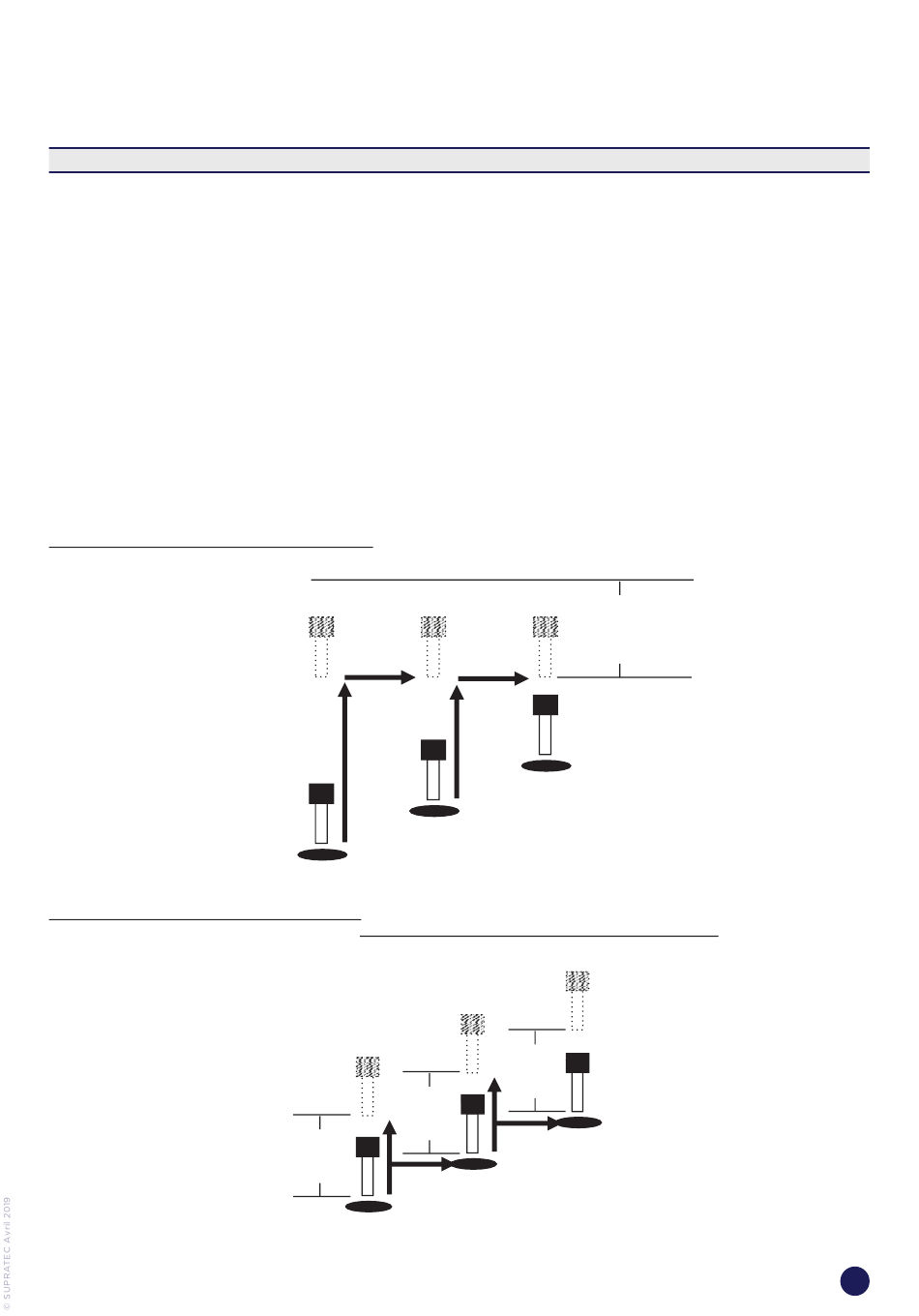

Espace Z = 10 mm VALEUR ABSOLUE :
Espace Z = 10 mm VALEUR RELATIVE:
