NOTICE:
AT23 series models use the
same front plate and
seal plate as other models;
however, they are rotated
90° counter-clockwise
when installed.
Réf. Designation de piéces
1
Vis du bouchon
2
Bouchon et cordon
3
Interrupteur à bascule
4
Soufflet d'interrupteur à bascule
5
Bague déflectrice
6
Moteur
7
Couvercle du moteur
8
Déflecteur
9
Plaque d'étanchéité
10
Joint d'arbre
11
Impulseur
12
Joint torique
13
Plaque avant
(Comprend les Réf. 13A, 13B, 19)
13A
Rondelle d'usure
*
13B
Bouchon fileté
14
Vis à tête
15
Couvercle de la cuve de la pompe
16
Joint du couvercle de la cuve de la pompe
17
Panier de la cuve de la pompe
18
Corps de la cuve
19
Bouchon de vidange et joint torique
20
Vis à tête
21
Rondelle-frein
22
Rondelle plate
23
Joint de sortie de la cuve
25
Rondelle plate
26
Vis à tête
•
Plaque signalétique
•
Décalcomanie - Disjoncteur requis
•
Décalcomanie - Extrémité humide isolée
•
Étiquette - Ne pas utiliser de pâte
pour raccords filetés
•
Étiquette - Attention
• Pièces non illustrées.
** Pas disponible séparément.
All manuals and user guides at all-guides.com
5
6
26
25
N° des
Qté.
Pièces
3
37337-0085
1
17190-0026-S
1
16920-0511
1
32800-0107
1
17290-0004
1
Tableau de droite
1
17190-0021
1
17351-0009
1
17301-0150
1
37400-0027S
1
Tableau de droite
1
U9-357
1
C101-272PS
1
2
WC78-40T
4
30787-0005
1
C3-139P1
1
U9-229
1
C108-33P
1
C153-53P
2
U178-920P
4
U30-64SS
4
U43-11SS
4
U43-41SS
1
C20-123
4
U43-117SS
4
U30-52SS
1
32155-4073
1
U27-558
1
U27-584
1
61002-0002
1
61002-0004

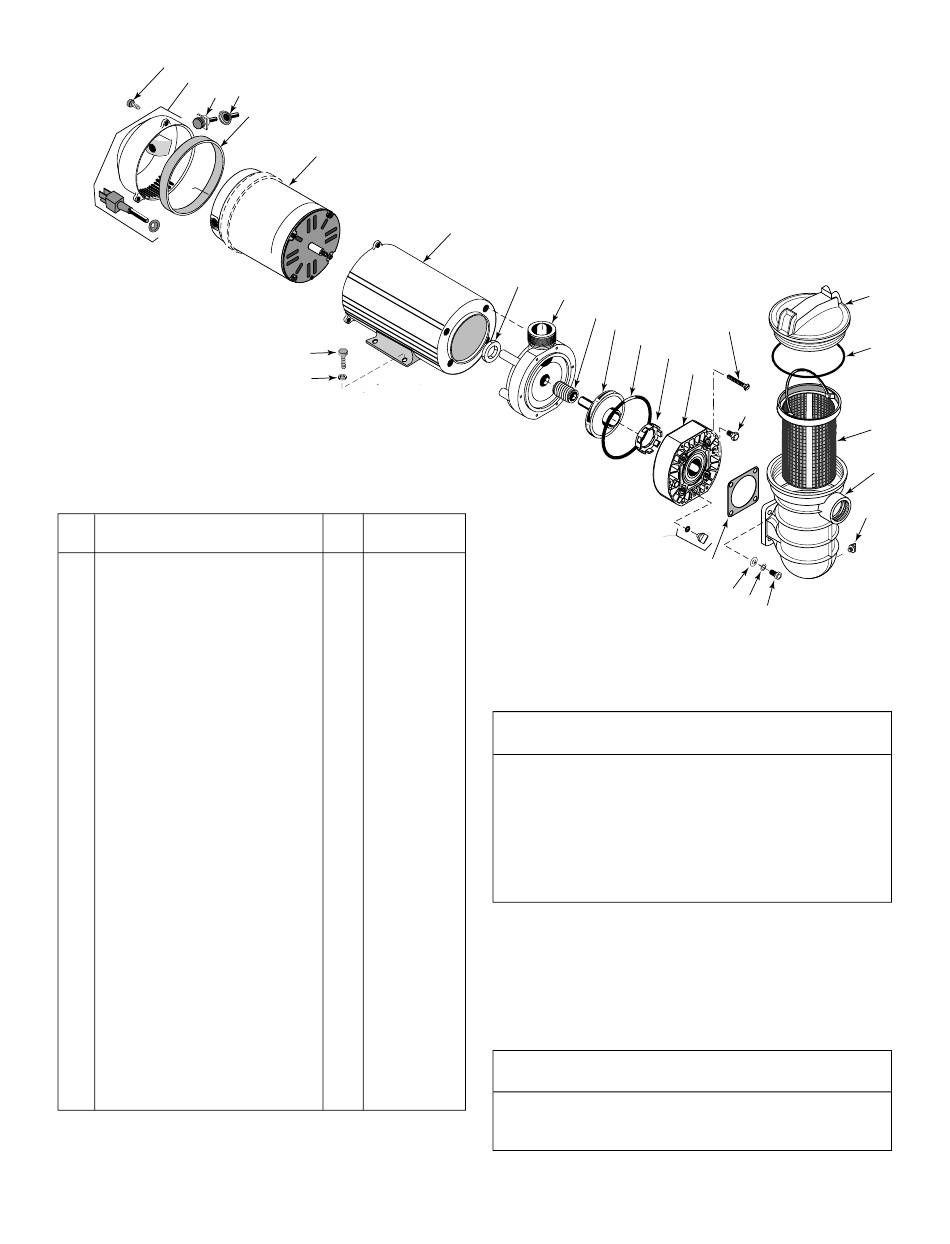

LISTE DES PIÈCES DE RECHANGE
7
9A
8
9
10
11
24
Les pièces sont les mêmes pour tous les modèles à l'exception
de ce qui suit :
Les réf. 6 : moteur; et 11 : impulseur sont énumérées
ci-dessous.
N° de
modèle
Ch
115 Volt
AT2407121
3/4
AT2407122
3/4
AT2408541
1SPL
AT2608610
1SPL
AT2410121
1
AT2410122
1
AT2411122
1-1⁄ 2 SPL
Commander l'ensemble 115 pour les cuves complètes de 5
pouces; l'ensemble comprend les références nos 17 à 25.
Pour remplacer l'ensemble pompe/panier au complet,
consulter le tableau ci-dessus.
Pour remplacer
la pompe d'origine :
AT2407177
AT2410122
AT2411122
16
POMPES POUR PISCINES
Modèles AT240,
AT241, AT260
14
12
13A
13
13B
19
23
22
782 0294
21
20
N° de moteur
N° d'impulseur
(Réf. 6)
(Réf. 11)
AS901DL
C105-228PWBS
AS901DL
C105-228PWBS
AS901SDL
C105-228PWBS
356497
17301-0113
AS901EL
C105-228PWS
AS901EL
C105-228PWS
AS901SFL
C105-228PWS
Commander une
pompe de rechange :
AT2407120
AT2410120
AT2411120
15
16
17
18
19
