Faire buter le tuyau contre la bague;
serrer le collier sur la tige lisse du
raccord (pas sur les cannelures).

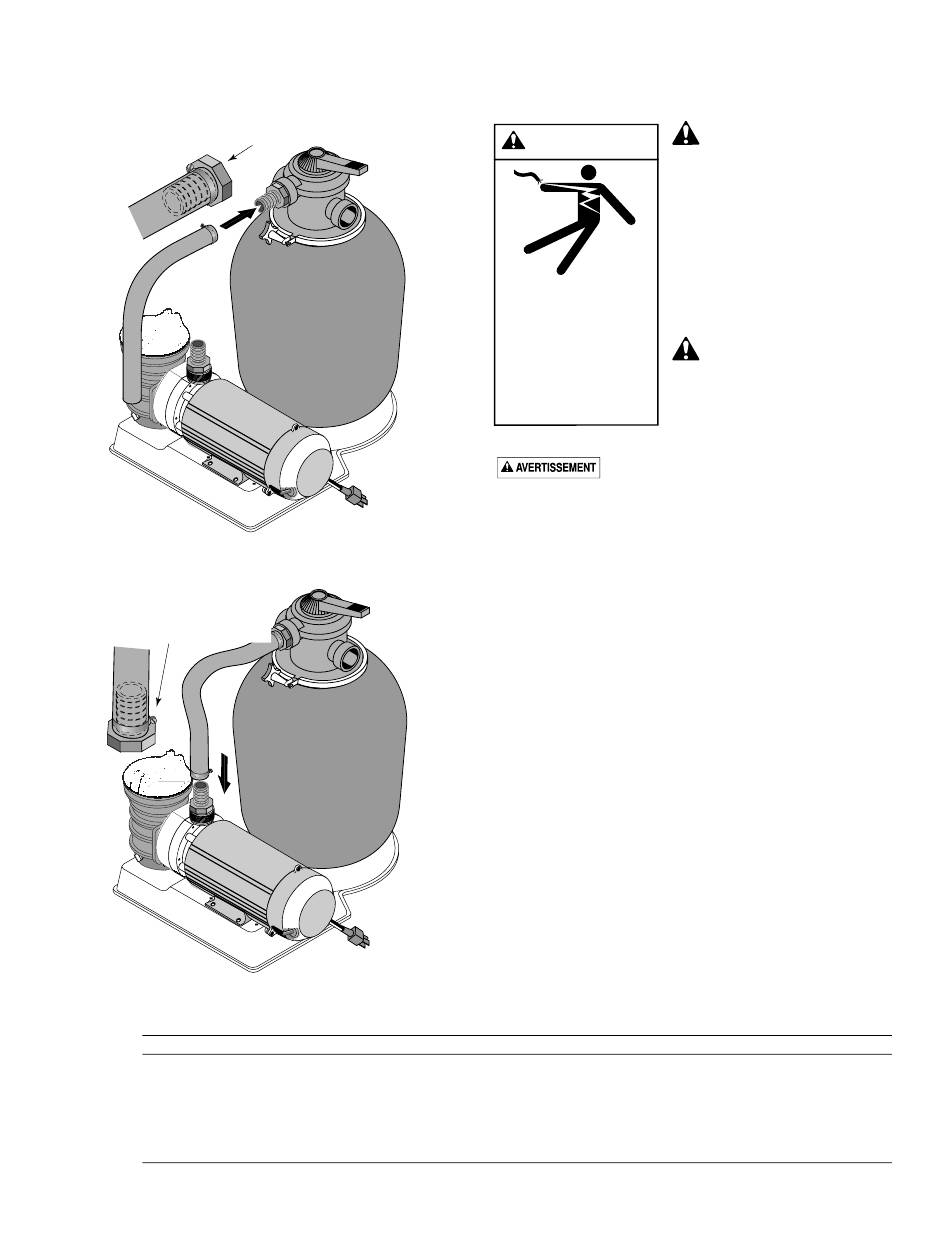

Figure 10
Butt hose against ring;
Faire buter le tuyau contre la bague;
tighten clamp on shank
serrer le collier sur la tige lisse du
(not ridges).
raccord (pas sur les cannelures).
Figure 11
Tableau III - Protection recommandée pour les moteurs fonctionnant sur le 115 volts, 60 Hz.
N° de pompes
AT2407121, AT2407122
AT2410121, AT2411121
AT2410122, AT2411122
AT2407111/AT2407131
AT2410111/AT2410131
AT2024SPL/AT2411131
AT2608610
AT241501/AT241503
NOTA : Les valeurs indiquées dans le tableau ci-dessous ne le sont que pour le moteur de la pompe. Ne brancher aucun autre accessoire sur ce circuit.
All manuals and user guides at all-guides.com
Butt hose against ring;
tighten clamp on shank
(not ridges).
3117 1197
3118 1197
Ampères à pleine charge
ÉLECTRICITÉ
AVERTISSEMENT
Tension dangereuse.
Risque de secousses
électriques, de brûlures,
voire de mort.
Couper l'arrivée de courant
parvenant au moteur
avant d'intervenir sur la
pompe ou sur le moteur.
tricien qualifié d'inspecter et de réparer le circuit électrique.
Risque de secousses électriques. Débrancher
le moteur avant d'intervenir sur la pompe ou sur le moteur.
Câblage :
Utiliser un disjoncteur de circuit en cas de fuite à la terre en tant que
disjoncteur principal; il détectera tout court-circuit à la terre et inter-
rompra le courant avant qu'il devienne dangereux pour les utilisateurs
de la piscine ou de la cuve à remous. Procéder au contrôle du dis-
joncteur de circuit en cas de fuite à la terre conformément aux instruc-
tions du fabricant de ce disjoncteur. En cas de panne de courant,
s'assurer que le disjoncteur de circuit en cas de fuite à la terre ne s'est
pas déclenché (ce qui empêcherait la circulation normale de l'eau); le
réenclencher au besoin.
Ne pas brancher d'autres appareils d'éclairage électrique ni d'ap-
pareils électroménagers sur le même circuit que la pompe.
Appareiller le calibre du fil et la puissance du disjoncteur conformé-
ment au tableau III ci-dessous.
• Le cordon d'alimentation, sa fiche ou la prise de courant ne doivent
jamais être modifiés. Si un circuit existant doit être utilisé et que la
prise ou que la fiche du cordon ne correspondent pas exactement,
s'adresser à un électricien qualifié.
• Ne jamais utiliser de cordon prolongateur avec ce système; il risque
de présenter un danger d'incendie ou des problèmes de chute de
tension. Des cordons prolongateurs humides risquent de présenter
des dangers de secousses électriques; ils peuvent également et
facilement être coupés ou s'effilocher et présenter un très grave dan-
ger lorsqu'on les pose en travers d'une cour ou d'une allée.
Tension :
La tension parvenant au moteur ne doit pas être inférieure ni
supérieure à plus ou moins 10 % de la tension nominale figurant
sur la plaque signalétique du moteur, sinon le moteur risque de
surchauffer et les surcharges thermiques risquent de causer des
déclenchements intempestifs; de plus, les éléments dureront
moins longtemps. Si la tension est inférieure à 90 % ou
supérieure à 110 % de la tension nominale lorsque le moteur
fonctionne à pleine charge, consulter la compagnie d'électricité.
Capacité du disjoncteur de la dérivation (en ampères)
9,4
11,9
11,9
9,0
12,0
12,0
9,2
16,0
8
Risque de secousses élec-
triques. Ne brancher la
pompe que sur un circuit alimenté
en courant alternatif de 115 volts
mis à la terre et protégé par un dis-
joncteur de circuit en cas de fuite à
la terre. Toute tension inadéquate
risque de causer un incendie ou de
sérieusement endommager le mo-
teur, ce qui annulera la garantie.
Protéger le cordon d'alimentation
contre les dommages physiques et
que pourrait causer l'eau.
Le déclenchement du dis-
joncteur de circuit en cas de
fuite à la terre indique un problème
électrique. Si ce disjoncteur se dé-
clenche et qu'il ne peut pas être
réenclenché, demander à un élec-
15
15
15
15
15
15
15
20
