4

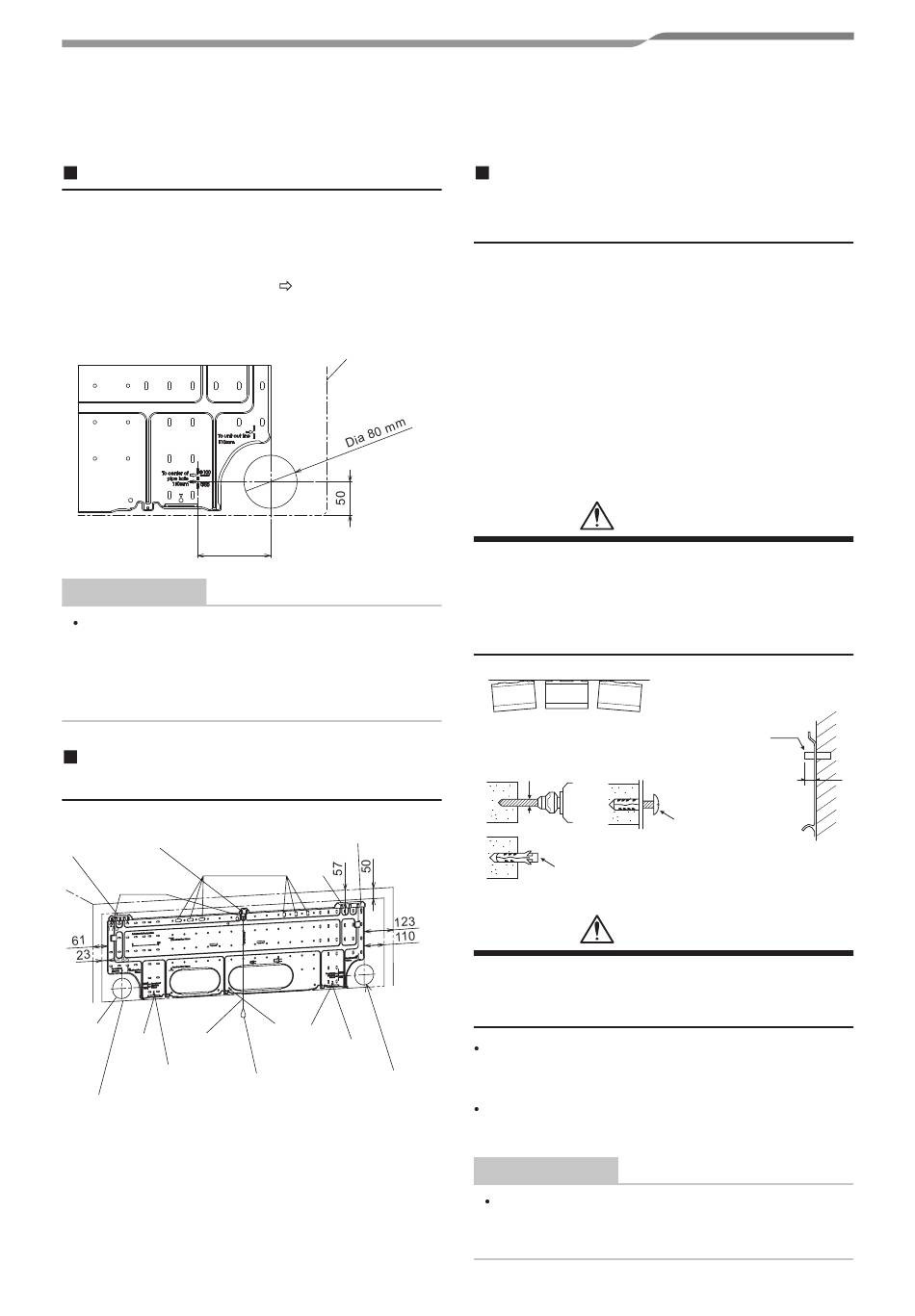

DECOUPE D'UN TROU ET MONTAGE DE LA PLAQUE
D'INSTALLATION
Découpe d'un trou
En cas d'installation des tuyaux de réfrigérant par
l'arrière :
1
Choisissez la position du trou des tuyaux
à 110 mm de la flèche ( ) sur la plaque
d'installation et percez un trou légèrement
incliné vers le bas, vers le côté extérieur.
REMARQUE
Lorsque vous percez un mur muni d'un
support métallique d'enduit, d'une latte en
fil de fer ou d'une plaque métallique, veillez
à utiliser un anneau de perçage vendu
séparément.
Montage de la plaque
d'installation
Plaque
Crochet
d'installation
Vis de
montage
Trou du
Fil
Crochet
tuyau
Vis de montage
Unité intérieure
7-FR
Présentation
de l'appareil
110 mm
Trous pour Vis de montage
les boulons
d'ancrage
Crochet
Vis de
Crochet
montage
Trou du tuyau
Poids
Lorsque la plaque d'installation
est montée directement sur le
mur
1. Installez la plaque d'installation au mur en
vissant les parties supérieure et inférieure
de façon à ce qu'elles soient accrochées à
l'unité intérieure.
2. Pour monter la plaque d'installation sur un
mur en béton avec des boulons d'ancrage,
utilisez les boulons d'ancrage tel que cela
est indiqué dans l'illustration ci-dessus.
3. Installez la plaque d'installation de manière
à ce qu'elle soit horizontale dans le mur.
En cas d'installation de la plaque d'installation
avec une vis de montage, ne touchez pas le
trou du boulon d'ancrage au risque de faire
tomber l'unité et entraîner des blessures ou
des dégâts.
OK
NON NON
5 mm dia. trou
Fixation à clip
(pièces locales)
Tout manquement à bien installer l'unité peut
occasionner des blessures ou des dégâts en
cas de chute de l'unité.
En cas de mur en plâtre, en brique, en ciment
ou autre, faites des trous de 5 mm de diamètre
dans le mur.
Insérez les fixations à clip destinées aux vis de
montage appropriées.
REMARQUE
Fixez les quatre coins et les parties
inférieures de la plaque d'installation avec
6 vis de montage.
– 7 –
Manuel d'installation
ATTENTION
Boulon d'ancrage
Projection
15 mm ou moins
Vis de montage
Ø4 mm × 25 S
ATTENTION
