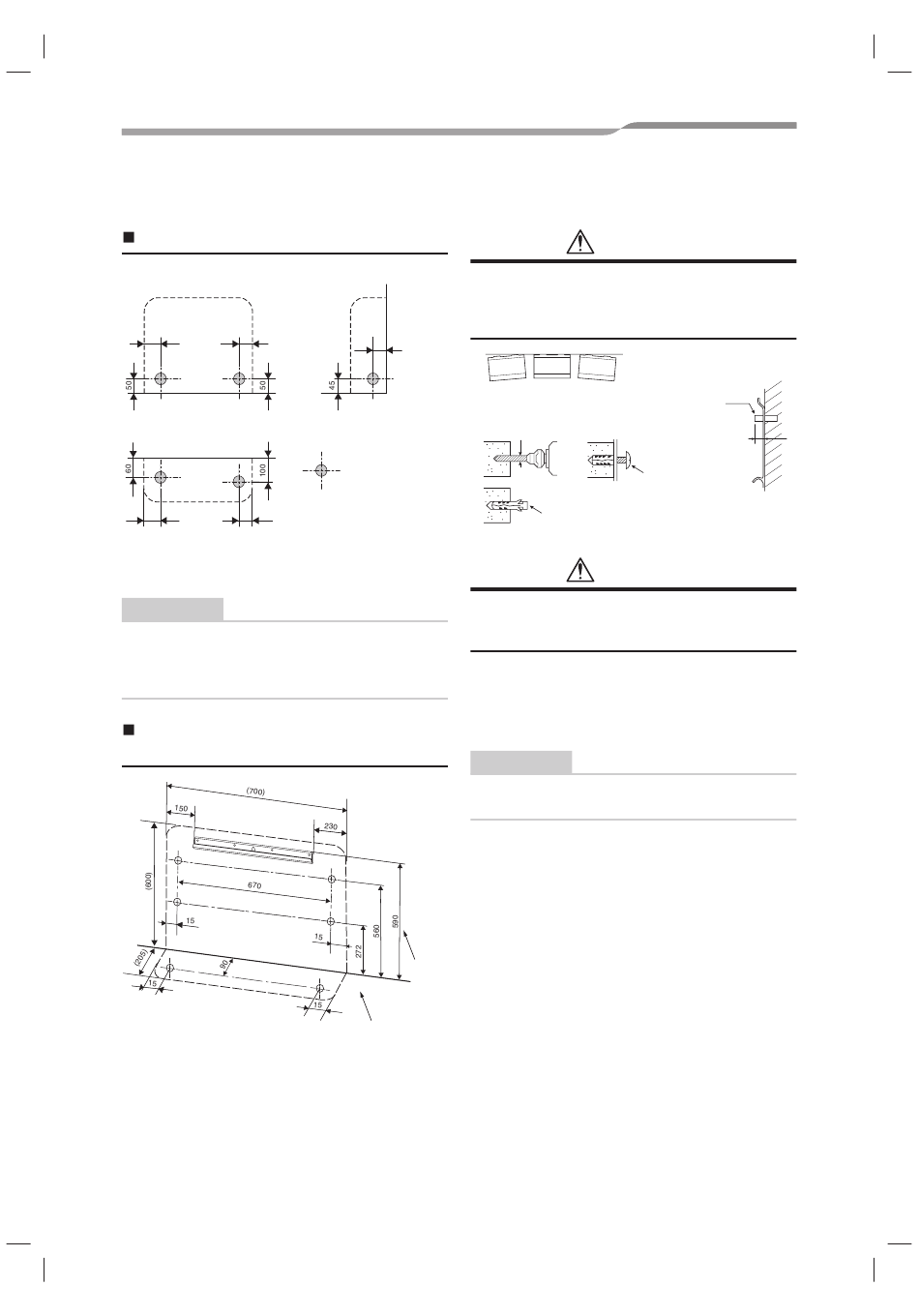

DECOUPE D'UN TROU ET MONTAGE DE LA PLAQUE
D'INSTALLATION
Ouverture du trou
(Tuyauterie arrière)
100
60
(Tuyauterie du bas)
100
70
1. Une fois que vous avez choisi la position du trou pour
la tuyauterie, percez-le (∅65 mm) légérement en
pente du côté extérieur.
REMARQUE
• Lorsque l'on doit percer un mur contenant une lame
de métal, un câble de métal ou une plaque de métal,
utiliser un anneau de bordure d'ouverture du tube
vendu séparément.
Monter et visser la plaque
d'installation
10-FR
En cas d'installation de la plaque d'installation
(Tuyauterie de côté)
avec une vis de montage, ne touchez pas le trou
du boulon d'ancrage au risque de faire tomber
l'unité et entraîner des blessures ou des dégâts.
45
NON
: Ouverture du tube
(∅80 mm)
Tout manquement à bien installer l'unité peut
occasionner des blessures ou des dégâts en cas de
chute de l'unité.
• En cas de mur fait de blocks, briques, béton ou
matériaux similaires, faire des trous un de ∅5 mm
dans le mur.
• Insérez les fi xations à clip destinées aux vis de
montage appropriées.
REMARQUE
(Unité : mm)
• Fixez les quatre coins et les parties inférieures de la
plaque d'installation avec 6 vis de montage.
Mur
Sol
–38–
ATTENTION
OK
NON
Boulon d'ancrage
Projection
Orifice, ∅5 mm
15 mm ou moins
Vis de montage
4 mm x 25
Fixation à clip
(pièces locales)
