CONDITIONS
Selon les conditions d'installation, l'application d'un
couple de serrage trop élevé risque d'abîmer l'écrou.
Serrez l'écrou en ne dépassant pas le couple de serrage
spécifi é.
Tuyauterie sur l'unité extérieure
• La forme de la soupape varie en fonction de l'unité
extérieure.
Pour savoir comment procéder, consultez le Manuel
d'installation fourni avec l'unité extérieure.
Test d'étanchéité/Purge d'air, etc.
Pour effectuer le test d'étanchéité, la purge d'air,
l'ajout de réfrigérant et le contrôle des fuites de gaz,
reportez-vous au Manuel d'installation fourni avec
l'unité extérieure.
CONDITIONS
Utilisez un détecteur de fuites fabriqué exclusivement
pour le réfrigérant HFC (R410A, R134a, etc.).
Ouvrez complètement la vanne de
l'unité extérieure
Isolant thermique
L'isolation thermique des tuyaux doit être réalisée
séparément pour le côté liquide et le côté gaz.
Comme les deux tuyaux du côté liquide et du côté gaz
sont à basse température pendant la climatisation,
l'isolation thermique doit être suffi sante pour éviter la
condensation.
• Un isolant thermique d'une résistance de 120°C ou
plus doit être utilisé pour le tuyau du côté gaz.
• La section de raccordement des tuyaux de l'unité
intérieure doit être isolée thermiquement de façon
adéquate et compacte avec l'isolant thermique fourni.
25
25
14-FR

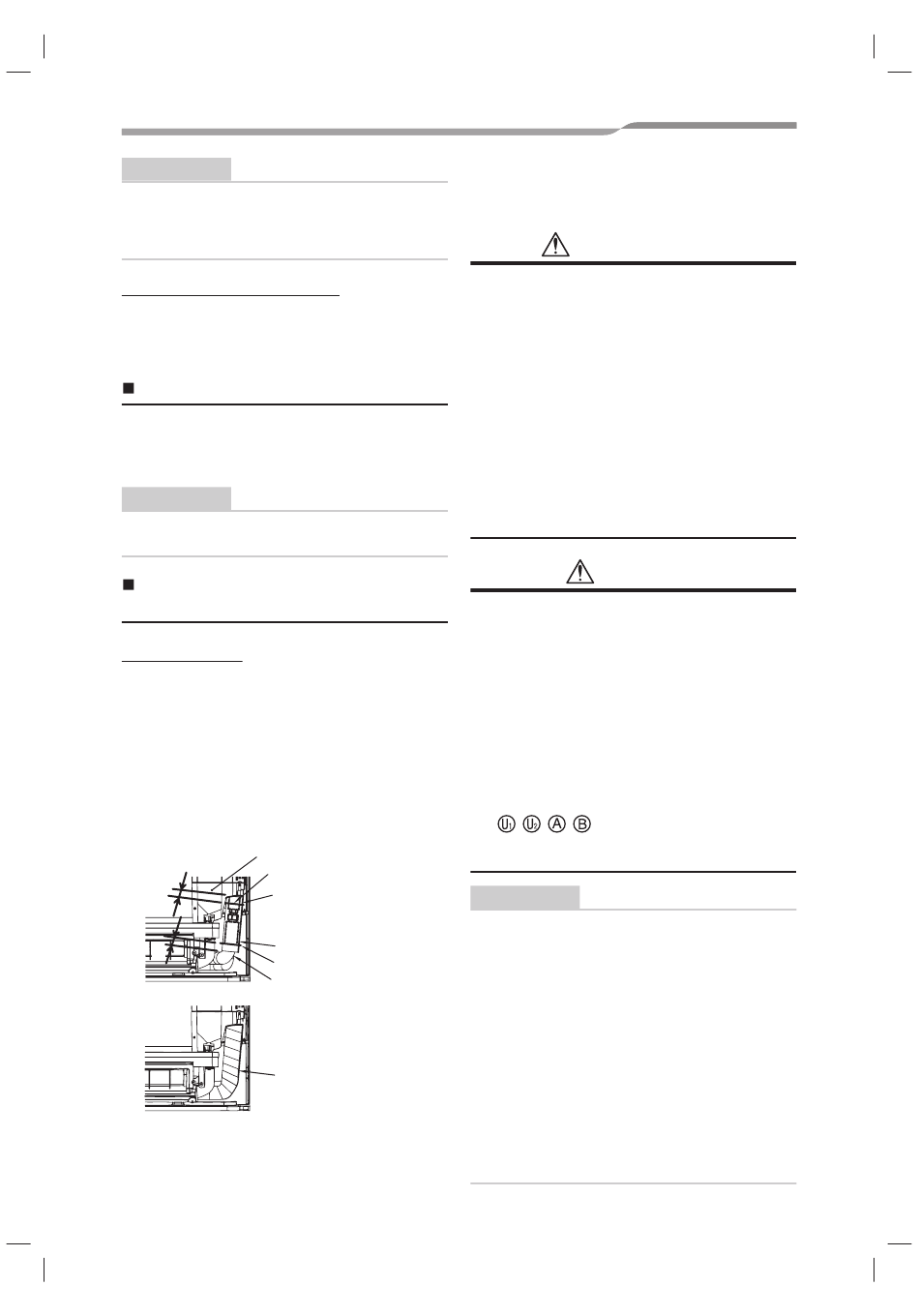

Unité intérieure
Bande de cerclage (jointe)
Emballez le tuyau avec l'isolateur
de chaleur joint sans laisser
d'espace avec l'unité intérieure.
Isolant thermique (fourni)
Bande de cerclage (jointe)
Isolateur de chaleur du
tuyau du côté local
Fixez avec de la bande vinyle
8
INSTALLATION
ELECTRIQUE
AVERTISSEMENT
1. Utilisez les câbles spécifi és et assurez-vous de
raccorder les fi ls et de bien les fi xer de sorte que la
pression extérieure exercée sur les câbles n'affecte
pas la section de raccordement des bornes.
Tout raccordement ou fi xation incomplète peut
provoquer un incendie, etc.
2. Assurez-vous de raccorder le fi l de terre. (Mise à
la terre)
Toute mise à la terre incomplète provoque une
électrocution.
Ne raccordez pas le fi l de terre au tuyau de gaz, aux
canalisations d'eau, au paratonnerre ou au fi l de
terre d'un téléphone.
3. L'appareil devra être installé conformément à la
réglementation nationale en matière de câblage.
Un manque de puissance du circuit d'alimentation
ou une installation incomplète peut provoquer une
électrocution ou un incendie.
ATTENTION
• Tout raccordement incorrect/incomplet risque de
provoquer un incendie ou de la fumée.
• Assurez-vous d'installer un disjoncteur de fuite à la
terre qui ne se déclenche pas en cas d'ondes de choc.
La non-installation d'un disjoncteur de fuite à la terre
peut se solder par une électrocution.
• Assurez-vous d'utiliser les serre-fi ls fournis avec le
produit.
• N'endommagez ou n'érafl ez pas le noyau conducteur
et l'isolateur intérieur des câbles d'alimentation et de
raccordement lorsque vous les dénudez.
• Utilisez des cordons d'alimentation et des câbles de
raccordement ayant l'épaisseur et le type spécifi és
ainsi que les dispositifs de protection requis.
• Ne raccordez jamais du 220–240V aux borniers
(
,
,
,
, etc.) destinés aux câbles de
commande.
(Autrement, le système tombera en panne.)
CONDITIONS
• En ce qui concerne les câbles d'alimentation,
respectez scrupuleusement la réglementation locale
de chaque pays.
• Pour les câbles d'alimentation des unités extérieures,
suivez le Manuel d'installation de chaque unité
extérieure.
• Raccordez les câbles électriques de sorte qu'ils
n'entrent pas en contact avec la partie à haute
température des tuyaux.
Le revêtement pourrait fondre et provoquer un accident.
• Après avoir raccordé les câbles sur les borniers,
pratiquez une ouverture et fi xez les câbles avec le
serre-fi ls.
• Faites courir les tuyaux de réfrigérant et les câbles
de commande dans la même ligne.
• Ne mettez pas l'unité intérieure sous tension sans
avoir terminé de remplir les tuyaux de réfrigérant
sous vide.
–42–
