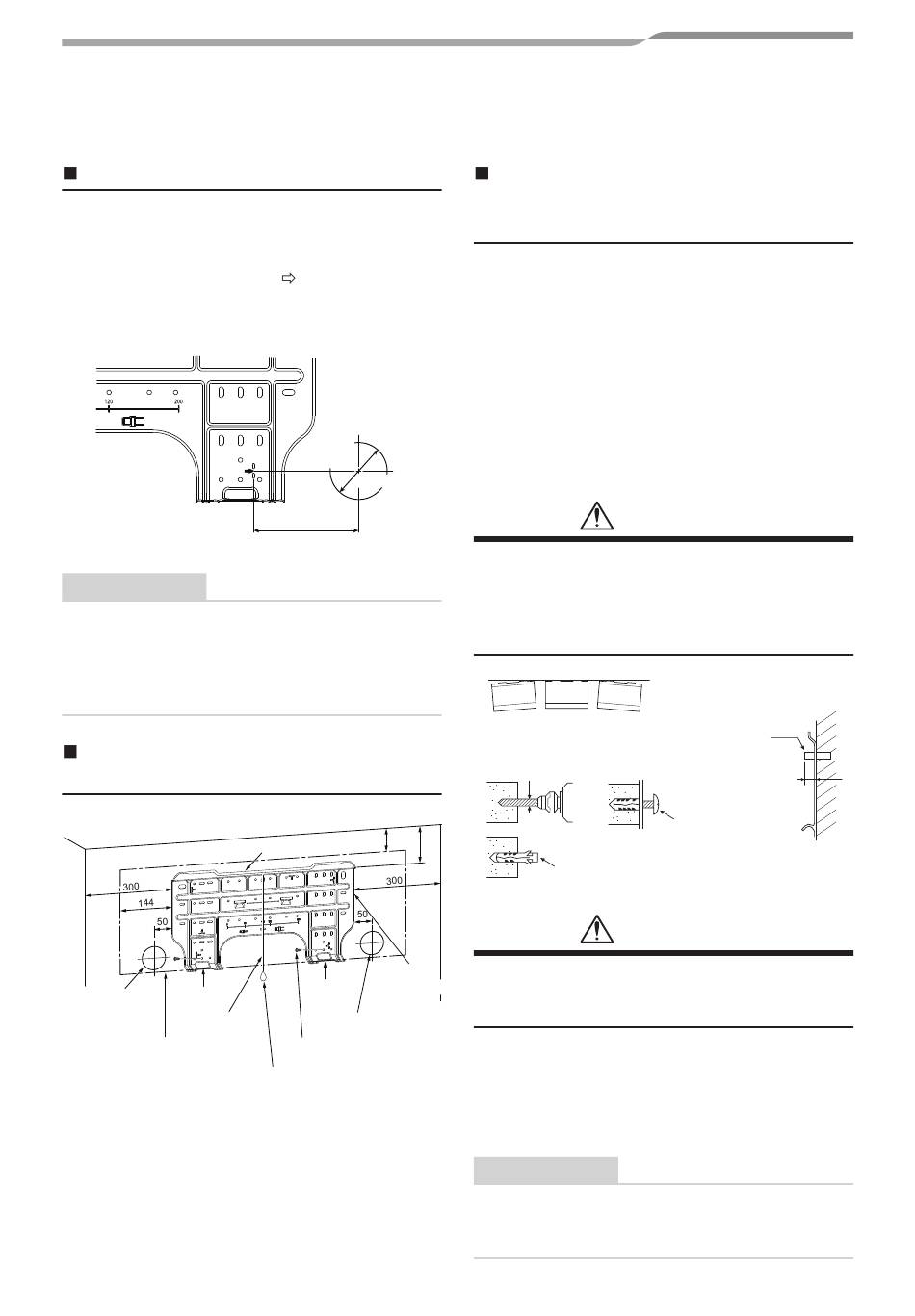

DECOUPE D'UN TROU ET MONTAGE DE LA PLAQUE
D'INSTALLATION
Découpe d'un trou
En cas d'installation des tuyaux de réfrigérant par
l'arrière :
1. Choisissez la position du trou des tuyaux
à 120 mm de la flèche ( ) sur la plaque
d'installation et percez un trou légèrement
incliné vers le bas, vers le côté extérieur.
Le centre du trou du
tuyau se situe au dessus
de la flèche
REMARQUE
• Lorsque vous percez un mur muni d'un
support métallique d'enduit, d'une latte en
fil de fer ou d'une plaque métallique, veillez
à utiliser un anneau de perçage vendu
séparément.
Montage de la plaque
d'installation
Crochet
Trou du tuyau
Fil
Unité intérieure
Trou du
tuyau
Ø65 mm
120 mm
65
Crochet 103
Plaque
Crochet
d'installation
Trou du tuyau
Vis de montage
Poids
Lorsque la plaque d'installation
est montée directement sur le
mur
1. Installez la plaque d'installation au mur en
vissant les parties supérieure et inférieure
de façon à ce qu'elles soient accrochées à
l'unité intérieure.
2. Pour monter la plaque d'installation sur un
mur en béton avec des boulons d'ancrage,
utilisez les boulons d'ancrage tel que cela
est indiqué dans l'illustration ci-dessus.
3. Installez la plaque d'installation de manière
à ce qu'elle soit horizontale dans le mur.
En cas d'installation de la plaque d'installation
avec une vis de montage, ne touchez pas le
trou du boulon d'ancrage au risque de faire
tomber l'unité et entraîner des blessures ou
des dégâts.
OK
NON NON
5 mm dia. trou
Fixation à clip
(pièces locales)
Tout manquement à bien installer l'unité peut
occasionner des blessures ou des dégâts en
cas de chute de l'unité.
• En cas de mur en plâtre, en brique, en ciment
ou autre, faites des trous de 5 mm de diamètre
dans le mur.
• Insérez les fixations à clip destinées aux vis de
montage appropriées.
REMARQUE
• Fixez les quatre coins et les parties
inférieures de la plaque d'installation avec
6 vis de montage.
‒ 16 ‒
Manuel d'installation
ATTENTION
Boulon d'ancrage
Projection
15 mm ou moins
Vis de montage
4 × 25R
ATTENTION
16-FR
