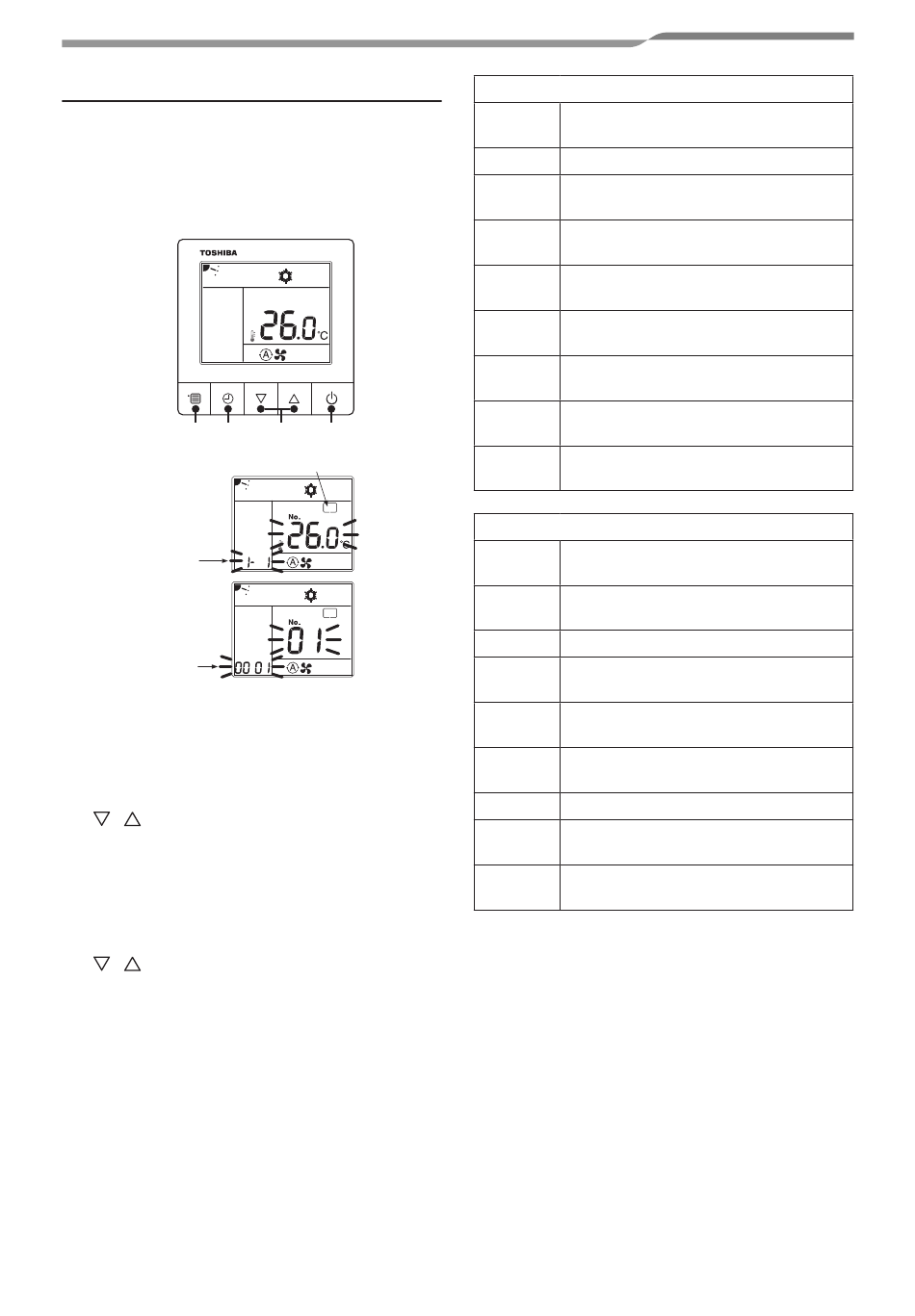

Fonction de surveillance

■
Cette fonction peut être utilisée pour appeler
le mode de surveillance de service à partir du
contrôleur à distance pendant un essai pour
obtenir la température des capteurs du contrôleur
à distance, de l'unité intérieure et de l'unité
extérieure.
1
1, 2
Numéro de l'unité
intérieure
4
Données
1
Appuyez sur le bouton menu et maintenez-
le enfoncé pendant 10 secondes ou plus.
«Fonction de surveillance» s'affiche sur un
écran.
2
Chaque fois que vous appuyez sur les boutons
[ ] [ ], les numéros des unités intérieures
en commande de groupe s'affichent
successivement.
3
Appuyez sur le bouton OFF de la minuterie
pour confirmer l'unité intérieure sélectionnée.
4
Chaque fois que vous appuyez sur les boutons
[ ] [ ], le numéro de code de l'élément est
changé successivement.
5
Après avoir terminé la vérification, appuyez
sur le bouton «ON/OFF» , retournez au mode
mormal.
33-FR
3 2, 4 5
«Affichage» Fonction de surveillance
Données de l'unité intérieure
Numéro
de Code
01 Température ambiante (télécommande)
Température de l'air d'admission de
02
Température de l'échangeur de chaleur
03
(serpentin) de l'unité intérieure (TCJ)
Température de l'échangeur de chaleur
04
de l'unité intérieure (serpentin) (TC)
Vitesse du ventilateur de l'unité intérieure
07
Protocole de communication
B9
(0000 : TCC-Link, 0001: TU2C-Link)
Heures de fonctionnement cumulées du
F3
ventilateur de l'unité intérieure (×1 h)
Température de l'air de décharge de
F8
Données de l'unité extérieure *2
Numéro
de Code
Température de l'échangeur de chaleur
60
(serpentin) de l'unité extérieure (TE)
61 Température de l'air extérieur (TO)
Température de décharge du
62
63
Température du dissipateur thermique
65
6A Courant de fonctionnement (×1/10)
Température de l'échangeur thermique
6D
Heures de fonctionnement cumulées du
F1
*1 : Les valeurs de température ci-dessus sont estimées
à partir de la température de l'échangeur de chaleur.
Elle peut différer de la température réelle de
décharge.
*2 : Pour les données relatives à l'unité extérieure,
reportez-vous au manuel d'installation et au manuel
d'entretien de l'unité extérieure.
– 33 –
Manuel d'installation
Nom des données
l'unité intérieure (TA)
(×1 rpm)
l'unité intérieure *1
Nom des données
compresseur (TD)
Température d'aspiration du
compresseur (TS)
(THS)
extérieur (serpentin) (TL)
compresseur (×100 h)
