Fonction de surveillance
du commutateur de
télécommande

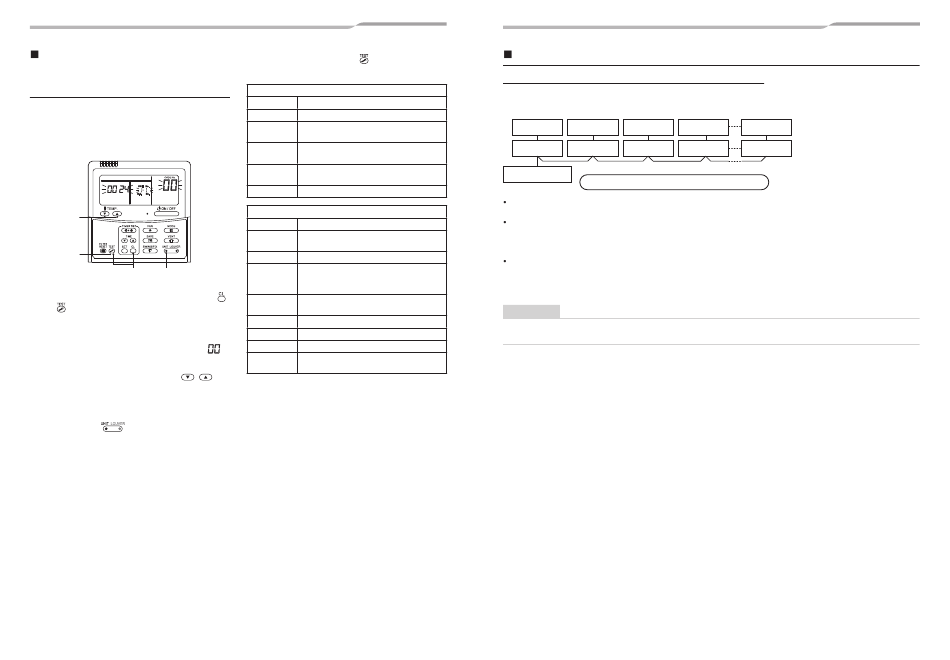

Cette fonction permet d'accéder au mode Moniteur de
service à partir de la télécommande même pendant
un essai de fonctionnement, dans le but d'obtenir les
températures des capteurs de la télécommande, de
l'unité intérieure et de l'unité extérieure.
2
4
1
3
1
Appuyez simultanément sur les touches
et
pendant au moins 4 secondes pour
accéder au mode Moniteur de service.
L'indicateur du moniteur de service
s'allume et le numéro de l'unité intérieure
maître s'affiche en premier. CODE No.
s'affiche également.
2
Appuyez sur les touches TEMP.
pour sélectionner le numéro du capteur ,
etc. (CODE No.) à surveiller. (Consultez le
tableau suivant.)
3
Appuyer sur
(côté gauche de la
touche) permet de sélectionner une unité
intérieure à surveiller. Les températures du
capteur des unités intérieures et de
leur unité extérieure dans le groupe de
commande sont affichées.
41-FR
4
Appuyez sur la touche
pour revenir à
l'affichage normal.
Données de l'unité intérieure
CODE No.
Nom des données
01
Température ambiante (télécommande)
Température d'air aspiré de l'unité
02
intérieure (TA)
Température de l'échangeur de chaleur
03
(bobine) de l'unité intérieure (TCJ)
Température de l'échangeur de chaleur
04
(bobine) de l'unité intérieure (TC)
F3
Durée de minuterie de filtre
Données relatives à l'unité extérieure
CODE No.
Nom des données
Température de l'échangeur de chaleur
60
(bobine) de l'unité extérieure (TE)
61
Température extérieure de l'air (TO)
Température de décharge du
62
compresseur
(TD)
Température d'aspiration du compresseur
63
(TS)
64
—
65
Température de la source de froid (THS)
6A
Courant de fonctionnement (x1/10)
Nombre total d'heures de fonctionnement
F1
du compresseur (x100 h)
– 21 –
Commande de groupe
Commande de groupe pour système d'unités multiples
Une télécommande peut gérer jusqu'à 8 unités intérieures montées en groupe.
q Commande de groupe dans un seul système
Unité
Unité
Unité
extérieure
extérieure
extérieure
Unité
Unité
Unité
intérieure
intérieure
intérieure
Télécommande
Achever la configuration de l'adresse en mettant
Pour la méthode et les travaux de câblage d'une ligne individuelle (même réfrigérant), reportez-vous à la section
« Connexion électrique ».
Le câblage entre les lignes s'effectue en procédant de la façon suivante.
Branchez la borne (A/B) de l'unité intérieure branchée sur une télécommande sur les bornes (A/B) des
unités intérieures des autres unités intérieures en câblant le conducteur de connexion entre les unités de la
télécommande.
Lorsque vous avez mis l'appareil sous tension, l'adressage automatique démarre et l'afficheur clignote pendant
environ 3 minutes pour indiquer que l'adresse est en cours de configuration. Pendant l'adressage automatique,
la télécommande ne peut pas fonctionner.
Il faut environ 5 minutes pour achever l'adressage automatique.
REMARQUE
Il est parfois nécessaire de modifi er l'adresse manuellement après la confi guration de l'adresse automatique
en fonction de la confi guration du système de la commande de groupe.
Unité
Unité
extérieure
extérieure
Unité
Unité
intérieure
intérieure
(8 unités maximum)
sous tension
42-FR
