Conception de conduite
Conception de conduite
1
Pour éviter les court-circuits, concevez la
conduite de telle sorte que les orifi ces
d'admission et de sortie de l'air soient
éloignés l'un de l'autre.
2
L'unité intérieure ne dispose pas de fi ltre à
air intégré.
Installez toujours le fi ltre à air (à acheter) à un
endroit qui facilite la maintenance (derrière
la grille d'aspiration, par exemple). (Si aucun
fi ltre à air n'est installé, la poussière va
s'accumuler au niveau de l'échangeur de
chaleur, ce qui risque d'entraîner une panne
ou une fuite du climatiseur.)
<Vue générale du raccordement de la
conduite>
REMARQUE
Hormis l'unité du climatiseur, toutes les pièces sont
à acheter.
Raccordement
Raccordement
de gaine flexible
de gaine flexible
(Climatiseur)
Admission
Ouverture de
d'air
prise d'air
Trappe
Filtre à air
Silencieux
d'inspection
27-FR
Disposition

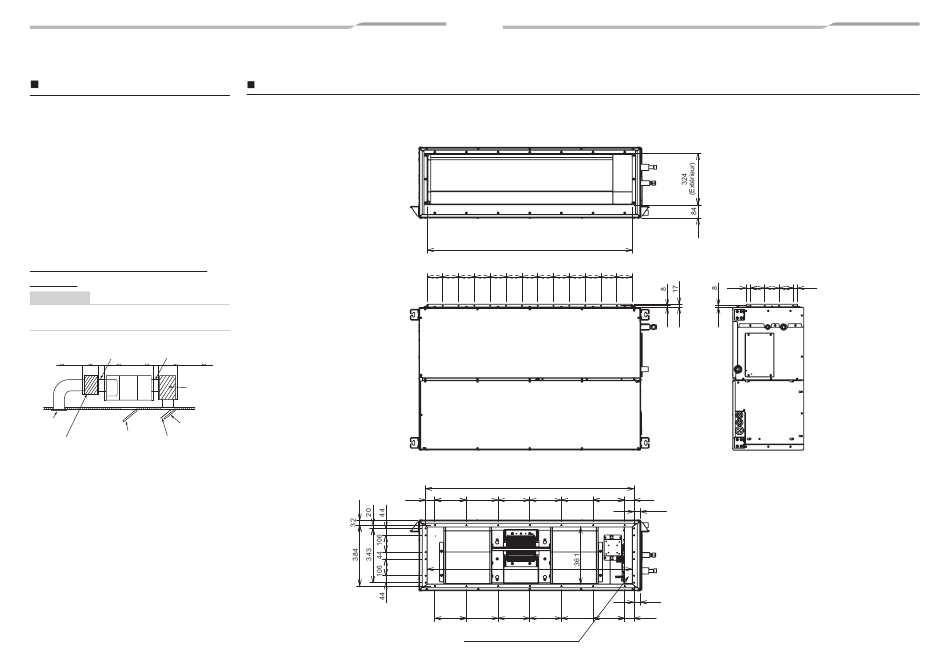

Compte tenu des dimensions suivantes, fabriquez les gaines sur site.
Silencieux
<Sortie d'air>
1296
(Extérieur)
98
1
0
0
1
0
0
1
0
0
1
0
0
1
0
0
1
0
0
1
0
0
1
0
0
1
0
0
1
0
<Admission d'air>
1316
200
200
200
200
200
58
1297
200
200
200
200
200
Coffret de commande électrique
– 14 –
0
1
0
0
98
90 90 90
27
200
58
41
41
200
58
(Unité: mm)
(Épaisseur de la plaque : 0,8 mm)
27
EN
EN
EN
EN
