4
Installation
PRÉCAUTION
Observez scrupuleusement les règles suivantes pour éviter d'endommager les unités intérieures et de vous
blesser.
Ne posez aucun objet lourd sur l'unité intérieure et ne laissez personne monter dessus. (Les unités sont
emballées à plat.)
Si possible, transportez l'unité intérieure telle qu'elle est emballée. Quand l'unité intérieure doit être extraite
de son emballage, protégez-la au moyen de chiffons ou autre pendant toutes les opérations de transport et de
manipulation.
Pour déplacer l'unité intérieure, tenez seulement les crochets (4 points).
N'exercez aucune pression sur les autres pièces (tuyau de réfrigérant, bac d'évacuation, pièces expansées ou
pièces en résine).
Portez l'emballage à quatre personnes ou plus et ne l'empaquetez pas avec du ruban adhésif sur des points
autres que ceux qui sont spécifiés.
Avant d'appliquer le matériau d'isolement aux vibrations sur les boulons de fixation, vérifiez que cela
n'augmente pas le niveau de vibration de l'unité.

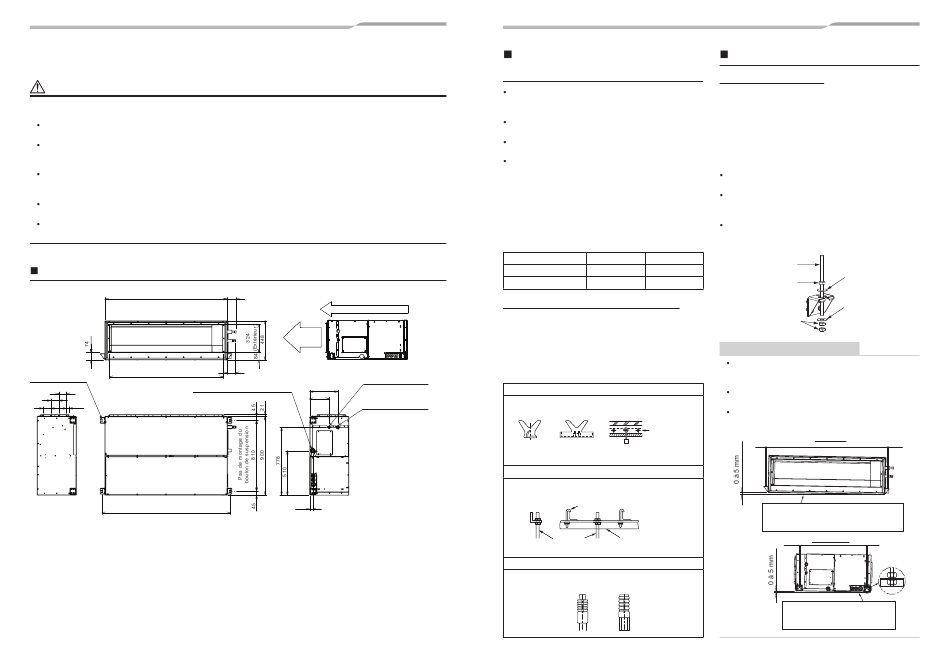

Dimensions extérieures
Dimension extérieure de l'unité 1400
Orifice du boulon de
suspension
1296 (Extérieur)
(4-Ø12×30)
90
90
90
27
Pas de montage du boulon de suspension
1465
19-FR
101
Direction du flux d'air
Évacuation
d'air
Orifice de raccordement
95
du tuyau de réfrigérant
(Côté liquide)
Orifice de raccordement de la conduite
de vidange
321
Orifice de raccordement
(Drainage gravitationnel)
221
du tuyau de réfrigérant
(Côté gaz)
34
Installation du boulon de
suspension
Tenez compte de la tuyauterie/câblage une fois que
l'unité est suspendue pour déterminer l'emplacement
d'installation et l'orientation de l'unité intérieure.
Une fois l'emplacement de l'installation de l'unité
intérieur choisi, installez les boulons de suspension.
Pour les dimensions des pas des boulons de
suspension, reportez-vous à la vue de l'extérieure.
Lorsqu'un faux-plafond est préexistant, posez
le tuyau d'évacuation, le tuyau du réfrigérant,
les câbles de commande et les câble de la
télécommande aux points de raccordement
respectifs avant de suspendre l'unité intérieure.
Achetez les rondelles des boulons de suspension ainsi
que les écrous pour l'installation de l'unité intérieure
(ces derniers ne sont pas fournis).
Boulon de suspension
(Unité: mm)
Ecrou
Rondelle
Installation du boulon de suspension
Utilisez des boulons de suspension M10 (4 pièces,
vendues séparément).
En tenant compte de la structure existante, déterminez
le pas de vis des tiges filetées et vérifiez la distance
séparant ces tiges grâce aux dimensions données
cidessus dans le schéma coté de la vue externe de
l'unité.
Nouveau bloc de béton
Installez les boulons avec des brides d'insertion ou des
boulons d'ancrage.
(Support à
(Support à
lame)
coulisse)
Structure de cadre en acier
Utilisez les angles existants ou installez de nouveaux
angles de support.
Boulon de
suspension
Bloc en béton existant
Utilisez des chevilles, des fiches ou des boulons
– 10 –
Installation de l'unité intérieure
Traitement du plafond
Le plafond varie en fonction de la structure du bâtiment.
Pour plus de détails, contactez le constructeur du
bâtiment ou votre décorateur d'intérieur.
Une fois les dalles du plafond retirées, il est important
de renforcer l'ossature du plafond (support) et de
maintenir une parfaite horizontalité du plafond installé
pour prévenir toute vibration éventuelle provenant des
dalles du plafond.
Fixez les écrous et les rondelles plates M10 sur le
boulon de suspension.
Placez les rondelles en haut et en bas du support
de suspension de l'unité intérieure pour suspendre
l'unité intérieure.
Au moyen d'un indicateur de niveau, vérifiez que les
quatre côtés sont horizontaux. (Degré d'horizontalité
: Maximum 5 mm)
M10 ou W3/8
4 pièces
Boulon de suspension
M10 ou W3/8
12 pièces
(W3/8 ou M10)
M10
8 pièces
(W3/8 ou M10)
CARACTÉRISTIQUES REQUISES
Suspendez l'unité en position horizontale.
Lorsque l'unité est suspendue inclinée, cela
pourrait entraîner un débordement du drainage.
Installez l'unité en ne dépassant pas les
dimensions de la figure ci-dessous.
Utilisez un indicateur de niveau pour vérifier que
l'unité est à l'horizontale.
Caoutchouc
Boulon d'ancrage
(Boulon d'ancrage de
suspension des tuyaux)
Boulon de suspension
Angle de support
perforés.
Rondelle plate M10
Ecrou
(W3/8 ou M10)
Rondelle plate M10
Ecrou
Vue avant
Placez le côté de l'orifice de raccordement
EN
du tuyau d'évacuation à moins de 5 mm
plus bas que le côté opposé.
Vue latérale
EN
EN
Réglez les côtés d'admission et
d'évacuation d'air afin qu'ils soient
EN
à 5 mm l'un de l'autre.
20-FR
