7

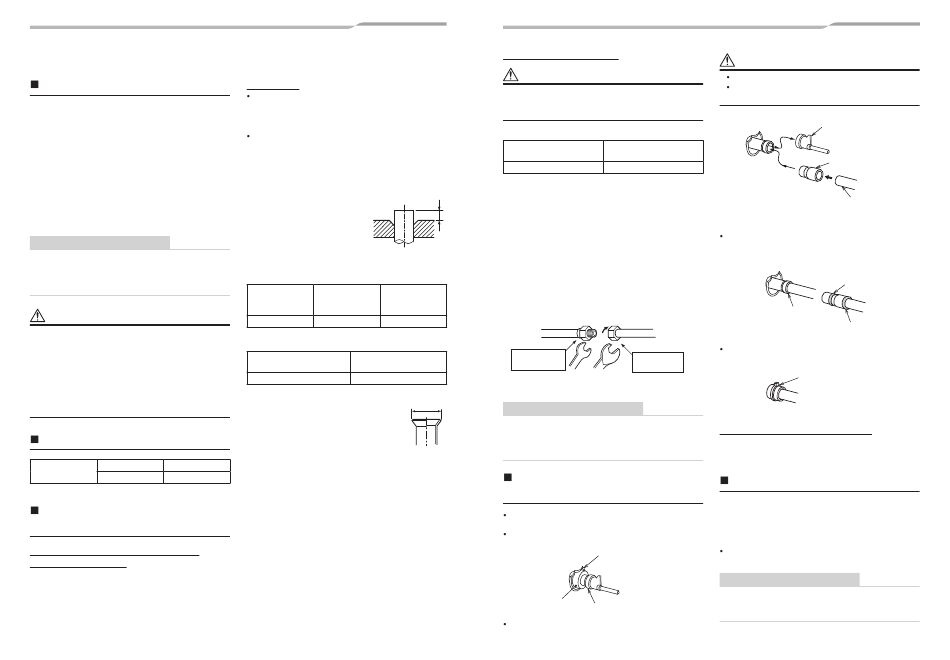

Tuyaux de fluide frigorigène
Tuyaux de fl uide frigorigène
1. Utilisez les éléments suivants pour les tuyaux
de fluide frigorigène.
Matériau : tuyau en cuivre phosphoreux
désoxydé sans raccords.
Épaisseur de la paroi : 0,8 mm ou plus pour
Ø 12,7 mm (C1220T-0)
1,0 mm ou plus pour
Ø 28,6 mm (C1220T-1/2H).
2. Les écrous évasés et l'évasement diffèrent
également de ceux des tuyaux du réfrigérant
traditionnel.
Retirez l'écrou évasé fourni avec l'unité principale
du climatiseur et utilisez-le.
CARACTÉRISTIQUES REQUISES
Si le tuyau du réfrigérant est long, placez des
supports tous les 2,5 à 3 m afi n de le maintenir.
Autrement, cela risque de provoquer un son
anormal.
PRÉCAUTION
4 points importants concernant l'installation des
tuyaux
1. Eliminez la poussière et l'humidité de l'intérieur des
tuyaux de raccordement.
2. Serrez les raccordements. (entre les tuyaux et
l'unité)
3. Evacuez l'air des tuyaux de raccordement à l'aide
d'une POMPE A VIDE.
4. Vérifi ez que le gaz ne fuit pas. (Points raccordés)
Taille du tuyau
Côté gaz
28,6 mm
Taille du tuyau
Côté liquide
12,7 mm
Raccordement du tuyau de
réfrigérant côté liquide
Longueur de tuyau et différence de
hauteur admissibles
Elles varient en fonction de l'unité extérieure.
Pour de plus amples détails, reportez-vous au manuel
d'installation de l'unité extérieure.
29-FR
Évasement
Coupez le tuyau avec un coupe-tubes.
Enlevez tous les ébarbages.
Des ébarbages risqueraient de causer une fuite de
gaz.
Insérez un écrou évasé dans le tuyau et évasez le
tuyau.
Les dimensions d'évasement pour réfrigérant
R32 ou R410A différant de celles du réfrigérant R22,
les outils spécialement fabriqués pour le
R32 ou R410A sont vivement conseillés.
Toutefois, vous pouvez utiliser
les outils habituels si vous
réglez convenablement la
longueur de la conduite de
cuivre faisant saillie.
q Marge de saillie de l'évasement: B (Unité: mm)
RIDGID (de type à clabot)
Diam. extérieur
Outil
du tuyau en
Outil utilisé
traditionnel
cuivre
12,7
0 à 0,5
1,5 à 2,0
q Taille diam. d'évasement : A (Unité: mm)
Diam. extérieur du
+0
A
-0,02" (–0,4)
tuyau en cuivre
12,7
16,6
* En cas d'évasement pour le
A
R32 ou R410A avec l'outil d'évasement
traditionnel, retirez environ 0,5 mm de
plus que pour le R22 afi n d'obtenir la
taille d'évasement spécifi ée.
Le calibre du tuyau en cuivre est utile
au réglage de la marge de saillie.
– 15 –
Serrage de la connexion
PRÉCAUTION
Ne pas provoquer trop de torsion. Autrement,
l'écrou pourrait céder en fonction des conditions
d'installation.
Diam. extérieur du tuyau
Couple de serrage
en cuivre
12,7 mm (dia.)
50 à 62 (5,0 à 6,2 kgf•m)
q Couple de serrage des raccords des tuyaux
évasés.
B
La pression du R32 ou R410A est supérieure à celle
du R22 (Environ 1,6 fois) En conséquence, utilisez
une clé dynamométrique et serrez les raccords
coniques des sections de raccordement des unités
intérieure et extérieure aux couples prescrits.
Si le raccordement n'est pas correct, une fuite de
gaz est possible et le circuit de réfrigération peut
présenter des anomalies.
Aligner les centres des tuyaux de connexion et
serrer l'écrou autant que possible à l'aide des doigts.
Ensuite, serrer l'écrou avec une clef à écrou et une clef
dynamométrique comme montré sur le schéma.
Demi-raccord union
Écrou évasé
Côté fi leté
extérieurement
Utiliser une clé pour fi xer.
Utiliser une clé dynamométrique
pour serrer.
CARACTÉRISTIQUES REQUISES
Selon les conditions d'installation, l'application d'un
couple de serrage trop élevé risque d'abîmer l'écrou.
Serrez l'écrou en ne dépassant pas le couple de
serrage spécifi é.
Raccordement du tuyau de
réfrigérant côté gaz
Tournez l'isolant thermique du tuyau vers le haut du
côté de l'unité.
Enveloppez le tuyau d'un tissu humide.
Tournez l'isolant thermique du tuyau vers le haut
Tissu humide
Retirez toutes les parties brasées.
Retirez le capuchon sur la tuyauterie côté gaz à
l'aide d'une machine à braser.
PRÉCAUTION
Ne brûlez pas l'isolant thermique du tuyau.
Prenez garde à la flamme à cause du
processus de brasure au plafond.
Retirez le capuchon
(Unité : N•m)
Brasez la partie du raccord attachée à la tuyauterie
côté gaz et brasez la tuyauterie de raccordement à
la partie du raccord.
Brasez tout autour
Retournez l'isolant thermique du tuyau et attachez-le
Côté fi leté
à l'aide d'un collier de serrage.
intérieurement
Attachez à l'aide d'un
collier de serrage.
Tuyauteries de l'unité extérieure
Pour plus de détails sur l'installation, reportez-vous au
Manuel d'installation de l'unité extérieure.
Evacuation
Utilisation d'une pompe à vide, chassez l'air du
raccord de remplissage de la soupape
de l'unité extérieure à l'aide d'une pompe à vide.
Pour de plus amples détails, reportez-vous au manuel
d'installation de l'unité extérieure.
Pour l'évacuation, n'utilisez jamais le réfrigérant
scellé dans l'unité extérieure.
CARACTÉRISTIQUES REQUISES
En ce qui concerne les outils tels que le tuyau de
remplissage, utilisez exclusivement ceux fabriqués
pour le R32 ou R410A.
Partie du raccord
attachée
Tuyau de raccordement
Acheté séparément
Ø28,6 mm
Brasage
Brasage
30-FR
