Toshiba MMK-UP0031HP-E Manuel D'installation page 17

<Dans le cas d'une combinaison avec des unités extérieures autres que Super Modular Multi
System de série u (SMMS-u)>

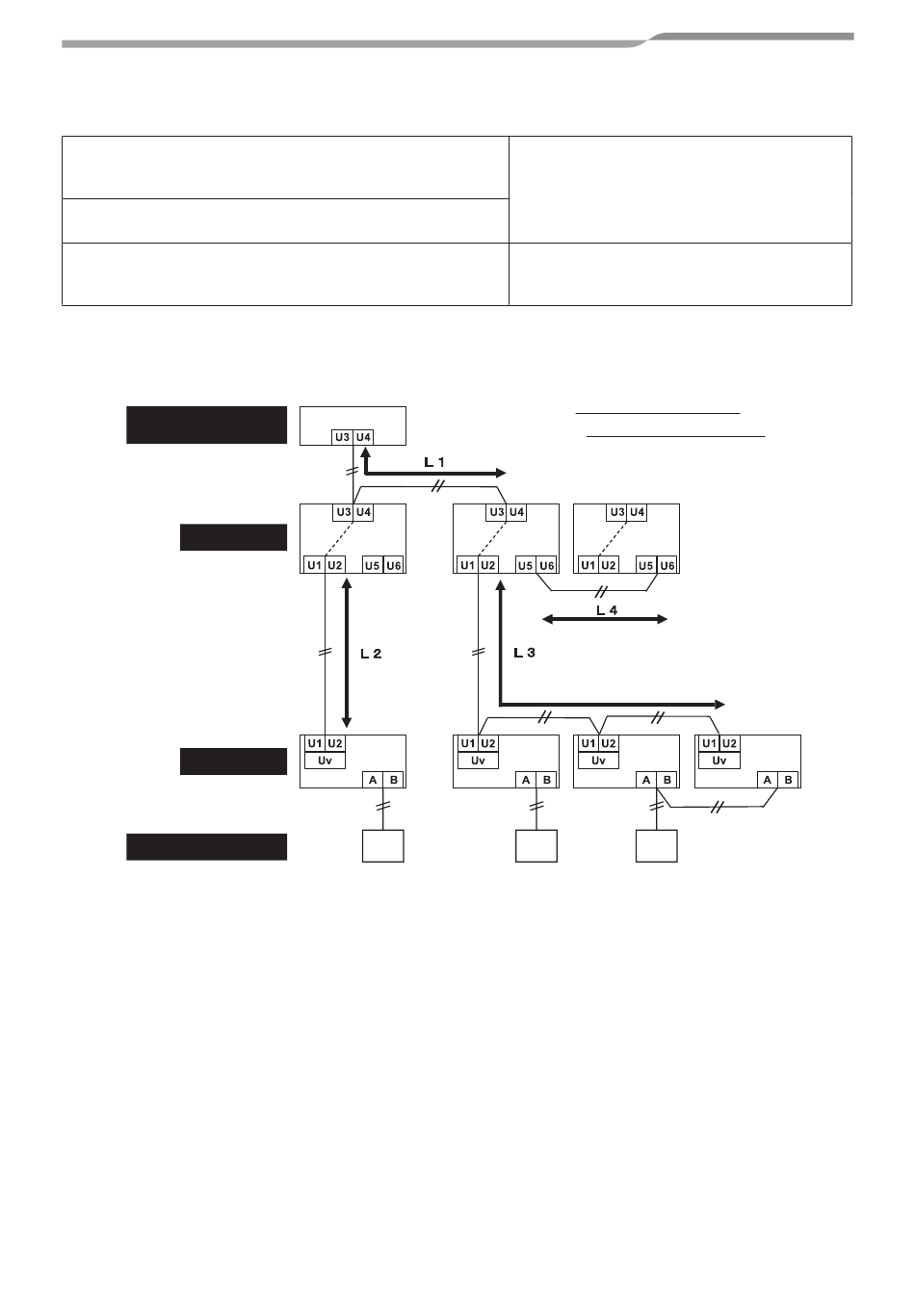

Câblage de commande entre les unités intérieures et l'unité
extérieure (L2, L3)
(Câble blindé 2 âmes, sans polarité)
Câblage de la ligne de commande centrale (L1)
(Câble blindé 2 âmes, sans polarité)
Câblage de commande entre les unités extérieures (L4)
(Câble blindé 2 âmes, sans polarité)
• La longueur de la ligne de communication(L1+L2+L3) comprend la longueur totale des longueurs du
câble entre les unités intérieures et extérieure et du câble du système de la télécommande centrale.
Dispositif de commande
centrale
< Autre que série U>
Unité extérieure
(SMMS-i)
(SMMS-e)
(MiNi SMMS)
etc.
<Série U>*
Unité intérieure
<Série U>*
Télécommande
* Même si l'unité intérieure et la télécommande sont «autres que série U», les caractéristiques de
câblage sont les mêmes.
Section
des
câbles :
Section
des
câbles :
[Ligne de communication]
(L1+L2+L3) = Jusqu'à 2000 m
‒ 16 ‒
Manuel d'Installation
(Jusqu'à
1,25 mm² 1000 m)
2,0 mm² (Jusqu'à
2000 m)
1,25 à 2,0 mm² (Jusqu'à 100 m)
16-FR
