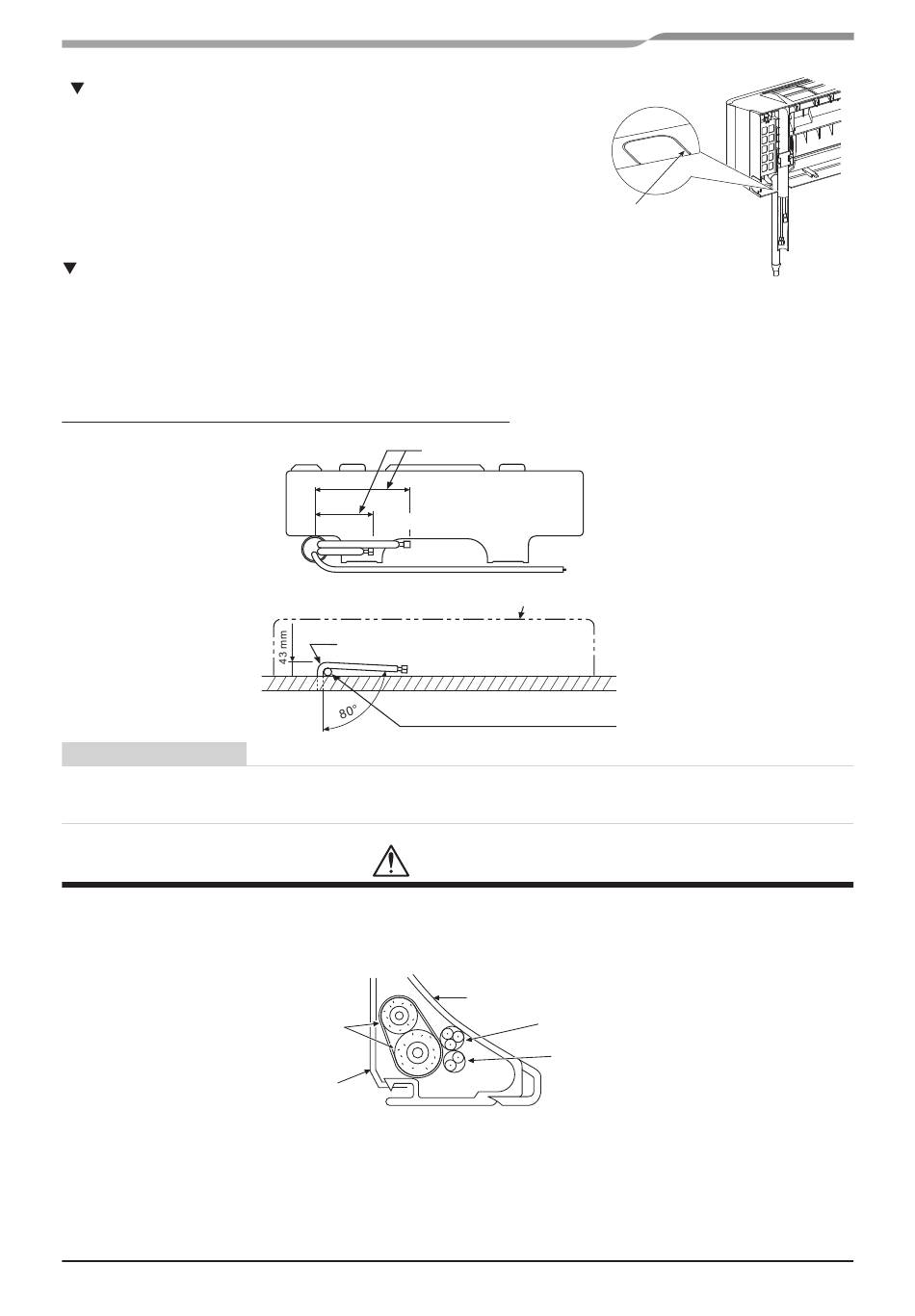

En cas de tuyauterie en bas à droite ou en bas à gauche
• Après avoir tracé les fentes du corps arrière à l'aide d'un couteau
ou d'une pointe de marquage, découpez-les avec une pince ou un
outil équivalent.
Raccordement à gauche avec la tuyauterie
Cintrez le tuyau de raccordement de manière à ce qu'il soit posé à 43 mm au-dessus de la surface du
mur. Si le tuyau de raccordement est posé à plus de 43 mm au-dessus de la surface du mur, il se peut
que l'unité intérieure soit posée de manière instable sur le mur.
Lorsque vous cintrez le tuyau de raccordement, veillez à utiliser une cintreuse à ressort afin de ne pas
écraser le tuyau.
Cintrez le tuyau de raccordement sir un rayon de 30 mm.
Pour raccorder le tuyau après l'installation de l'unité (figure)
REMARQUE
Si le tuyau est mal courbé, il se peut que l'unité intérieure soit posée de manière instable sur le mur.
Après avoir fait passer le tuyau de raccordement à travers le trou du tuyau, connectez le tuyau de
raccordement aux tuyaux auxiliaires et enroulez la bande de revêtement autour d'eux.
• Attachez fermement les tuyaux auxiliaires (deux) et les câbles d'alimentation électrique et de
commande avec du ruban adhésif.
En cas de tuyauterie à gauche et de tuyauterie arrière à gauche, ne liez les tuyaux auxiliaires (deux)
qu'avec du ruban adhésif.
• Disposez les tuyaux avec soin de manière à ce qu'aucun tuyau ne dépasse de la plaque arrière de
l'unité intérieure.
• Raccordez soigneusement les tuyaux auxiliaires et les tuyaux de raccordement entre eux et coupez
le ruban isolant enroulé sur le tuyau de raccordement pour éviter de taper deux fois sur le joint; en
outre, scellez le joint avec le ruban en vinyle, etc.
• La rosée entraîne un problème de machine, aussi veillez à isoler les deux tuyaux de raccordement.
(Utilisez de la mousse de polyéthylène comme matériau isolant.)
• Lorsque vous cintrez un tuyau, faites-le avec précaution pour ne pas l'écraser.
9-FR
260 mm
210 mm
Côté liquide
R 30 mm (Utilisez une âme en polisine
(polyéthylène) ou similaire pour le cintrage
des tuyaux)
Tuyaux auxiliaires
Plaque d'installation
(Au premier plan de l'évasement)
Côté gaz
Aspect externe de l'unité intérieure
Utilisez le manche d'un tournevis, etc.
ATTENTION
Unité intérieure
Câblage de l'alimentation
électrique
Câblage de
commande
‒ 9 ‒
Manuel d'Installation
Fente
