Type 8756 Batch

Description du produit

3 Description du produit
L'appareil est utilisé pour une précision ultime dans le contrôle du retour du fluide.
Ce document décrit la variante suivante :
• MDC Ethernet industriel avec une vanne tout ou rien
• MDC Ethernet industriel avec une interface pour un actionneur modulaire
• MDC büS/CANopen avec une vanne tout ou rien
• MDC büS/CANopen avec une interface pour un actionneur modulaire
3.1 Présentation du produit
MDC büS/CANopen

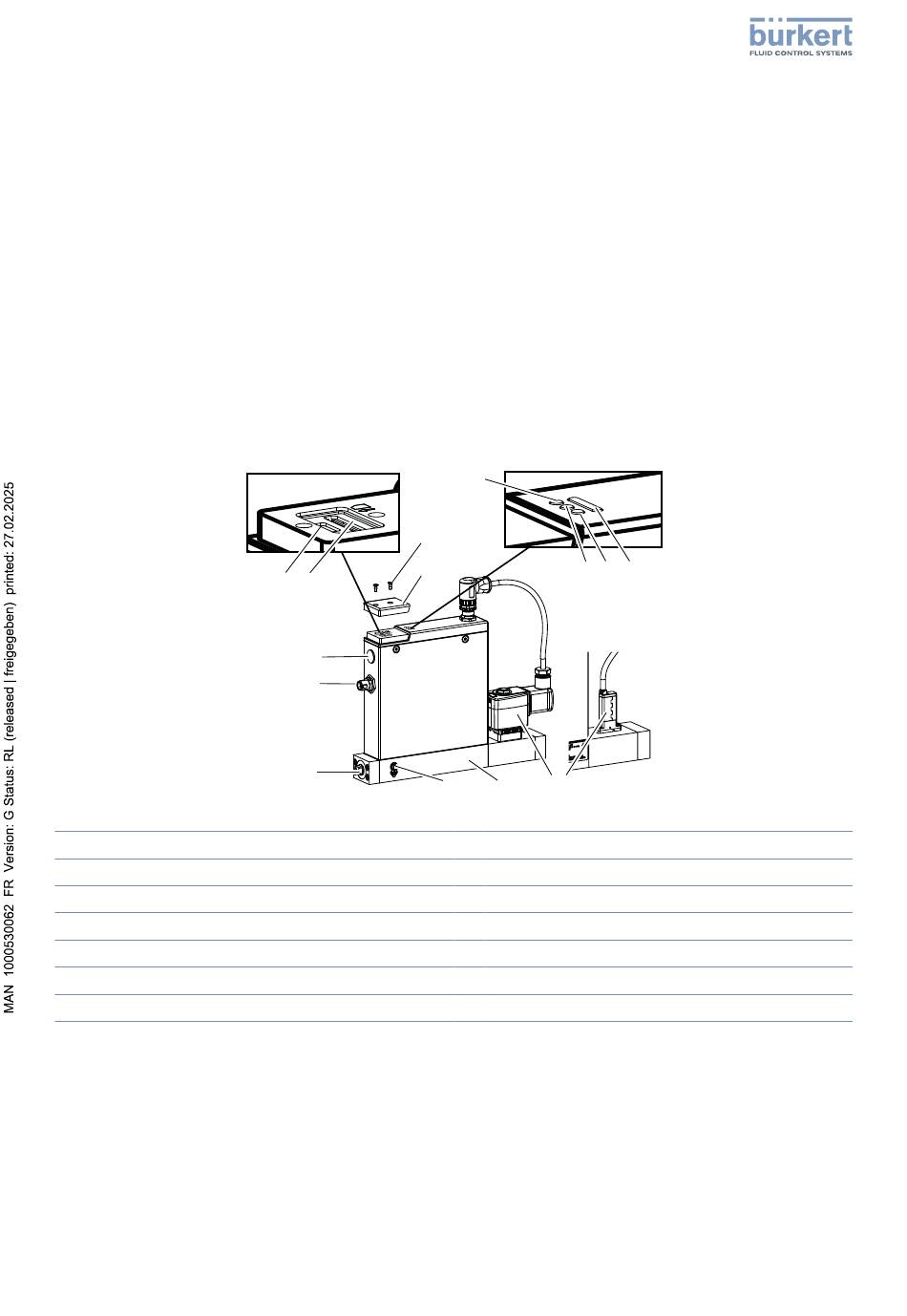

Fig. 1: Exemple de variante MDC
1 Vis
3 Non affecté
5 Non affecté
7 Actionneur
9 Raccordement de la terre fonctionnelle
11 Raccordement électrique
13 Port pour carte mémoire
1
2
14
13
12
11
10
3
4 5 6
9 7
8
2 Cache
4 Non affecté
6 Indicateur d'état
8 Bloc de base
10 Raccord de fluide
12 Non affecté
14 Interface büS
