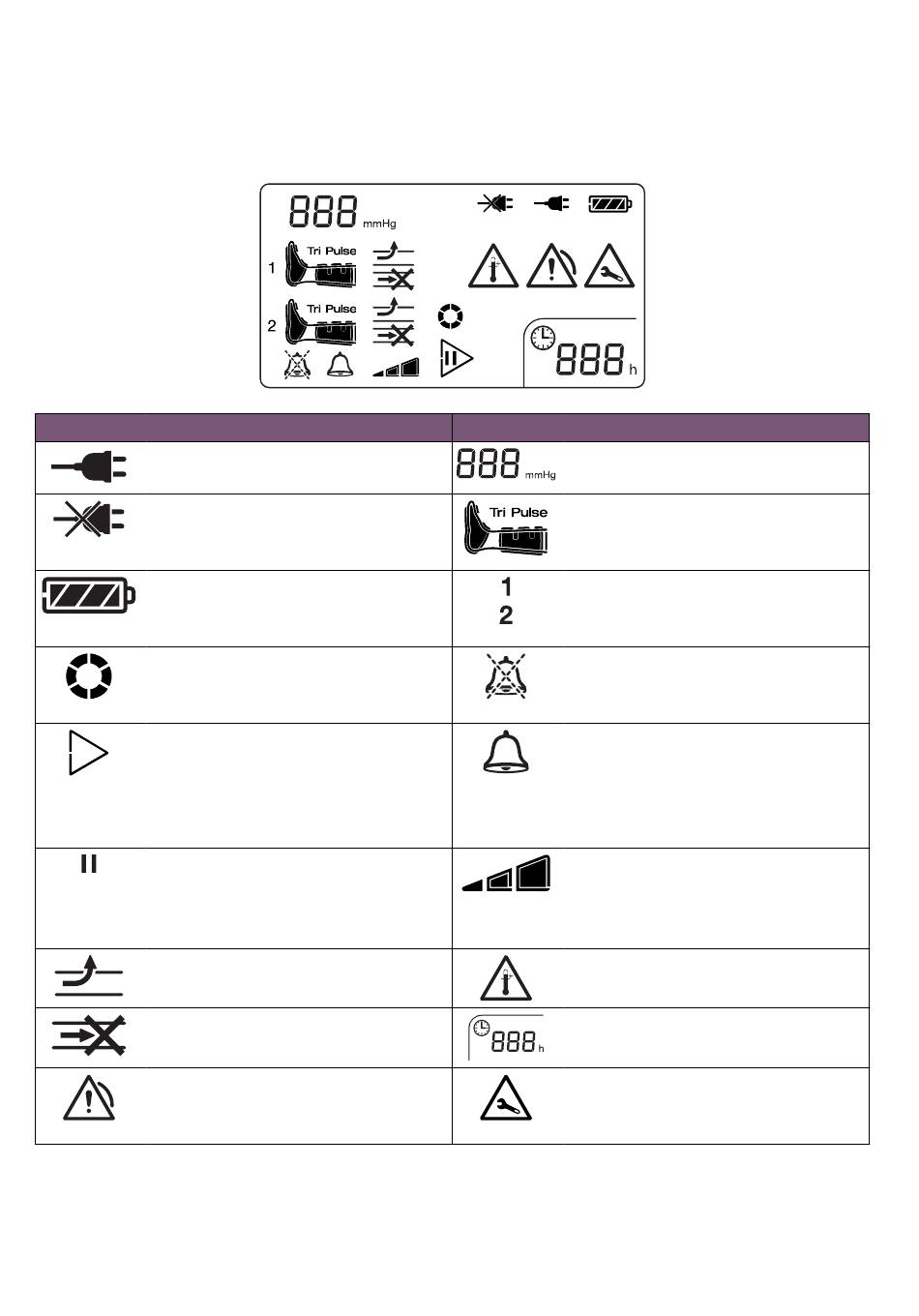

Description des icônes
L'écran LCD indique la position de toutes les icônes pouvant être affichées. Les icônes affichées
dépendent de l'état de la pompe, du traitement du patient et de toute défaillance détectée.
ICÔNES
EXPLICATION
La pompe est raccordée à l'alimen-
tation secteur.
La pompe n'est pas raccordée à
l'alimentation secteur.
Indicateur de batterie faible (voir In-
dication de la batterie, page 12).
Attendre/Initialisation, indique que
la pompe est en train de s'initialiser
après la mise sous tension.
Icône de début de traitement. En
fonctionnement normal, cette icône
est affichée lorsque l'appareil est en
veille et qu'au moins une attelle est
raccordée.
Icône d'arrêt du traitement. En fonc-
tionnement normal, cette icône est
affichée lorsque la pompe est en
mode Marche.
Alarme de basse pression/fuite (voir
Dépannage, page 27).
Alarme de tubulure pliée ou blo-
quée (voir Dépannage, page 27).
L'alarme détectée peut entraîner
une interruption du traitement (voir
Dépannage, page 27).
10
DESCRIPTION DES ICÔNES
ICÔNES
EXPLICATION
Valeur indicative de pression de
l'attelle.
Type d'attelle et indication de gon-
flage (voir Type d'attelle et indica-
tion de gonflage, page 12).
Numéro de connecteur de tubulure.
Chaque connecteur est codé par
couleur : bleu = 1 et orange = 2.
L'alarme sonore est désactivée.
État de l'alarme audio, l'alarme peut
être mise en sourdine. En mode
veille, le volume peut être modifié
(voir Réglage du volume de l'alar-
me sonore, page 22).
Réglage du volume de l'alarme so-
nore.
Alarme de température élevée (voir
Dépannage, page 27).
Durée du traitement (voir Durée du
traitement, page 20).
Défaillance matérielle détectée ou
entretien périodique nécessaire
(voir Dépannage, page 27).
