1MRS758052 B
Série 620
Manuel de l'utilisateur
Édition 1 et CEI 62439-3 Édition 2. Le relais de protection prend en
charge CEI 62439-3:2012 et n'est pas compatible avec CEI
62439-3:2010.
PRP
Chaque nœud PRP, appelé "nœud à double association avec PRP" (DAN), est
connecté à deux réseaux LAN indépendants, fonctionnant en parallèle. Ces réseaux
parallèles utilisés par le protocole PRP sont appelés LAN A et LAN B. Les réseaux
sont complètement séparés pour garantir leur indépendance en cas de défaillance et
peuvent avoir différentes topologies. Les deux réseaux fonctionnent en parallèle,
offrant ainsi une récupération instantanée et la vérification continue de la redondance
afin d'éviter toute défaillance de communication. Les nœuds non-PRP, appelés
« nœuds à une seule association » (SAN), sont soit connectés à un seul réseau (et ne
peuvent donc communiquer qu'avec les DAN et SAN connectés au même réseau),
soit connectés via un boîtier de redondance, un dispositif se comportant comme un
DAN.
COM600
Switch Ethernet
REF615
REF620
GUID-334D26B1-C3BD-47B6-BD9D-2301190A5E9D V1 FR

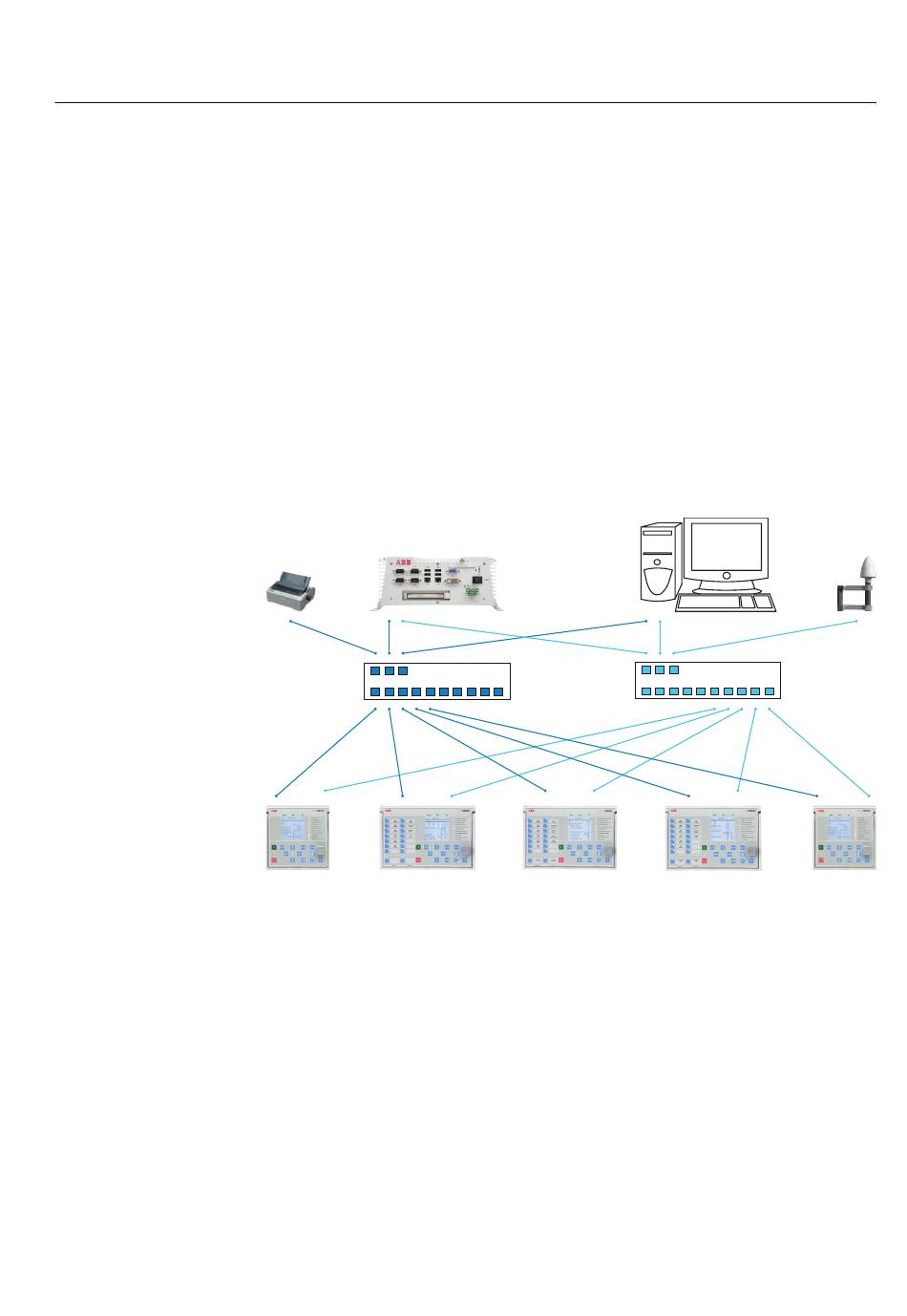

Figure 9:
Solution PRP
Si un ordinateur portable ou fixe est connecté en tant que nœud non-PRP à l'un des
réseaux PRP, LAN A ou LAN B, il est recommandé d'utiliser un boîtier de redondance
ou un switch Ethernet doté d'une fonctionnalité similaire entre le réseau PRP et le SAN
afin d'éliminer les informations PRP supplémentaires des trames Ethernet. Dans
certains cas, les adaptateurs d'ordinateur fixe par défaut ne sont pas en mesure de
prendre en charge les trames Ethernet de longueur maximum avec la trace PRP.
Il existe différentes possibilités de connexion d'un ordinateur portable ou fixe en tant
que SAN sur un réseau PRP.
Présentation de la série 620
Switch Ethernet
CEI 61850 PRP
RET620
REM620
Section 3
SCADA
REF615
39
