Section 3
Présentation de la série 620
3.2.4.3
30
L'activation ou la désactivation du bloc fonctionnel affecte la
visibilité de ses paramètres dans le menu.
La modification de certains paramètres de relais affecte la visibilité ou
la portée d'autres paramètres dans le menu. Cela permet de savoir
quels paramètres ou valeurs de paramètres deviennent obsolètes en
raison de la modification. Le relais change la visibilité ou la portée des
paramètres concernés immédiatement, avant même que les valeurs
modifiées soient validées.
Certains paramètres peuvent être cachés en raison d'une désactivation
de la fonction ou d'une visibilité du réglage définie sur « basique » au
lieu d'« avancée ».
Communication en face avant
Le port RJ-45 de l'IHM locale permet d'activer la communication en face avant. Deux
LED se trouvent au-dessus du port de communication.
•
La LED verte Liaison montante (uplink) qui se trouve à gauche est allumée
lorsque le câble est correctement connecté au port.
•
La LED jaune de communication, située à droite, clignote lorsque le relais de
protection communique avec l'appareil connecté.
1
A070816 V2 FR

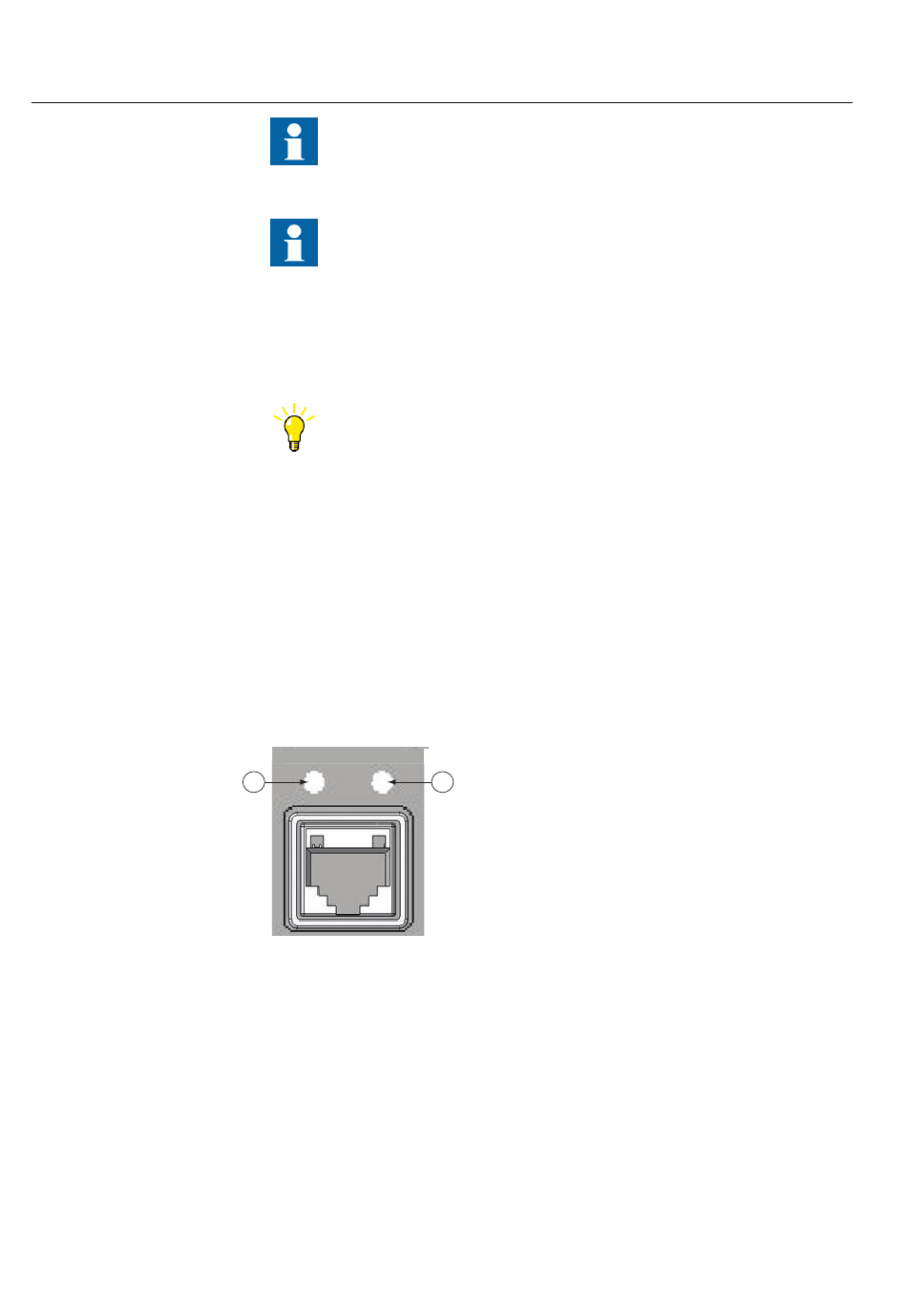

Figure 6:
Port de communication RJ-45 et LED d'indication
1 LED Liaison montante (uplink)
2 LED Communication
Lorsqu'un ordinateur est connecté au relais de protection, le serveur DHCP du relais
pour l'interface en face avant attribue une adresse IP à l'ordinateur. L'adresse IP fixe
du port en face avant est 192.168.0.254.
2
1MRS758052 B
Série 620
Manuel de l'utilisateur
