8. MISE À JOUR MICROLOGICIEL
À l'aide du module XUSB (fourni séparément) et d'un
dispositif de mémoire USB avec les conditions requises
(non fourni), il est possible de charger le micrologiciel
(FW) sur la carte.
Configuration requise du dispositif USB
maximale de 500 mA. Formaté avec le système
de fichiers FAT ou FAT 32 (la carte ne reconnaît pas
d'autres formats).
Micrologiciel (FW) Le FW de E034 est fourni par FAAC
dans un fichier comprimé.
Fichiers valides Les noms des fichiers gérés sont com-
posés comme suit :
E034 nom de la carte
_xx
indice de révision du fichier : _01, _02...
.xxx
extension du fichier : hex(fichier FW)

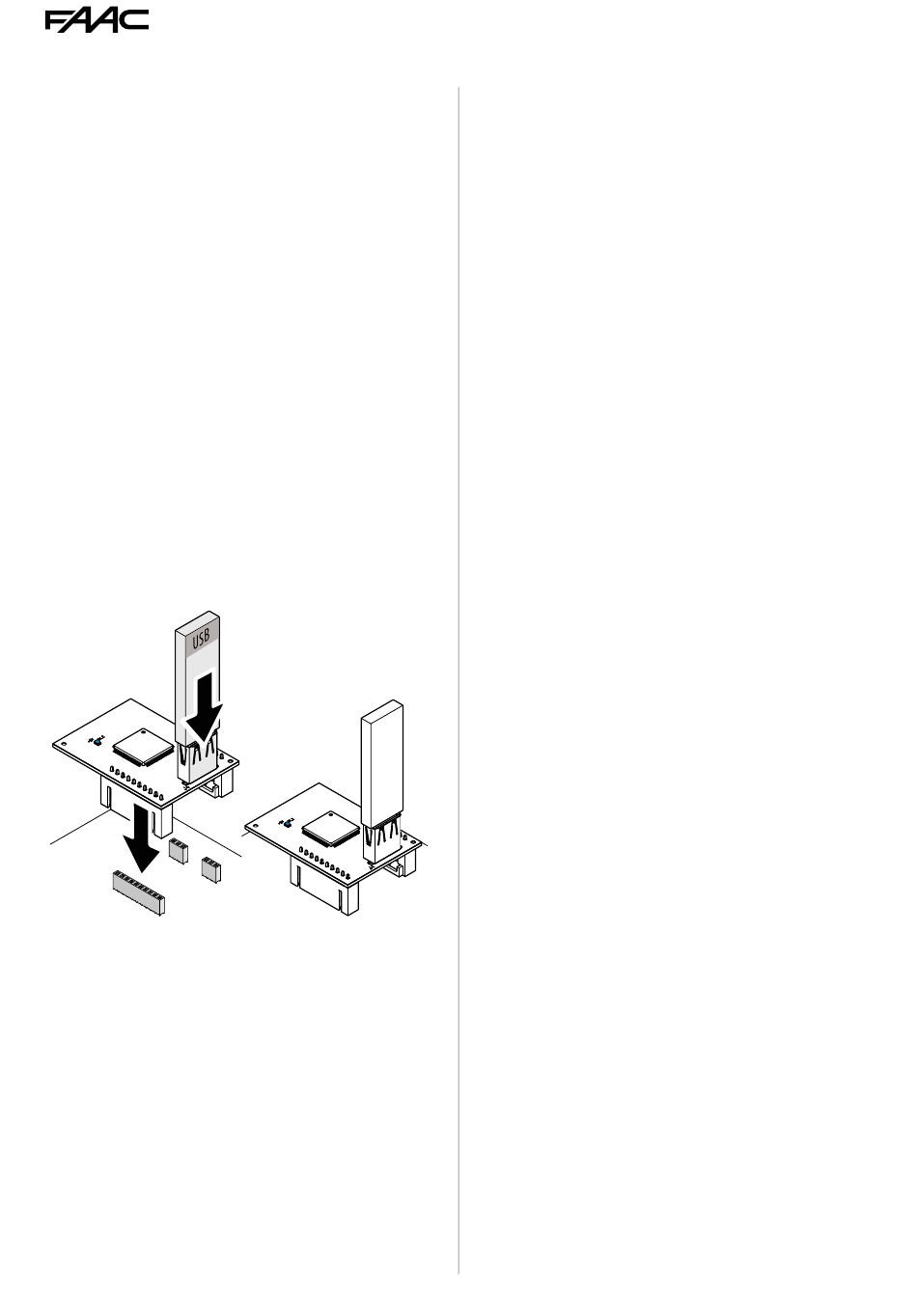

8.1 INSÉRER XUSB AVEC USB
1. Extraire le fichier du FW et le sauvegarder en racine
sur le dispositif USB, sans changer le nom d'origine
(E034_xx.hex).
2. Insérer le dispositif USB sur le module XUSB, puis,
en l'absence d'alimentation, insérer XUSB sur E034
(connecteurs CONNECTIVITY).
3. Effectuer la procédure UPGRADE ou DOWNGRADE
(voir le paragraphe dédié).
E034
8.2 UPGRADE - CHARGER LE NOUVEAU
FW
Cette procédure est disponible lorsqu'un FW plus
récent que celui de la carte est présent sur la clé USB.
Absorption
1. Après avoir inséré XUSB et la mémoire USB, allumer
la carte.
- L'afficheur de la carte affiche 2 points alternés (
puis la mise à jour du FW commence automati-
quement .
- L'afficheur de la carte affiche le pourcentage
de progression (
alternés (
2. Quitter la procédure :
- interrompre l'alimentation, retirer XUSB, puis ral-
lumer la carte et vérifier la version FW.
8.3 CHARGEMENT - CHARGER UN FW
PRÉCÉDENT
Cette procédure est disponible lorsqu'un FW moins
récent que celui de la carte, ou avec la même version,
est présent sur la clé USB.
1. Après avoir inséré XUSB et la mémoire USB, allumer
la carte.
- L'afficheur de la carte indique
2. Appuyer sur + + ou sur – – pour afficher
puyer et relâcher F F (confirmation
- L'afficheur de la carte affiche le pourcentage
de progression (
alternés (
3. Quitter la procédure :
- interrompre l'alimentation, retirer XUSB, puis ral-
lumer la carte et vérifier la version FW.
■ Si on NE souhaite PAS charger le FW
- À l'étape 2, appuyer sur F F quand l'afficheur de la
carte affiche
- L'afficheur de la carte affiche 2 tirets alternés (
). Pour sortir de la procédure, exécuter l'étape 3.
■ Erreurs
En cas d'erreur, la LED DL1 sur XUSB clignote rapi-
dement. Interrompre et rétablir l'alimentation, puis
répéter toute la procédure.
40
00
99
-
) et affiche enfin 2 tirets
--
).
no
00
99
-
) et affiche enfin 2 tirets
--
).
no
.
532874 - Rev.A_BOZZA
..
),
.
Y
, puis ap-
Y
).
--
